Control remoto inalámbrico para cabrestante. 24 V, mando doble

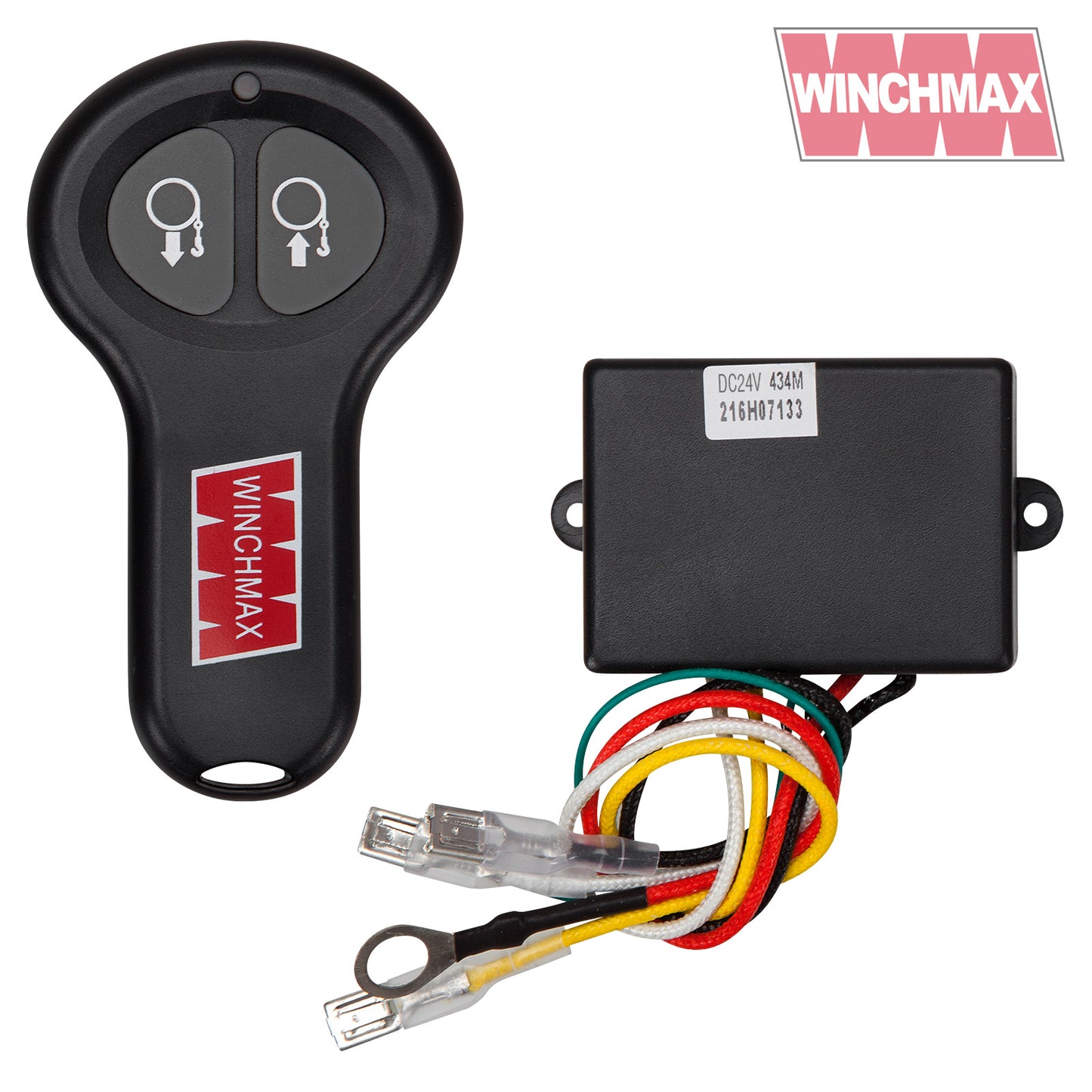

Kit de mando a distancia inalámbrico para cabrestante WINCHMAX, dos mandos, 24v

Características

• Alcance operativo superior a 30 m (100 pies)

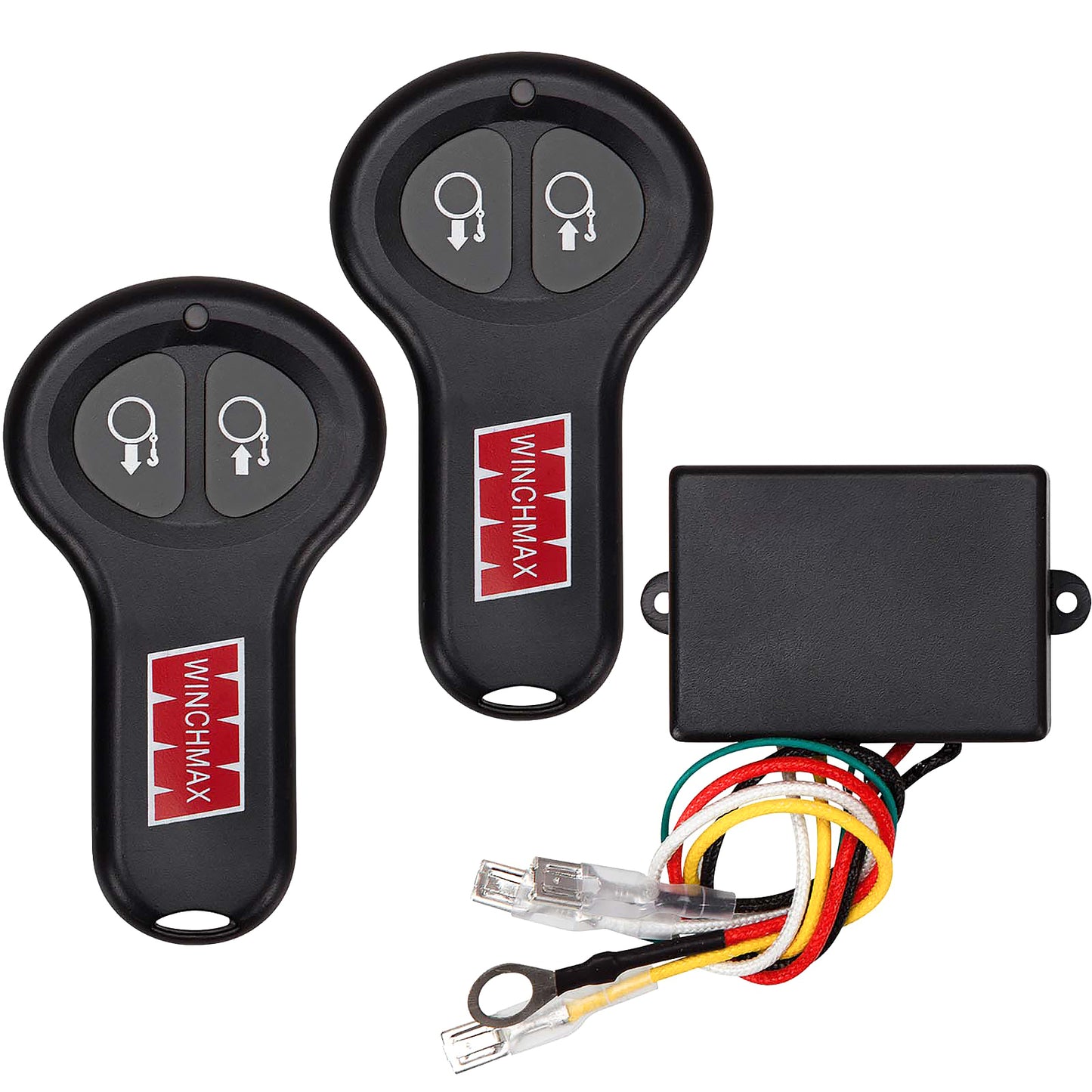

• Se suministra con dos mandos a distancia.

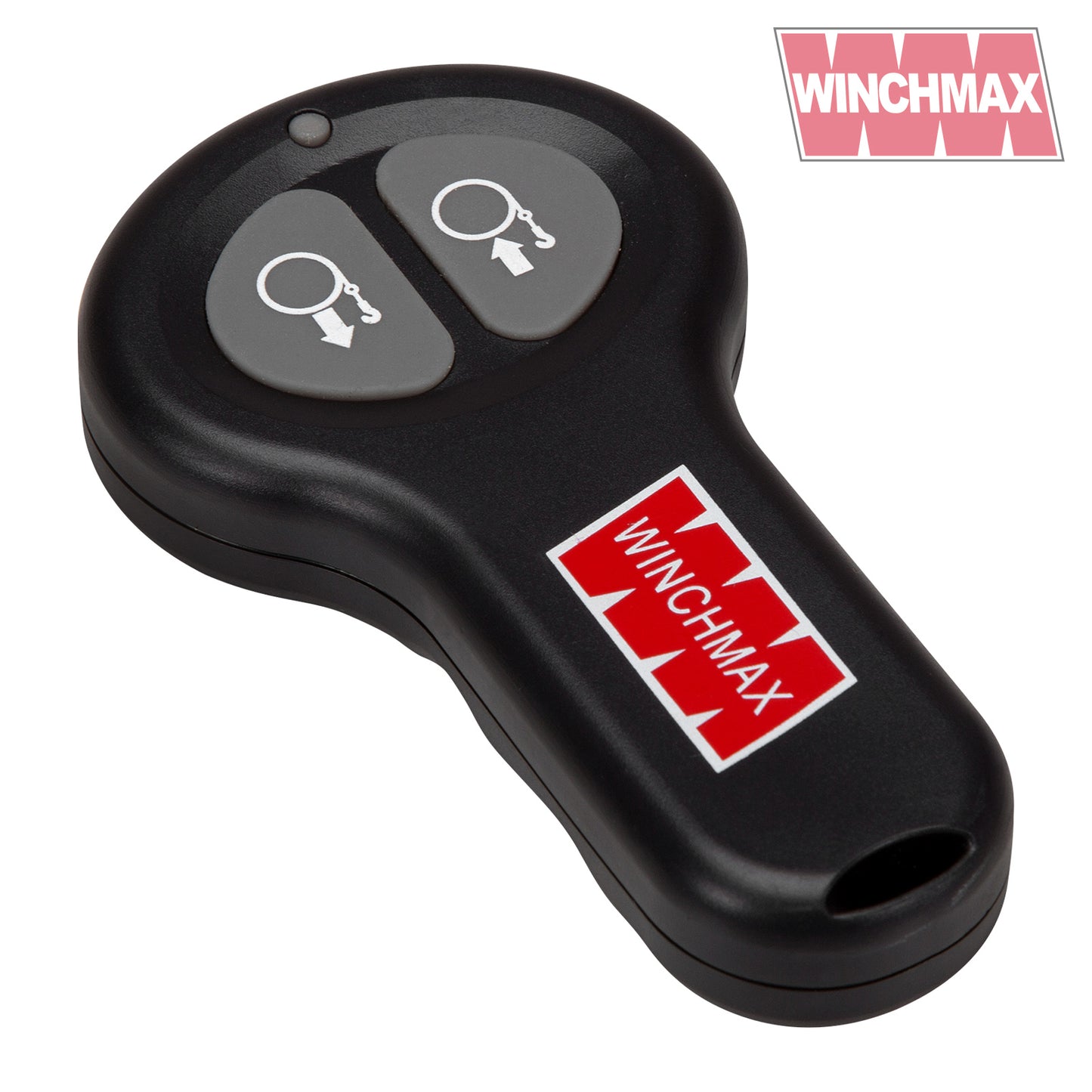

• Botones de goma sellados.

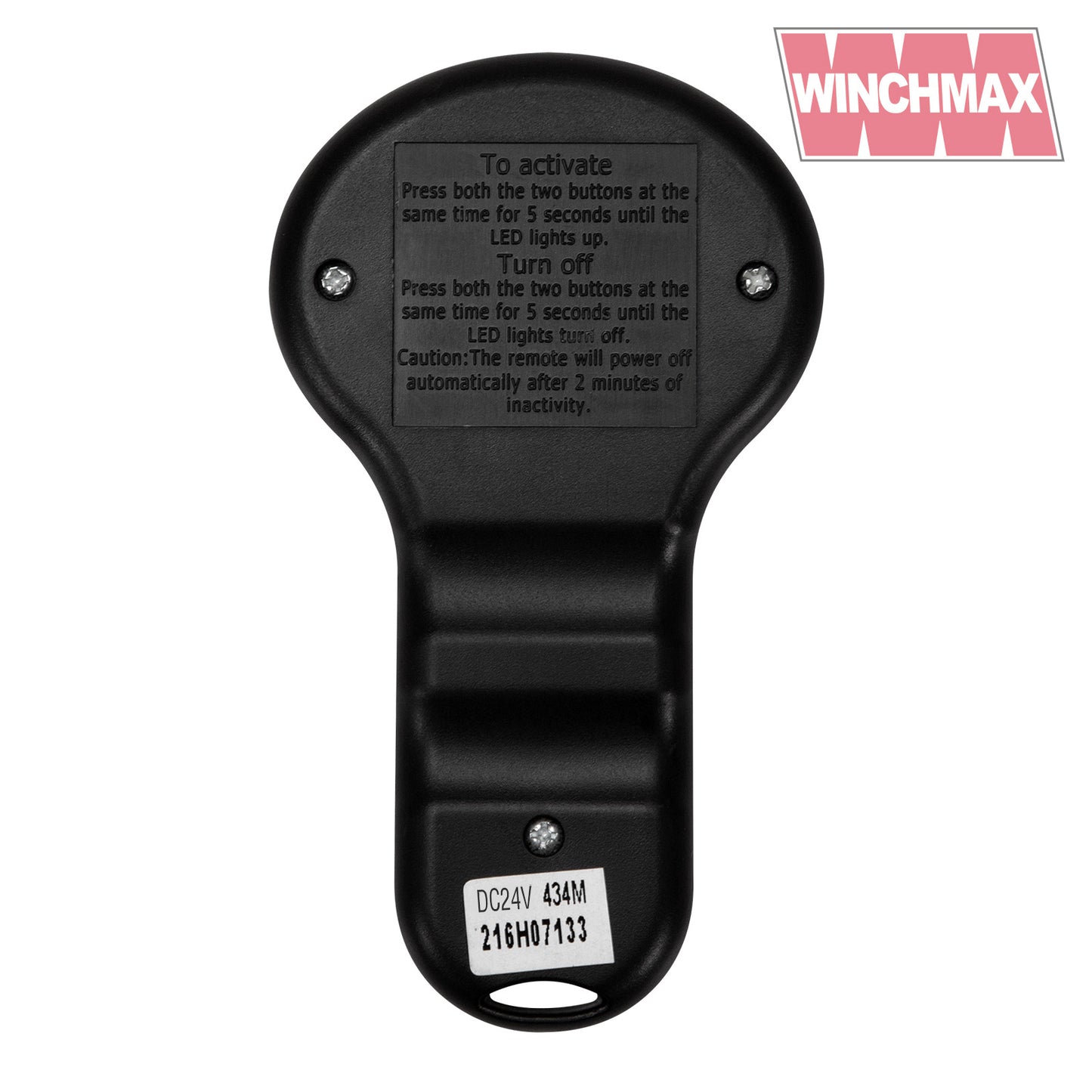

• Mantenga pulsados ambos botones para encender/apagar
• Apagado automático tras 5 minutos sin uso para ahorrar batería
• Batería incluida de regalo en el mando.
• Cables con protección térmica y terminales aislados con funda termorretráctil preinstalada.

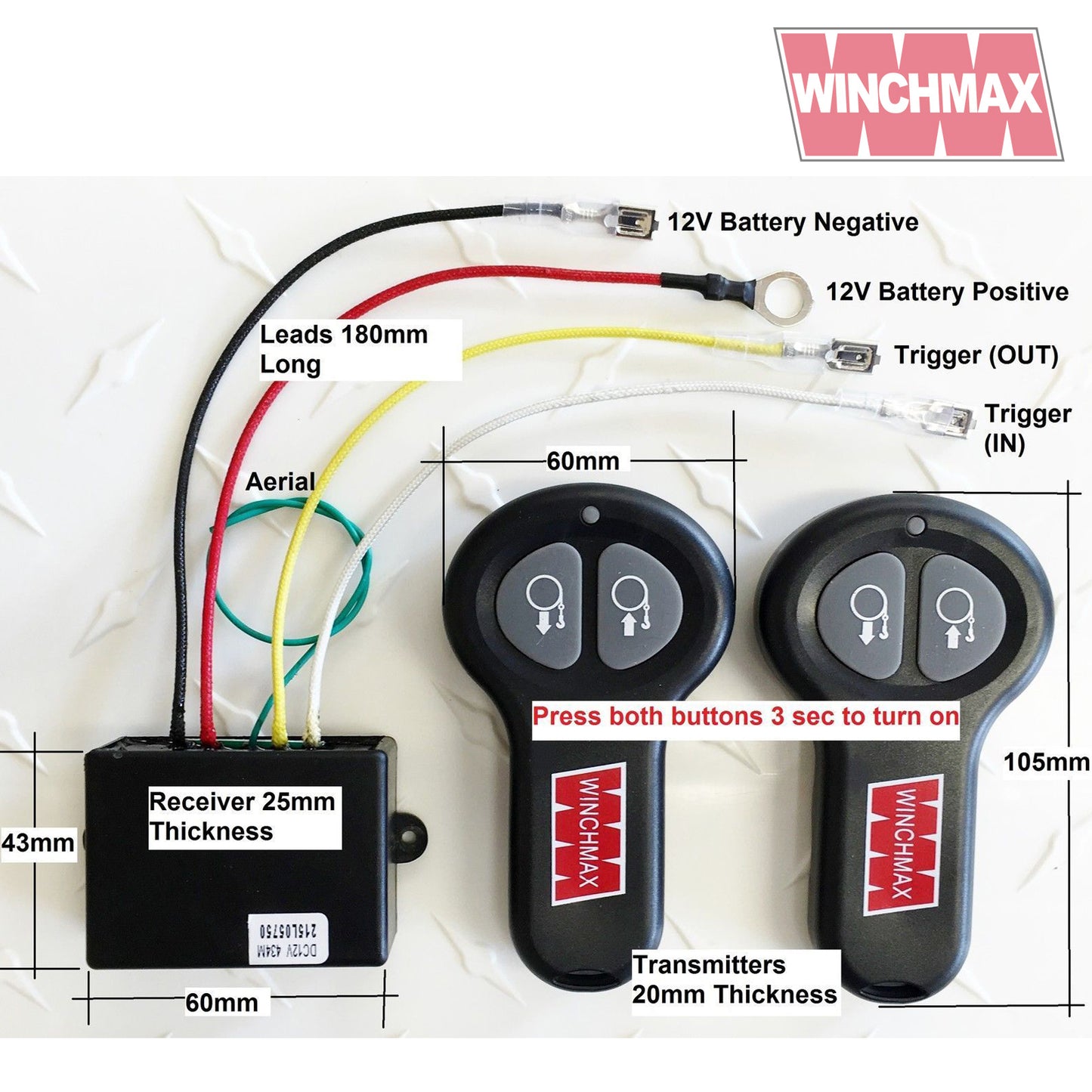

• El receptor compacto mide solo 60 mm x 45 mm x 22 mm, por lo que cabe de forma segura dentro de la mayoría de las cajas de control.
• Fácil de instalar, se incluyen instrucciones de instalación completas.

Garantía de por vida líder en el sector en componentes mecánicos y 3 años de garantía en componentes eléctricos.
Factura con IVA incluida en cada venta.

Instrucciones:

• Gracias por comprar un kit de control remoto inalámbrico WINCHMAX. Esto debería proporcionar muchos años de funcionamiento sin problemas; sin embargo, es esencial que se instale correctamente, de lo contrario se causarán daños irreparables en los microcircuitos.
• El principio básico de funcionamiento es que, una vez conectado a una fuente de alimentación, los dos cables de salida del receptor recibirán el voltaje de suministro (12v o 24v según el modelo) cuando se presione el botón correspondiente en el transmisor (mando).
• La salida puede utilizarse entonces para activar los terminales de disparo de un contactor secundario (solenoide) para conmutar la carga principal (por ejemplo, un cabrestante).
• Las salidas NUNCA deben conectarse a tierra, ya que de lo contrario sufrirán un cortocircuito y se quemarán.
• Si tiene alguna duda sobre cuáles son los terminales de disparo de su solenoide, compruébelo primero utilizando un trozo fino de cable conectado al suministro positivo; cuando lo aplique a uno de los terminales de disparo del solenoide, el cabrestante debería funcionar en una dirección, y si lo aplica al otro terminal de disparo, debería funcionar en la dirección opuesta.
• En la mayoría de los casos, los cabrestantes vienen equipados con un cable de control manual enchufable; en la parte posterior del enchufe del cable verá tres hilos. Uno de los cables es la alimentación positiva al interruptor del cable manual; dependiendo de hacia qué lado se presione el interruptor, esta alimentación se desviará a uno de los otros dos cables (los cables de salida) que, a su vez, se conectarán al terminal de disparo del solenoide.
• Existen muchos tipos diferentes de configuraciones de control, pero si comprende el principio básico de funcionamiento, esto le permitirá aplicarlo al conjunto que tenga. Hemos proporcionado un esquema del sistema de control de cabrestante con paquete de solenoide único más común (en nuestro diagrama, los terminales de disparo en el solenoide están etiquetados como 1 y 3), pero si tiene alguna duda sobre cómo debe conectar su mando a distancia, NO lo haga antes de consultar nuestra línea de ayuda en horario de oficina para obtener asesoramiento.
