Télécommandes sans fil pour treuil 12 V, combinés doubles SL, longue portée avec boîtier.

Télécommande de treuil, sans fil. Télécommandes doubles SL. Sans fil longue portée avec boîtier, 12 V
Peut être utilisé avec le câble fourni ou en mode entièrement sans fil.

Convertit une vanne de direction à solénoïde 12 V sur un treuil hydraulique de la commutation manuelle à la télécommande sans fil longue portée.

Cette conception nouvelle et innovante combine la précision de contrôle au millimètre près d'un système manuel de guidage à distance avec la commodité d'un système sans fil. Les contrôleurs portables robustes peuvent être branchés sur le boîtier de commande de la manière habituelle ou déconnectés du câble et, en appuyant sur un bouton, le contrôleur portable devient entièrement sans fil.

Caractéristiques

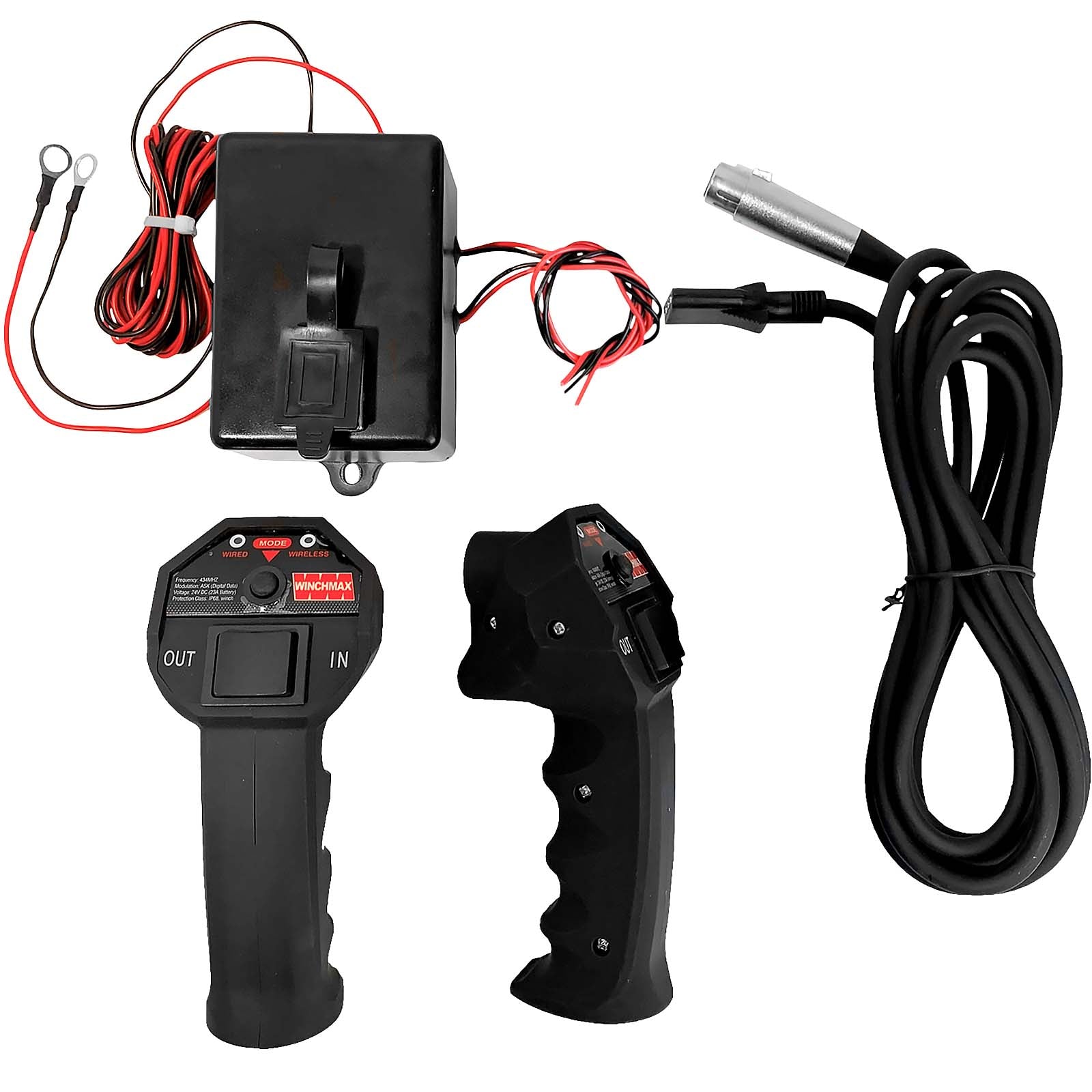

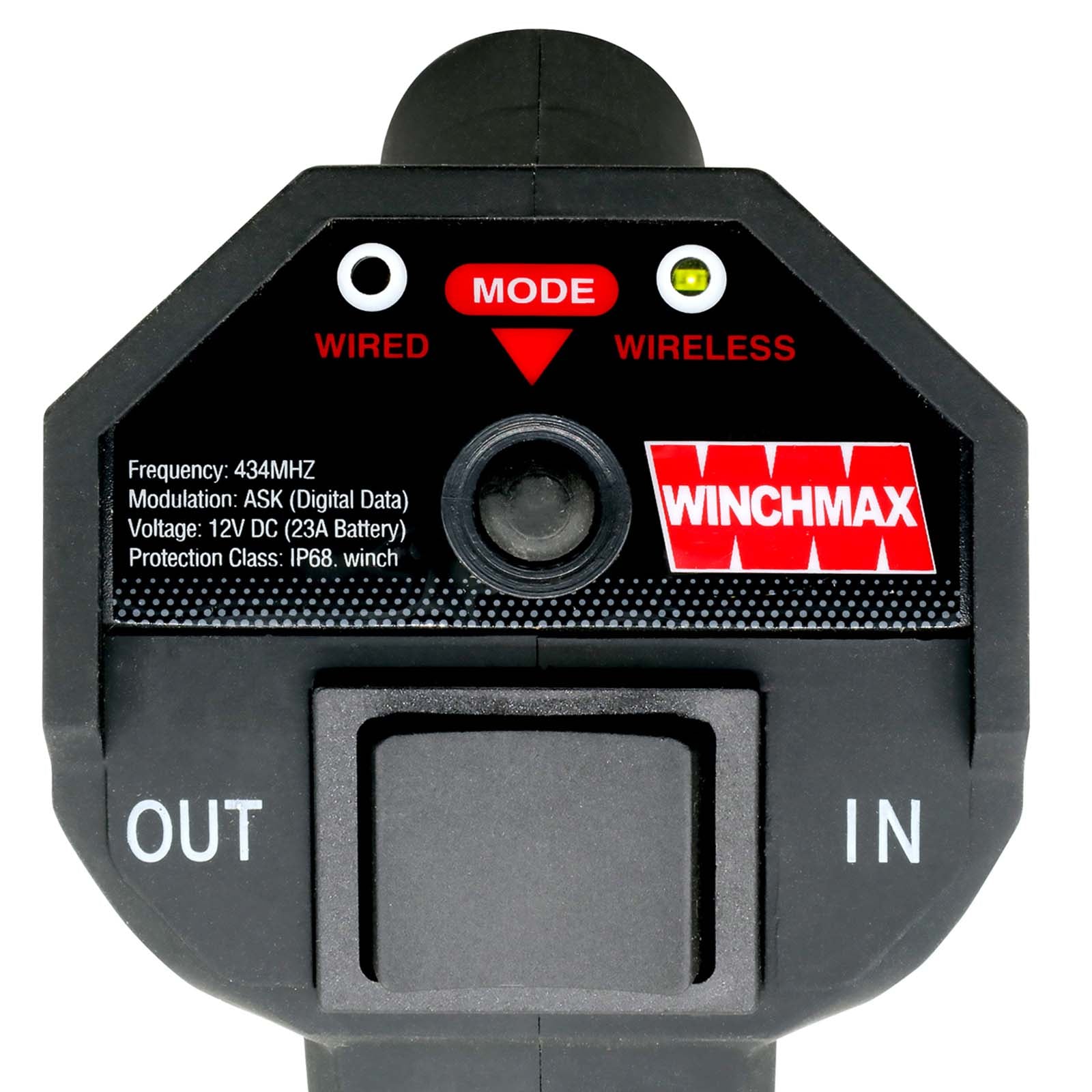

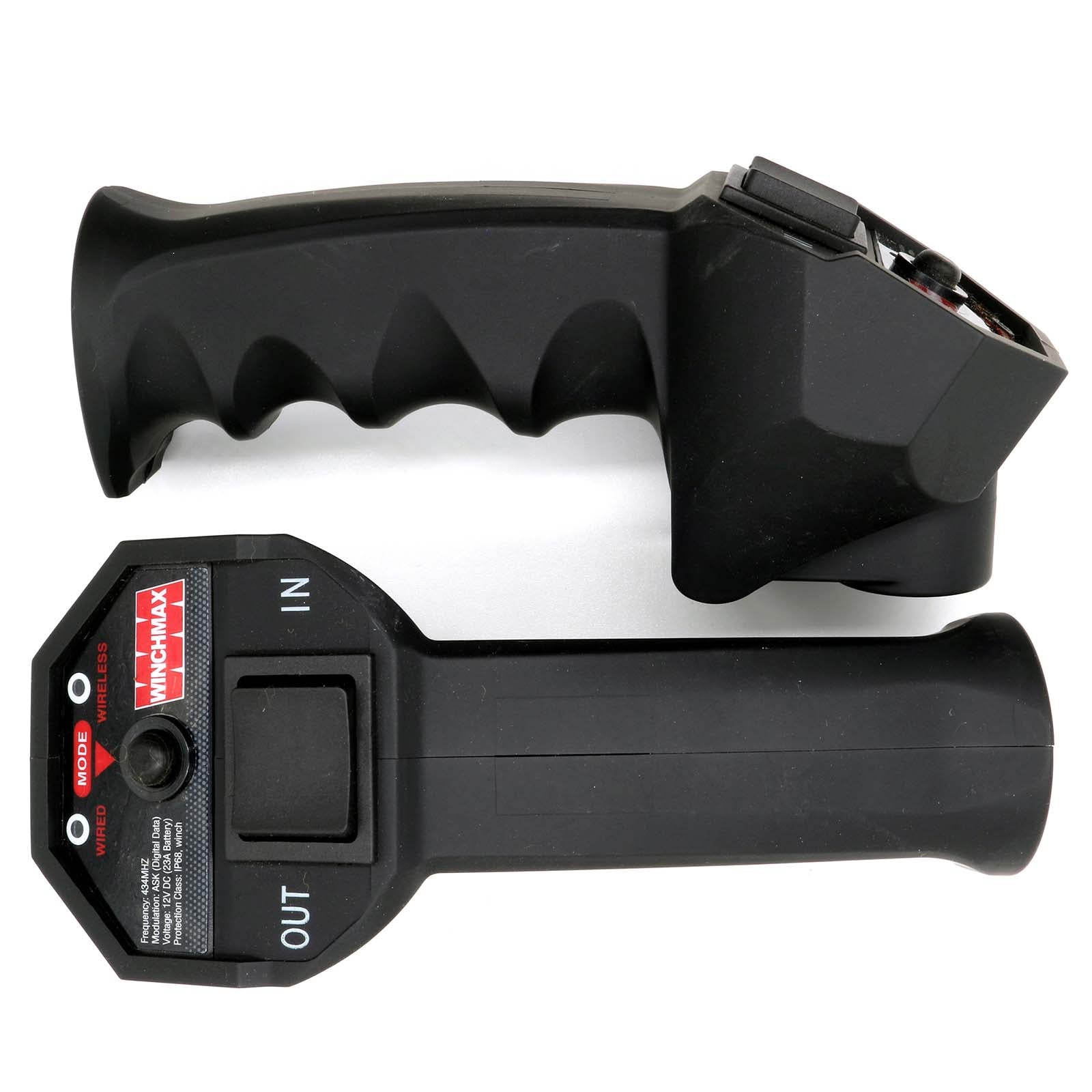

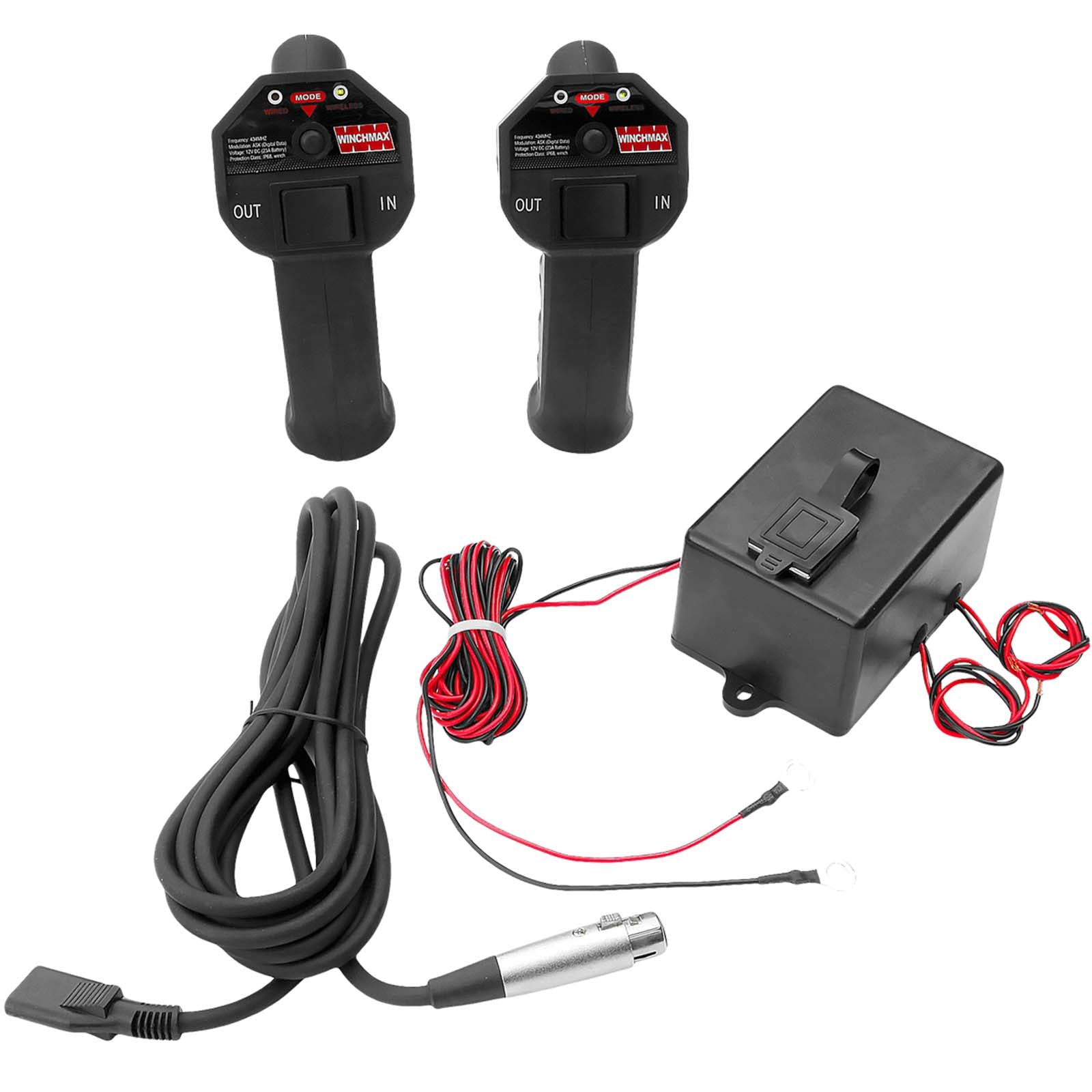

• Fourni avec deux contrôleurs portables à grande poignée.

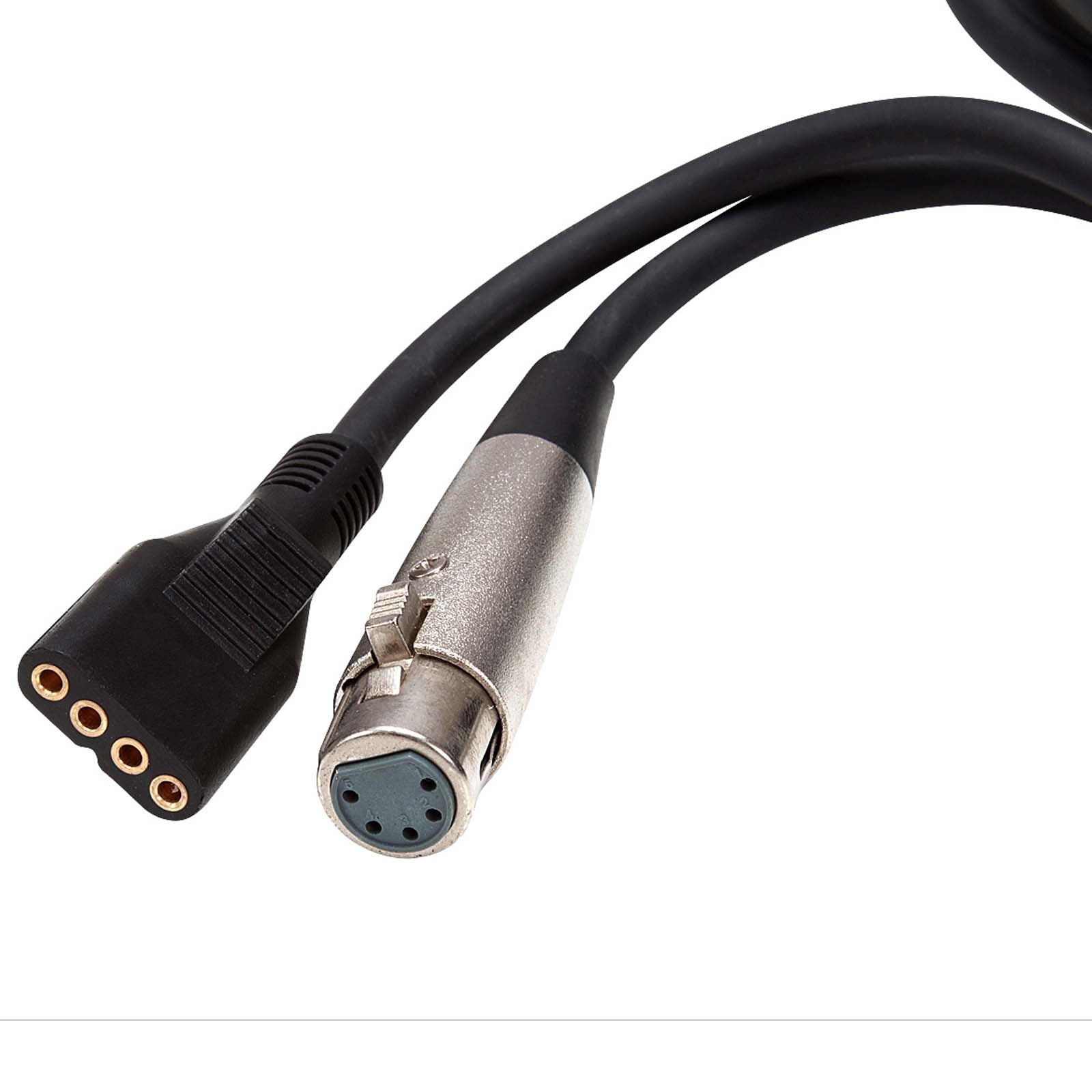

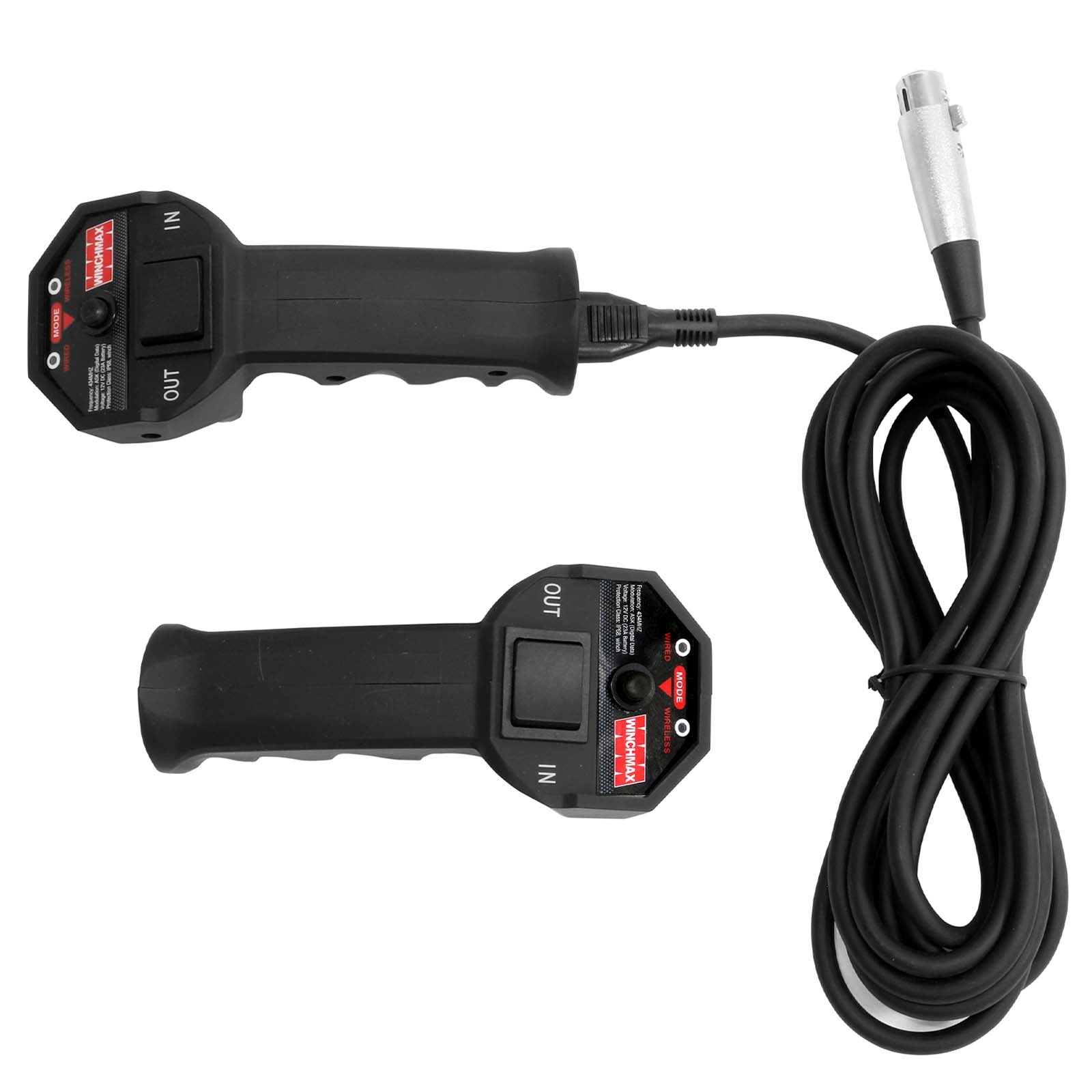

• Peut être utilisé en mode connecté (avec câble de commande fourni) ou entièrement sans fil
• Portée de fonctionnement supérieure à 30 m (100 pieds)
• Composants améliorés pour une meilleure fiabilité, une meilleure autonomie et une meilleure durée de vie de la batterie

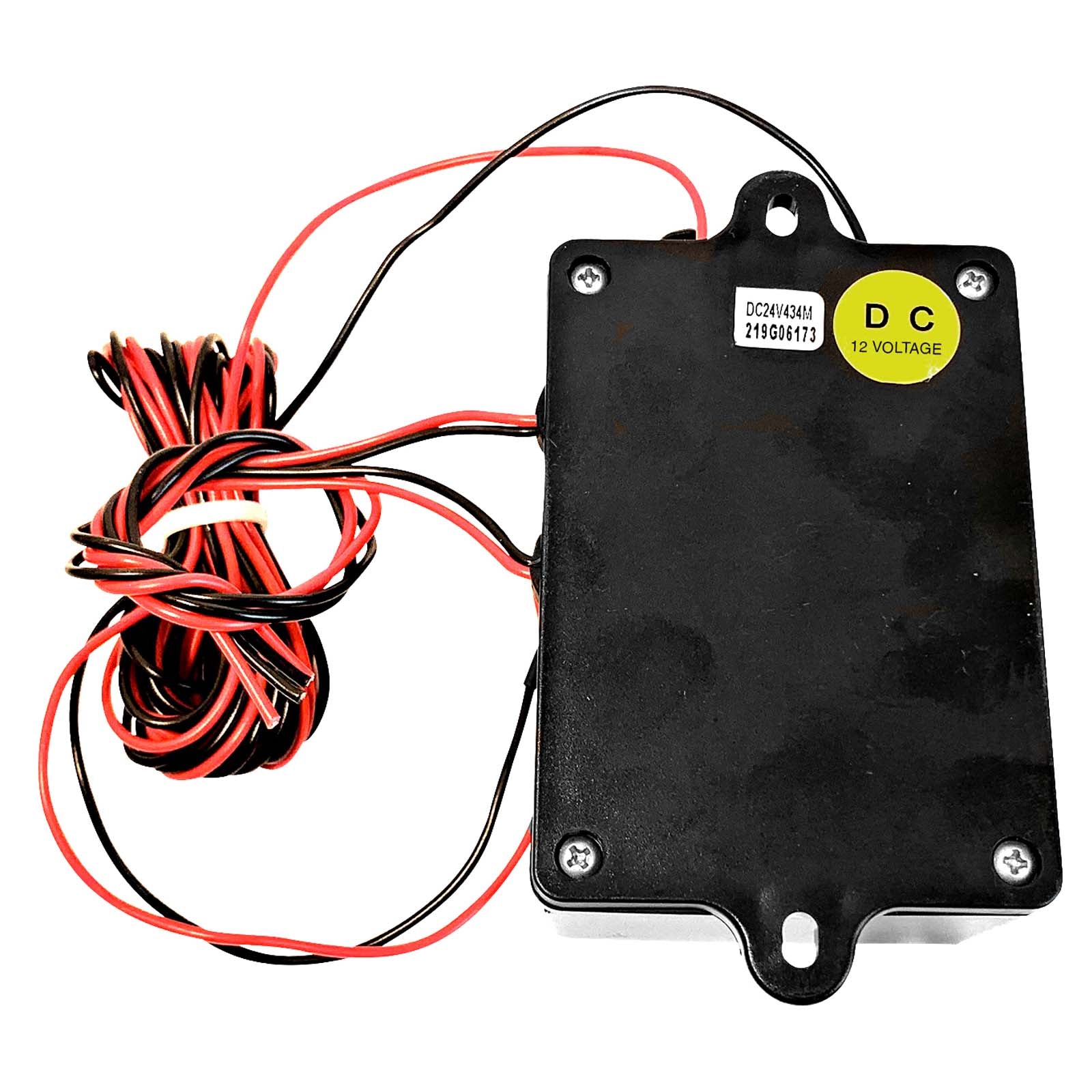

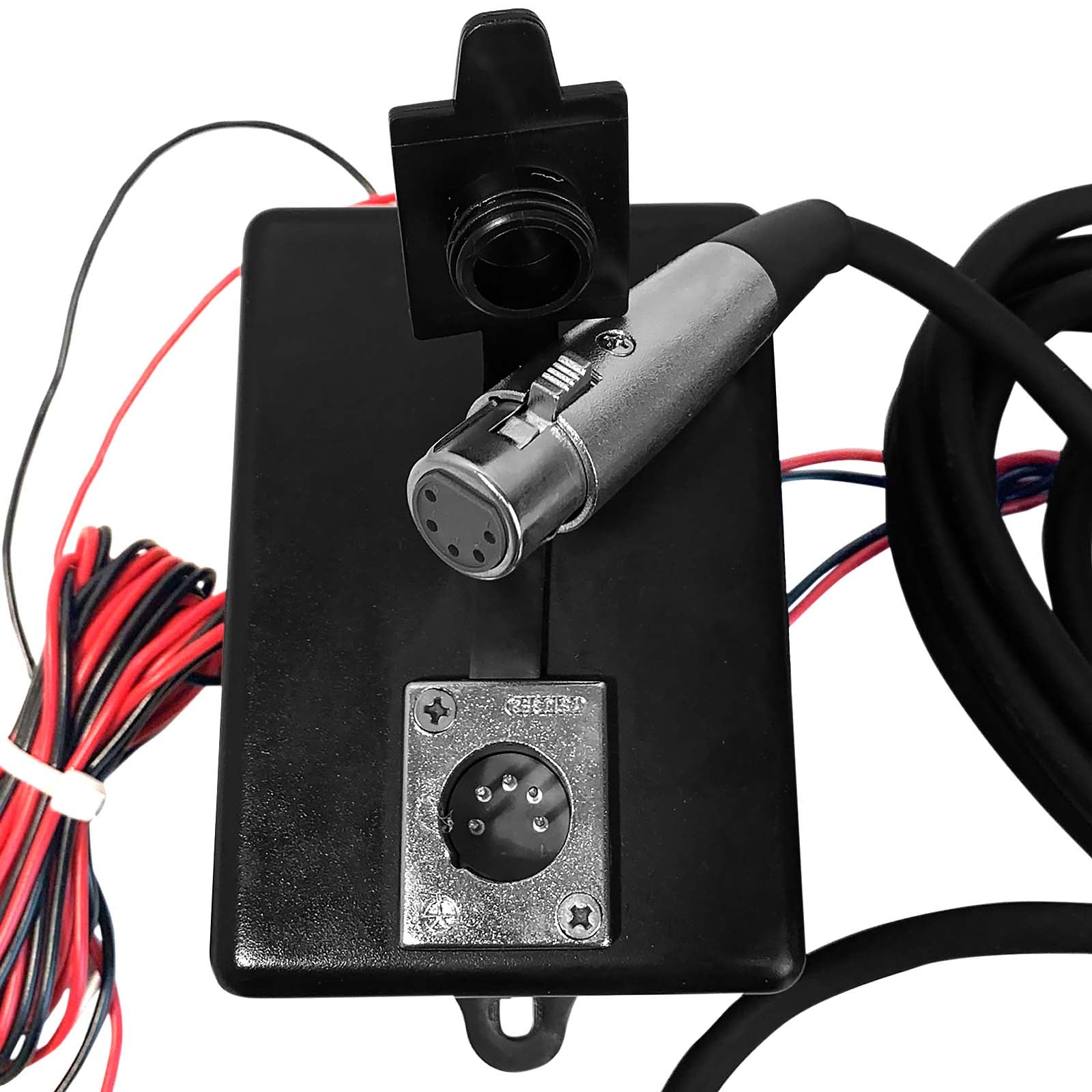

• Boîtier de commande abritant un récepteur sans fil et équipé d'une prise pour le raccordement d'un câble de télécommande en option.
• Câbles d'alimentation du boîtier de commande de 2,8 m équipés de cosses à anneau.
• Câbles de sortie de 250 mm à connecter aux bobines d'une électrovanne de commande existante.
• Dimensions approximatives du boîtier de commande : 75 mm x 105 mm x 60 mm, deux pattes pour une fixation pratique.
• Facile à installer, instructions d'installation complètes fournies.

Garantie à vie sur les composants mécaniques et garantie de 3 ans sur les composants électriques, la meilleure du secteur.
Facture avec TVA fournie avec chaque vente.

Tension d'entrée : 12 V Tension de sortie : 12 V Courant de sortie maximal : 5 A Nous vous remercions d'avoir acheté un kit de télécommande sans fil WINCHMAX. Ce kit devrait vous assurer de nombreuses années de fonctionnement sans problème. Il est toutefois essentiel qu'il soit correctement installé, sinon des dommages irréparables au microcircuit seront causés. Le principe de fonctionnement de base est qu'une fois connecté à une alimentation électrique, les deux fils de sortie du récepteur passeront à la tension d'alimentation (12v ou 24v selon le modèle) lorsque le bouton correspondant de l'émetteur (combiné) est enfoncé. La sortie peut ensuite être utilisée pour actionner les bornes de déclenchement sur un contacteur secondaire (solénoïde) pour commuter la charge principale (par exemple un treuil) Les sorties NE DOIVENT JAMAIS être connectées à la terre car sinon elles risquent de se mettre en court-circuit et de griller. Si vous avez un doute sur les bornes de déclenchement de votre solénoïde, vérifiez d'abord en utilisant un mince morceau de fil connecté à l'alimentation positive, lorsque vous l'appliquez à l'une des bornes de déclenchement du solénoïde, le treuil doit fonctionner dans un sens, si vous l'appliquez à la borne de déclenchement, il doit fonctionner dans le sens opposé. Dans la plupart des cas, les treuils sont équipés d'un câble de dérivation enfichable. À l'arrière de la prise du câble de dérivation, vous verrez trois fils. L'un des fils est l'alimentation positive de l'interrupteur du câble de dérivation. Selon le sens dans lequel l'interrupteur est enfoncé, cette alimentation sera ensuite détournée vers l'un des deux autres fils (les fils de sortie) qui seront, à leur tour, connectés à la borne de déclenchement du solénoïde. Il existe de nombreux types différents de configurations de contrôle, mais si vous comprenez le principe de fonctionnement de base, cela devrait vous permettre de l'appliquer à n'importe quel ensemble dont vous disposez.

Documents PDF

• SL-RemoteGuide
