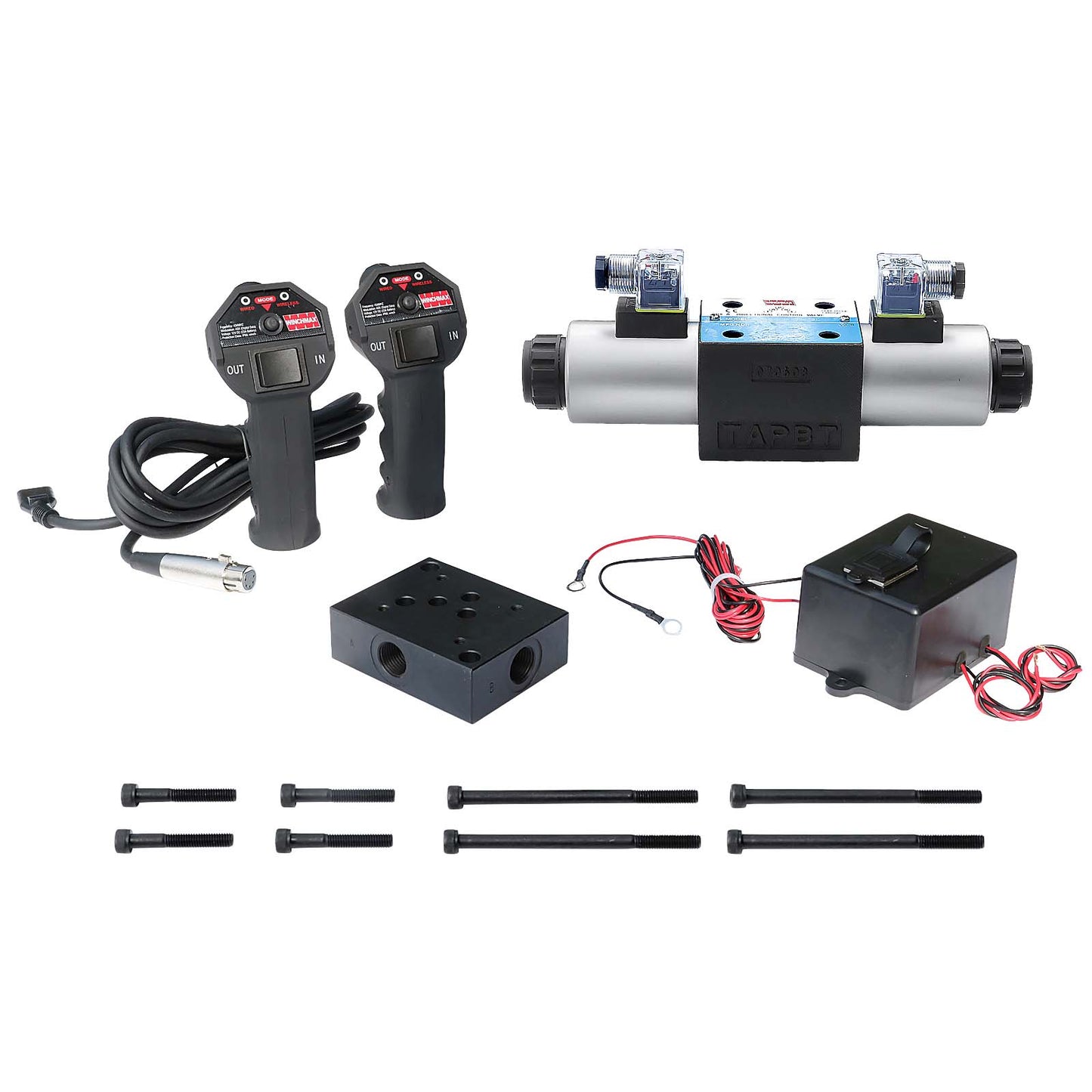

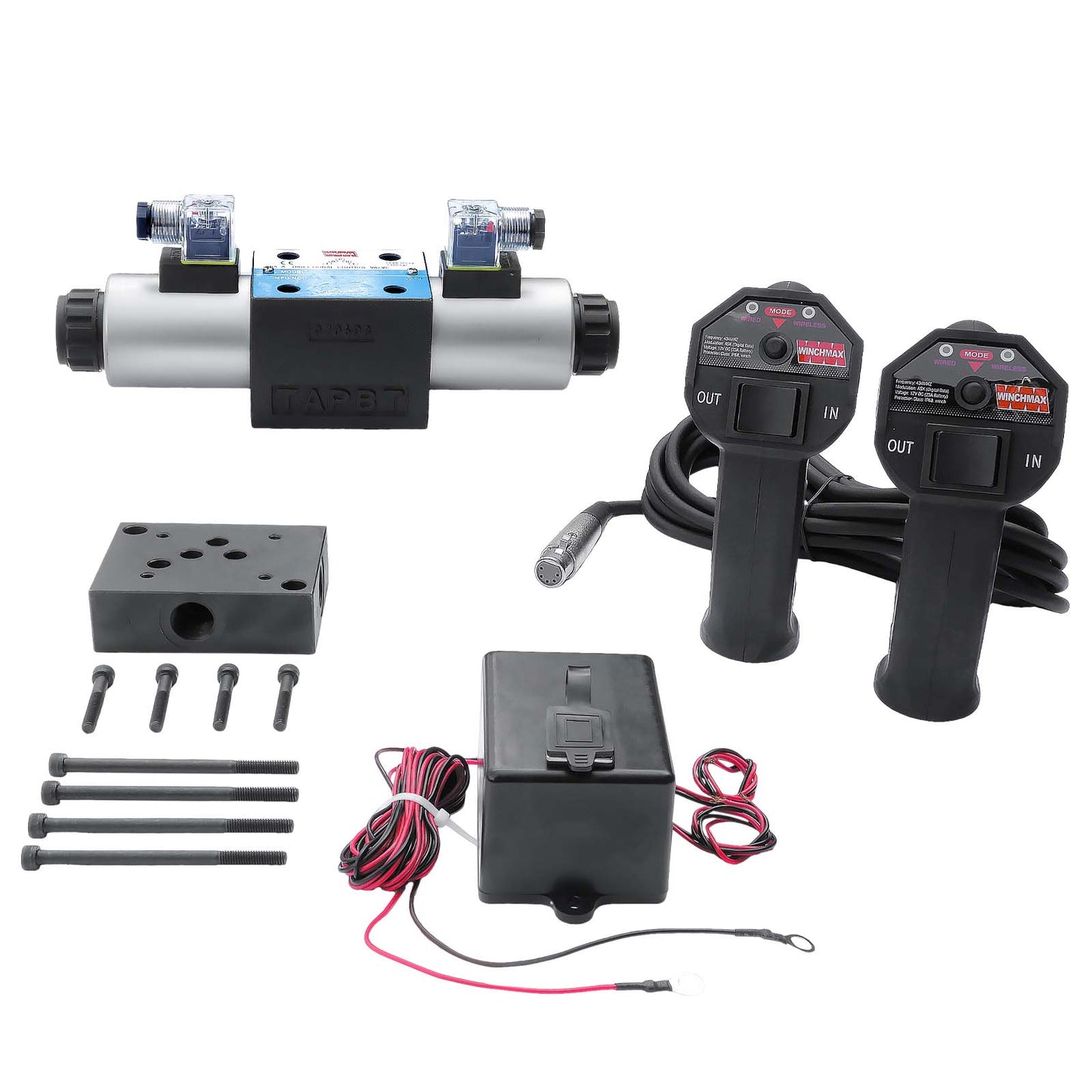

Elettrovalvola CETOP5/NG10 24v, piastra di collegamento del collettore e controllo remoto

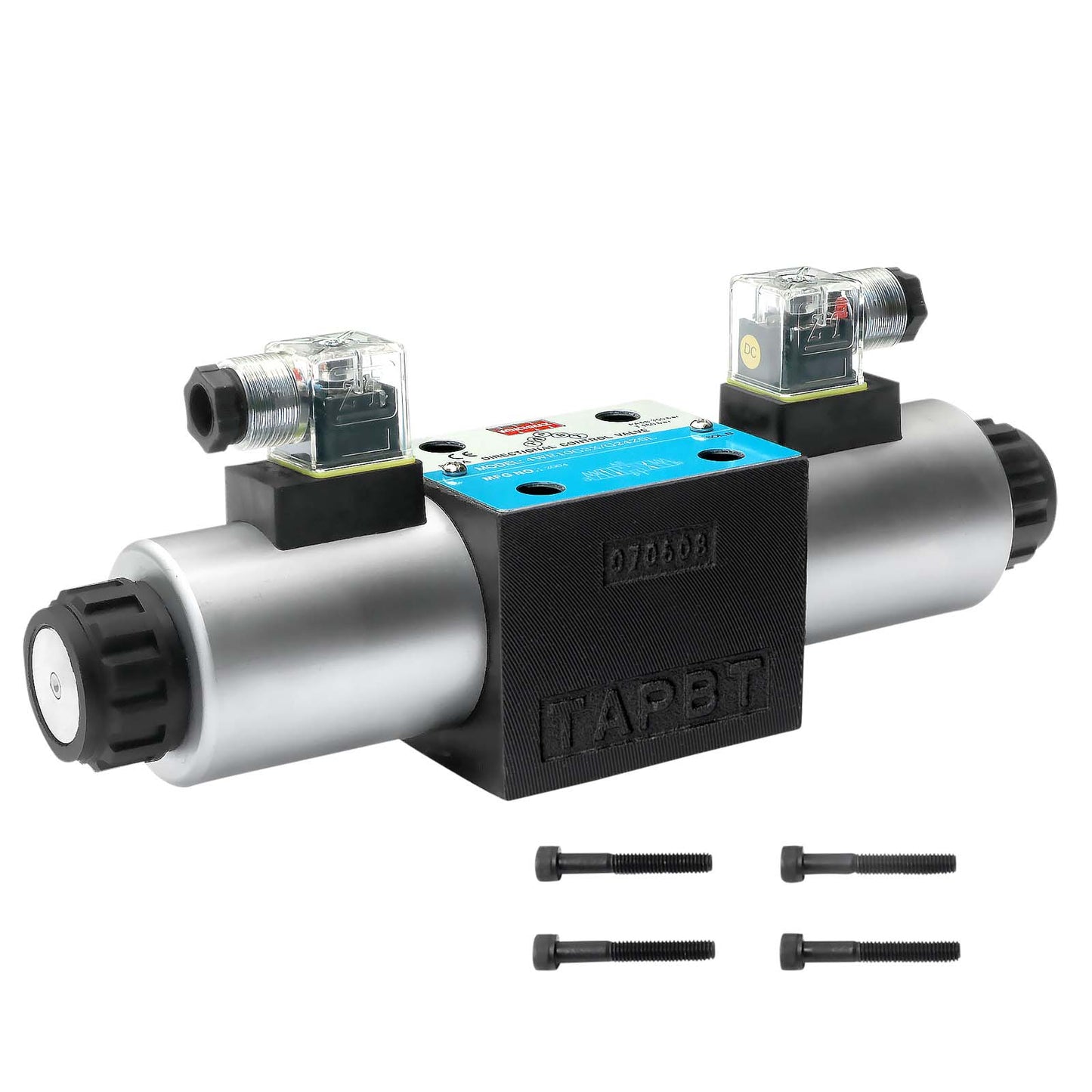

Sistema de control hidráulico CETOP5/NG10.

Válvula de control direccional accionada por solenoide.

• Bobinas dobles de 24 V
• Alto caudal de hasta 120 l/min
• Conector DIN extraíble con tapa transparente, prensaestopas e indicador LED
• Configuración: Conexión P centrada por resorte, abierta al tanque, A y B Bloqueado
• Presión máxima para P, A, B: 31,5 MPa (350 bar / 4500 psi)
• Control manual

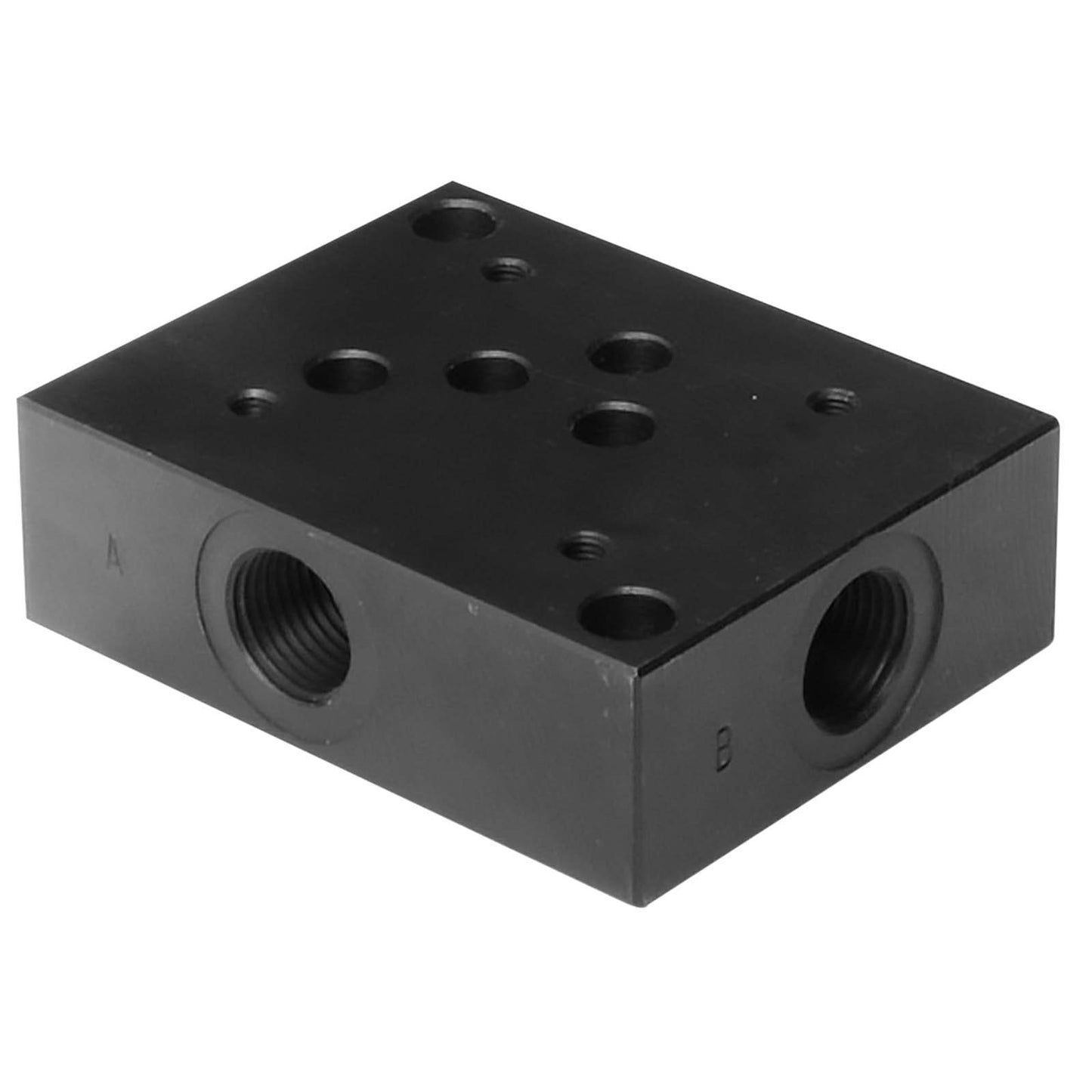

Subplaca del colector
Diseñada para reemplazar las válvulas del colector de acero y proporcionar un vacío de presión que permita el funcionamiento de la estación restante.

• Construcción de acero forjado
• Puertos laterales P, T, A, B
• Tamaño del puerto: 1/2 pulgada BSP

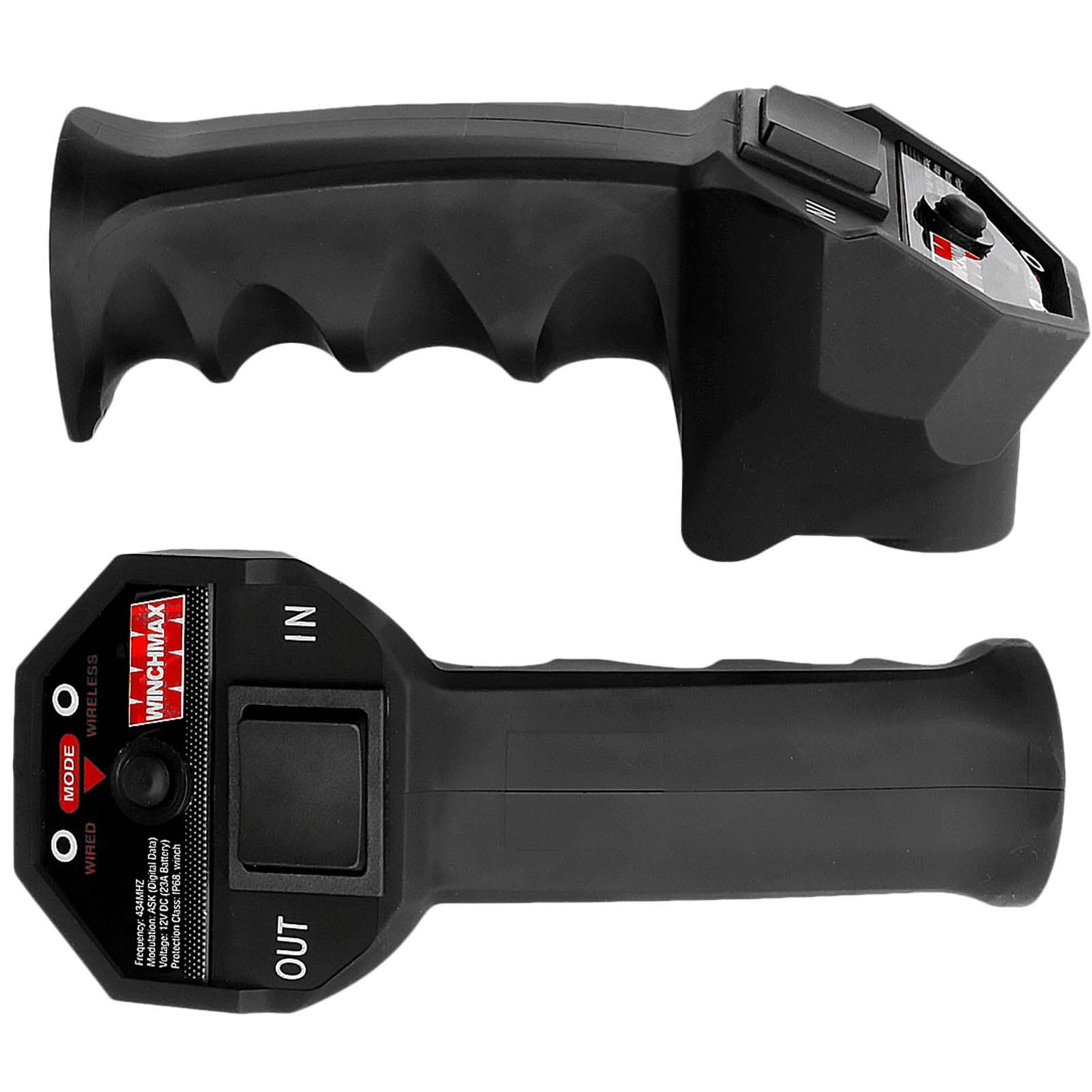

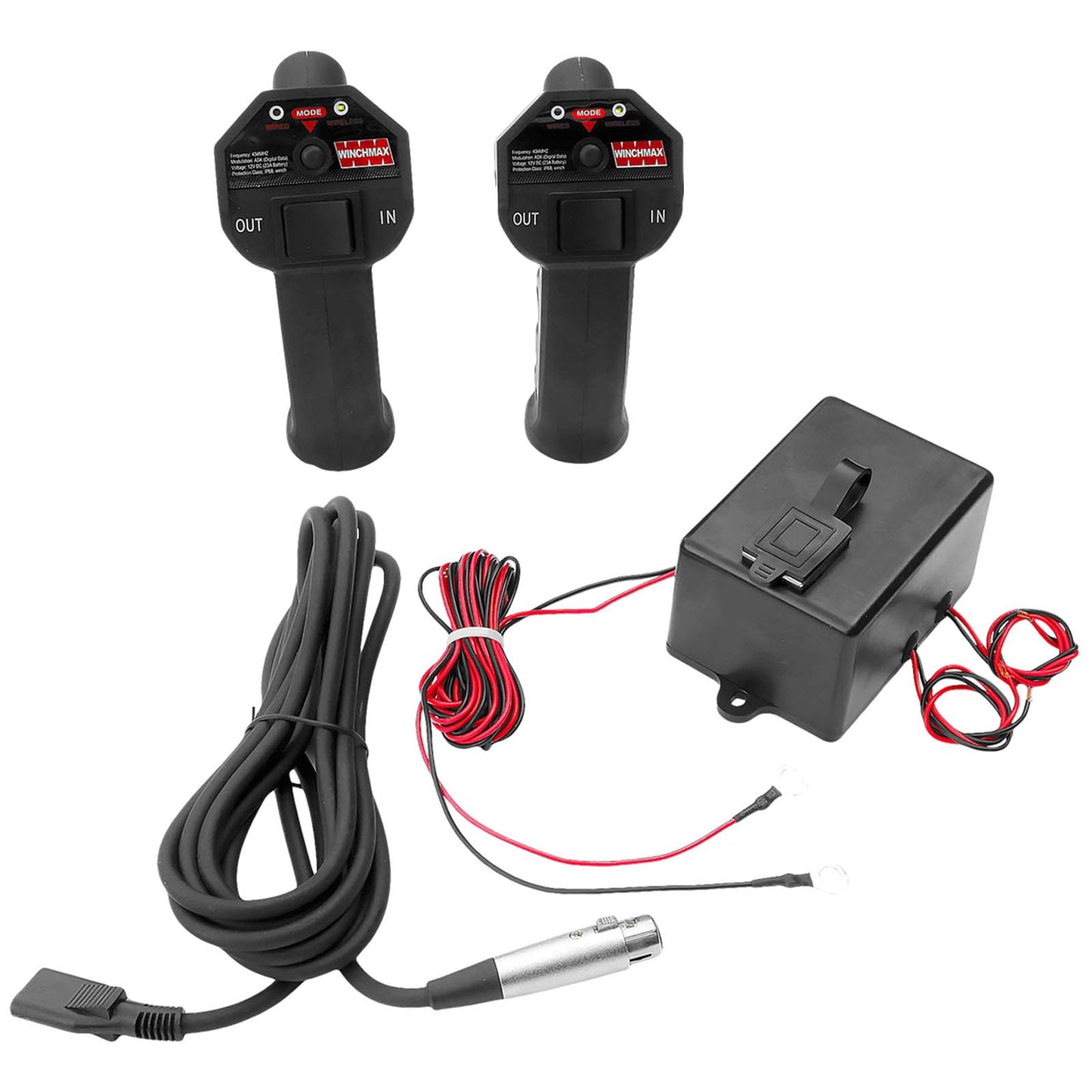

Controles remotos inalámbricos del cabrestante 24V

• Dos controladores portátiles de agarre grande
• Se puede usar con cable o de forma totalmente inalámbrica
• Alcance operativo superior a 30 m (30,5 m)
• Cables de alimentación de 8 m con terminales de anillo
• Cables de salida de 250 mm para conexión de solenoide
• Dimensiones de la caja de control: 75 mm x 105 mm x 60 mm, con dos orejetas de fijación.

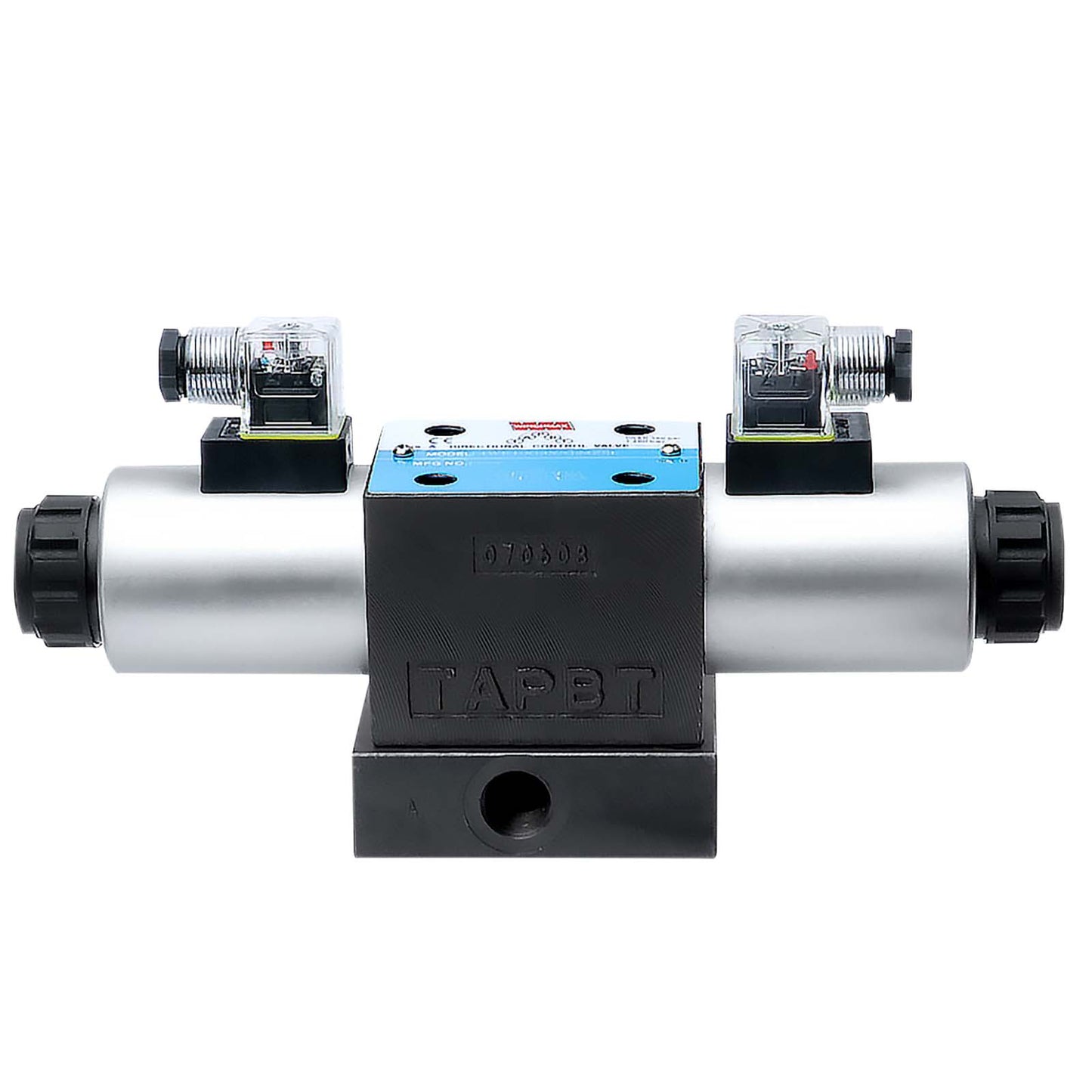

4WE10 Solenoid Direction Control Valve
Max. flow rate (1/min)	120
Max. working pressure (MPa) A, B, P port	31.5
Max. working pressure (MPa) T port	16
Double solenoids type Weight (kg)	6.2
Hydraulic fluid	Mineral oil
Seal material	NBR seals
Temperature range (°C)	-30 to +80
Viscosity range (mm2/s)	2.8 to 500
Oil cleanliness class according to IS0 4406	Class 20/18/15
