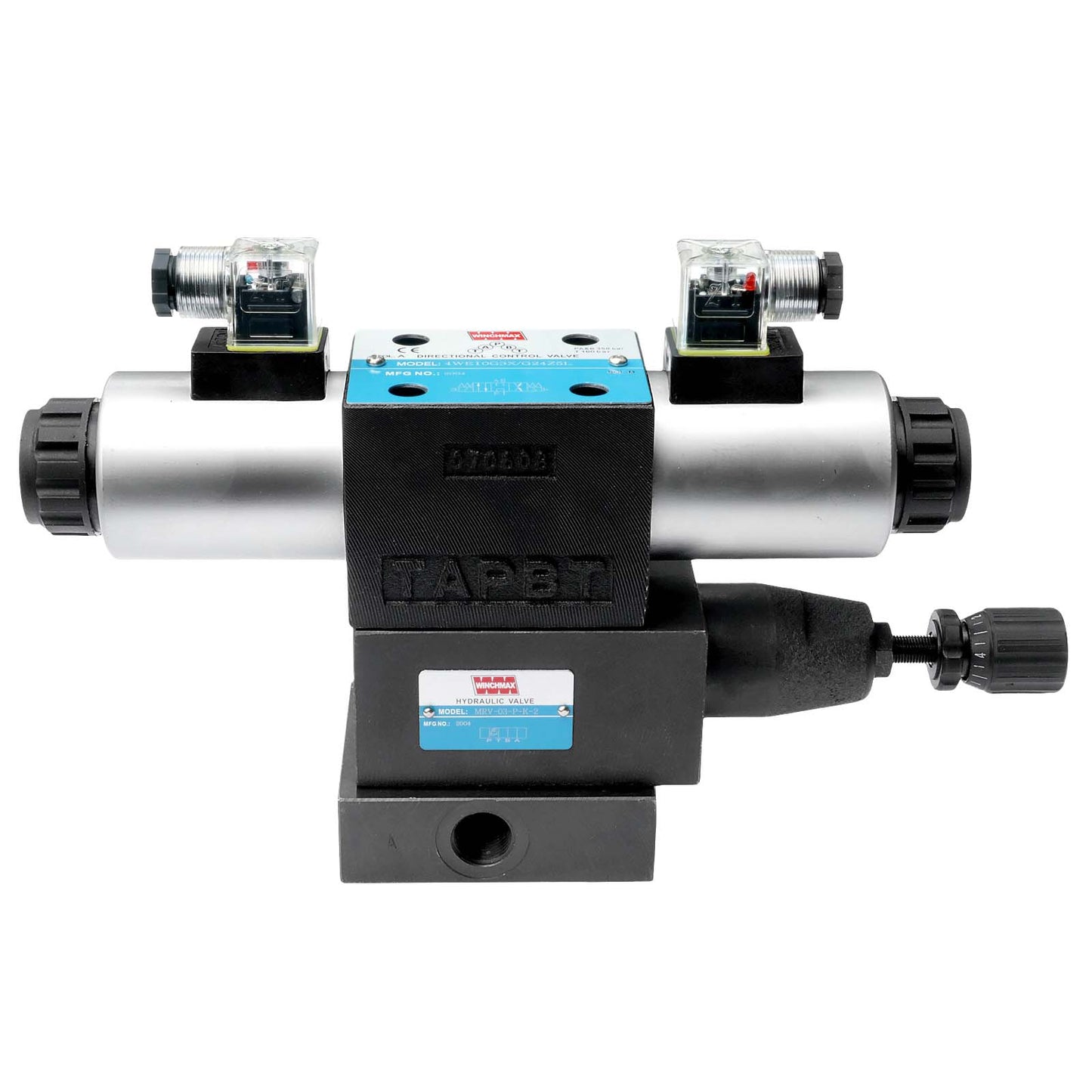

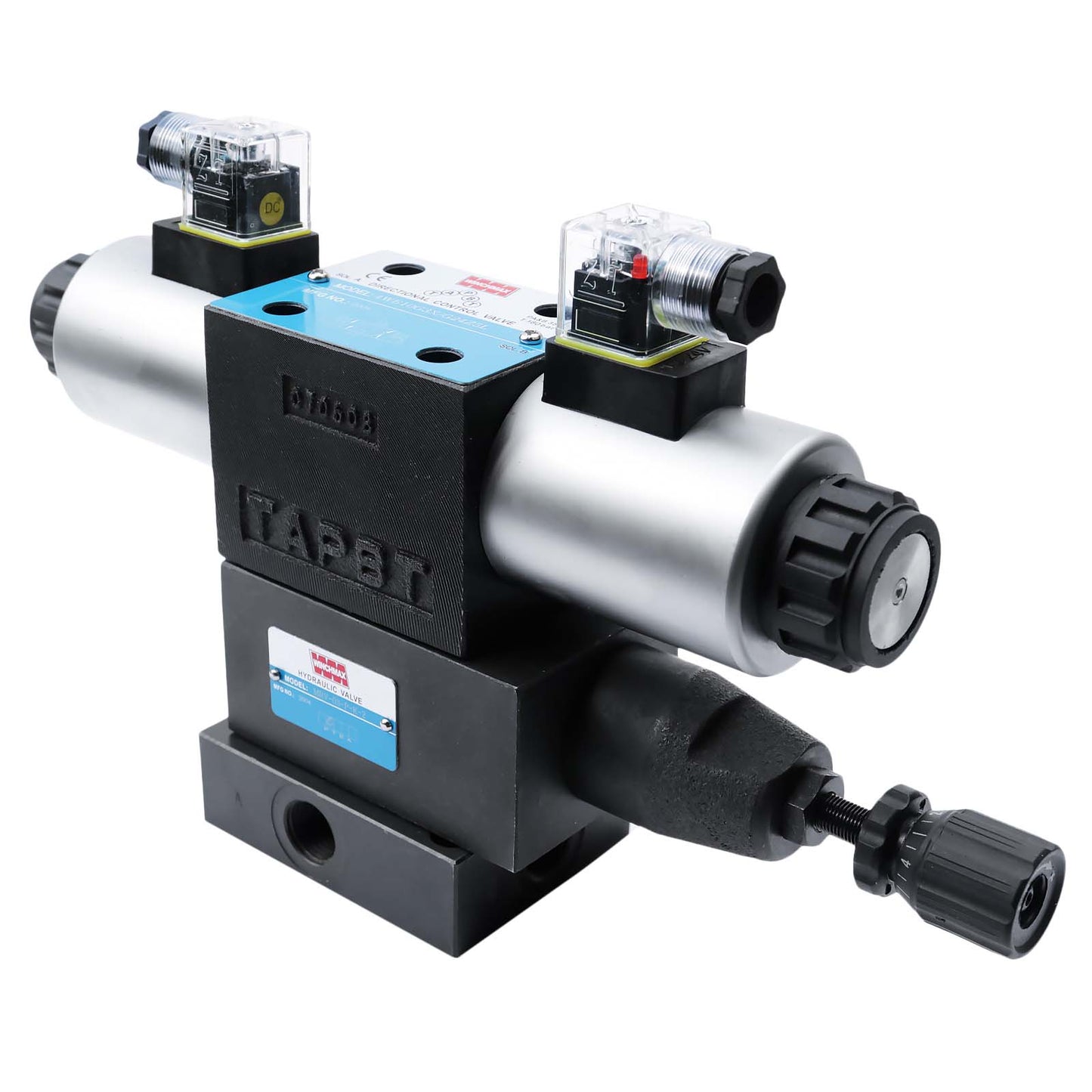

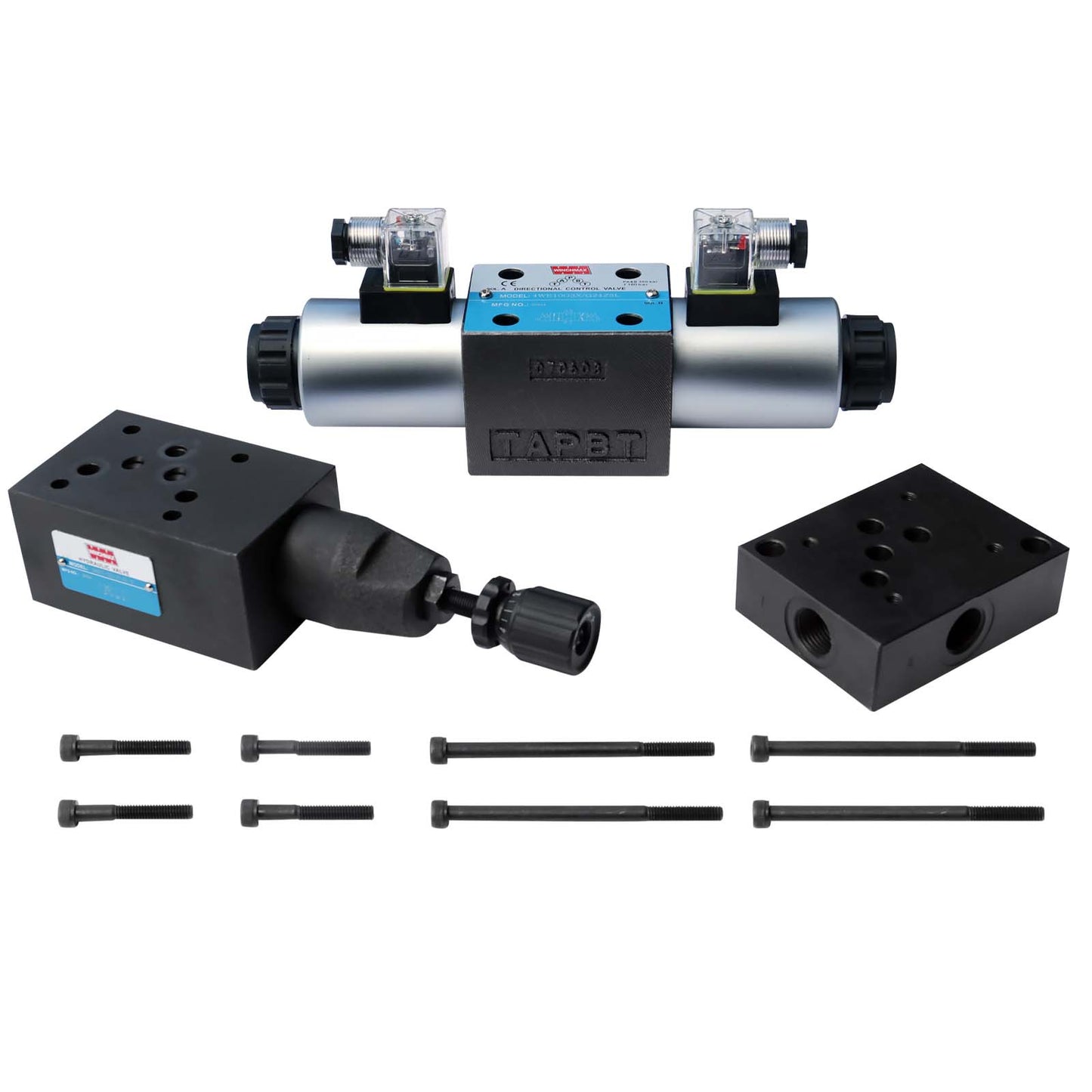

Elettrovalvola, collettore e regolatore CETOP5/NG10 24 V

Válvula de control direccional modular de alto caudal CETOP5/NG10 con regulador de presión y bloque de colector.

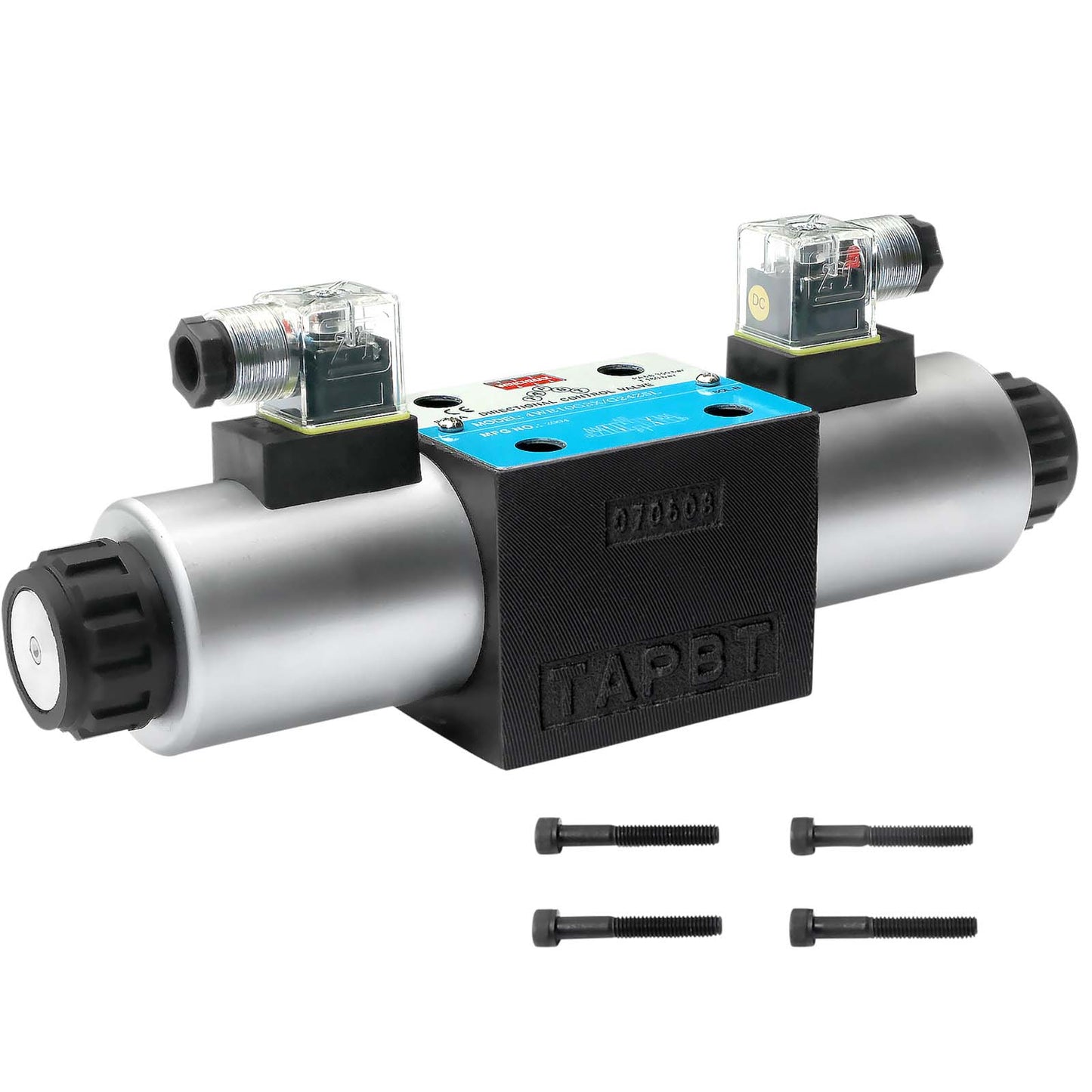

Válvula de control hidráulico direccional accionada por solenoide, CETOP5/NG10, tres posiciones, 24 V
Válvula de carrete direccional accionada por solenoide que se utiliza para iniciar, detener y dirigir el flujo de aceite.

• Bobinas dobles de 24 V.
• Alto caudal hasta 120 l/min.
• Conector DIN extraíble con tapa transparente, prensaestopas e indicador LED.
• P centrada por resorte, abierta al tanque, A y B bloqueado.
• Presión máxima P, A, B: 31,5 MPa (350 bar / 4.500 psi).
• Función de anulación manual.

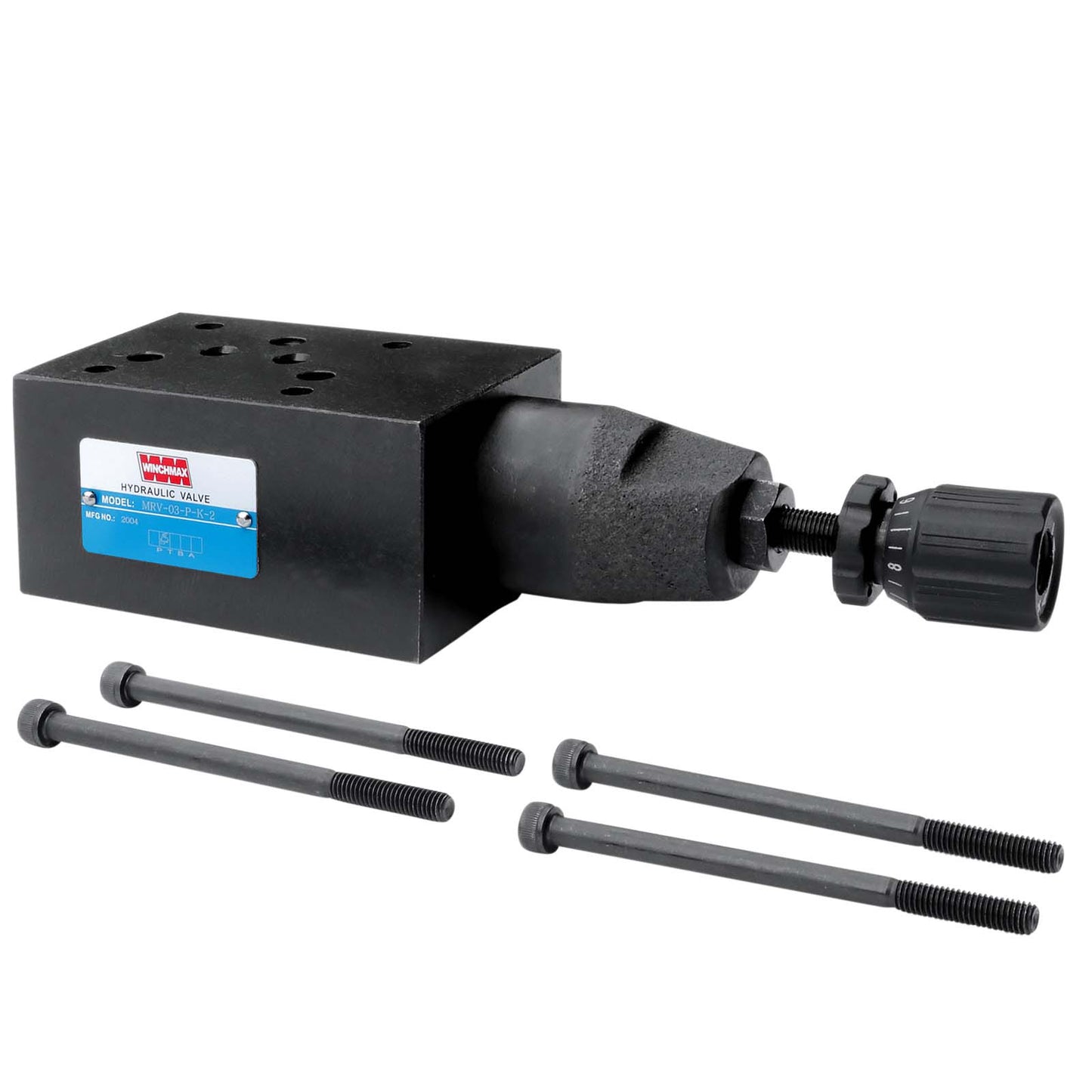

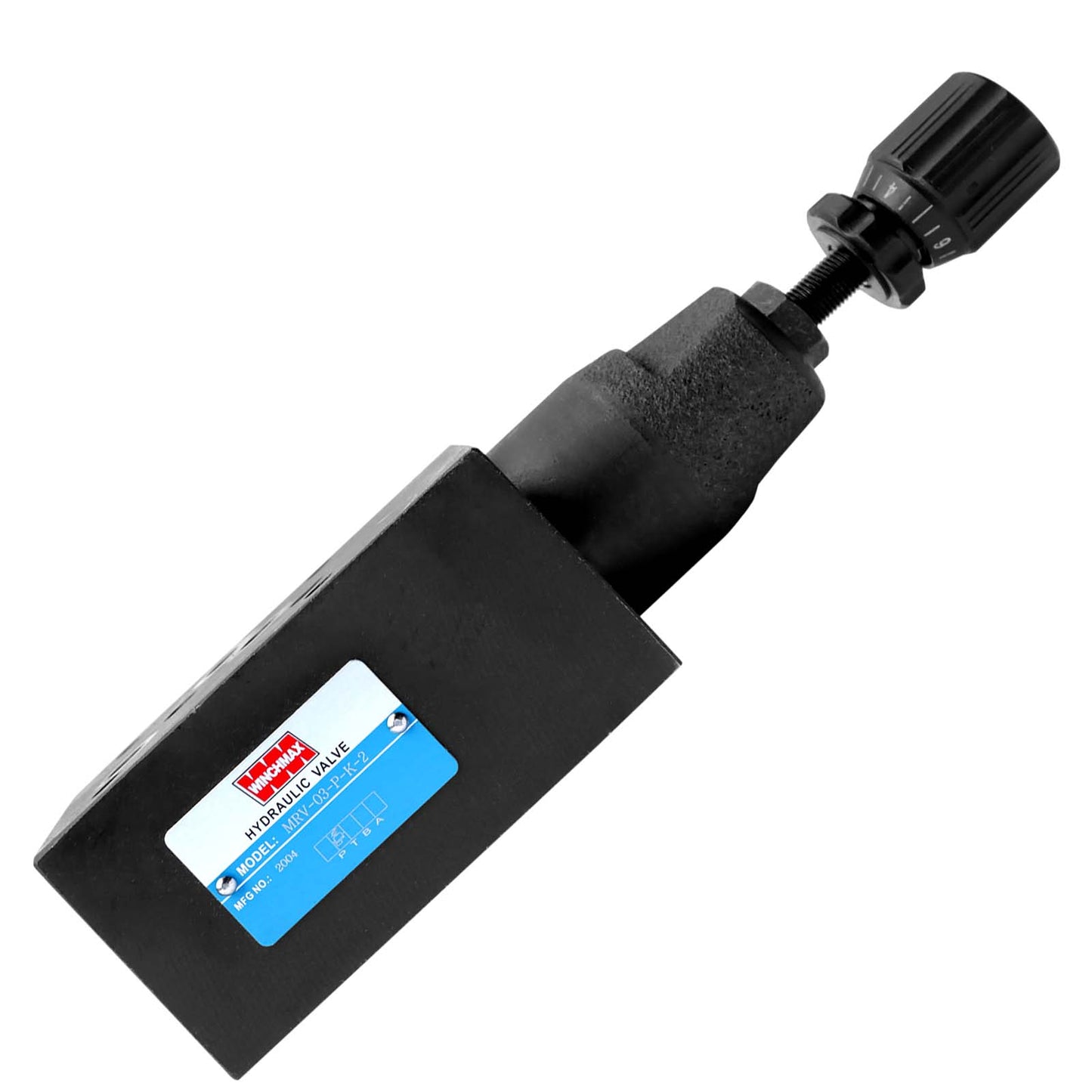

Válvula de alivio del regulador de presión hidráulica modular CETOP5/NG10
Una válvula de alivio modular regula la presión. Se instala entre el bloque del colector y la válvula de control direccional. Cuando se supera la presión de ajuste, P se desvía a T.

• Control de calibración rotatorio de fácil manejo con anillo de bloqueo.
• Caudal máximo: 70 l/min.
• P a T en funcionamiento.
• Rango de ajuste de 70 a 250 bar.
• Se suministra con pernos extendidos para la fijación entre la válvula direccional y el bloque del colector.

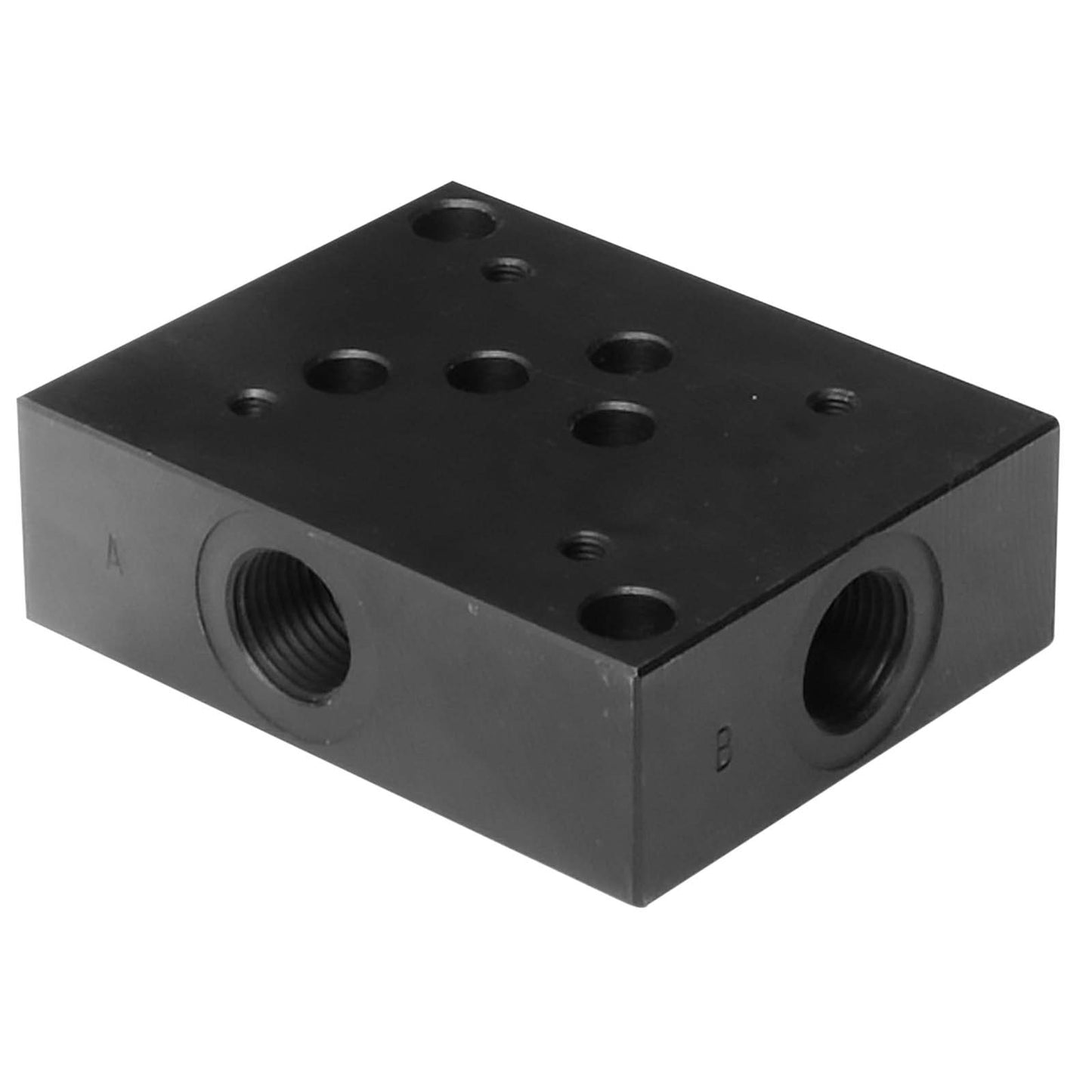

Subplaca de colector Cetop5/NG10 hidráulica

Estas tapas de placa de acero están diseñadas para reemplazar las válvulas del colector de acero y proporcionar un vacío de presión, lo que permitirá el funcionamiento de la estación restante. Una subplaca de colector con válvulas de alivio confiables mejorará la seguridad general y el control preciso de su sistema.

• Construcción de acero forjado
• Puertos laterales P, T, A, B.
• Tamaño del puerto: 12,7 mm (tubería estándar británica de 1/2 pulgada)

Valvola direzionale a solenoide 4WE10
Portata massima (l/min)	120
Pressione di esercizio max (MPa) porte A, B, P	31.5
Pressione di esercizio max (MPa) porta T	16
Peso tipo a doppio solenoide (kg)	6.2
Fluido idraulico	Olio minerale
Materiale guarnizioni	Guarnizioni in NBR
Intervallo di temperatura (°C)	da -30 a +80
Intervallo di viscosità (mm2/s)	da 2.8 a 500
Classe di pulizia dell'olio secondo ISO 4406	Classe 20/18/15



Valvola limitatrice di pressione modulare MRV-03
Portata massima (l/min)	70
Peso A, B, P (kg)	3.4
Peso W (kg)	4.5
Fluido idraulico	Olio minerale
Materiale guarnizioni	Guarnizioni in NBR
Intervallo di temperatura (°C)	da -30 a +80
Intervallo di viscosità (mm2/s)	da 2.8 a 500
Classe di pulizia dell'olio secondo ISO 4406	Classe 20/18/15
