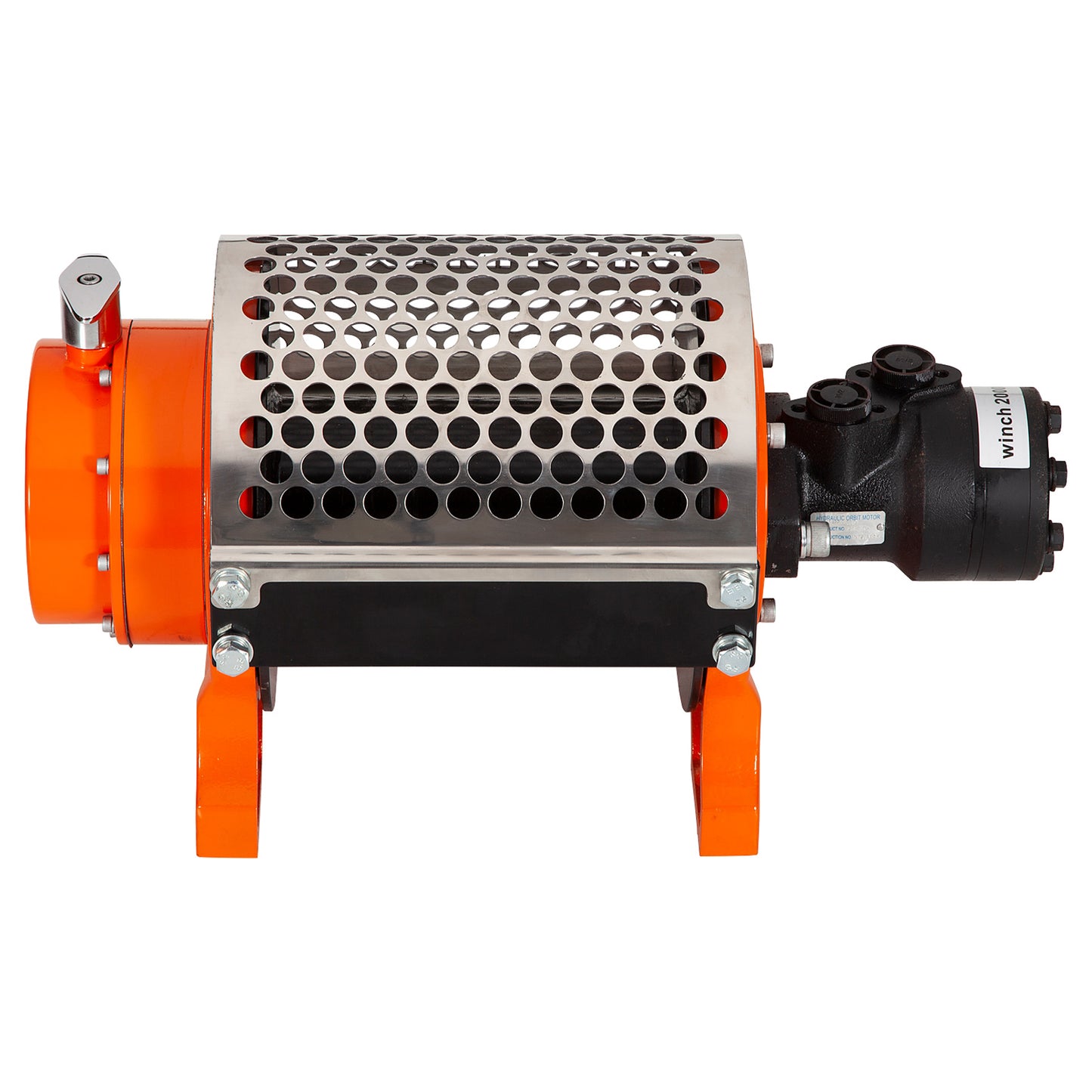

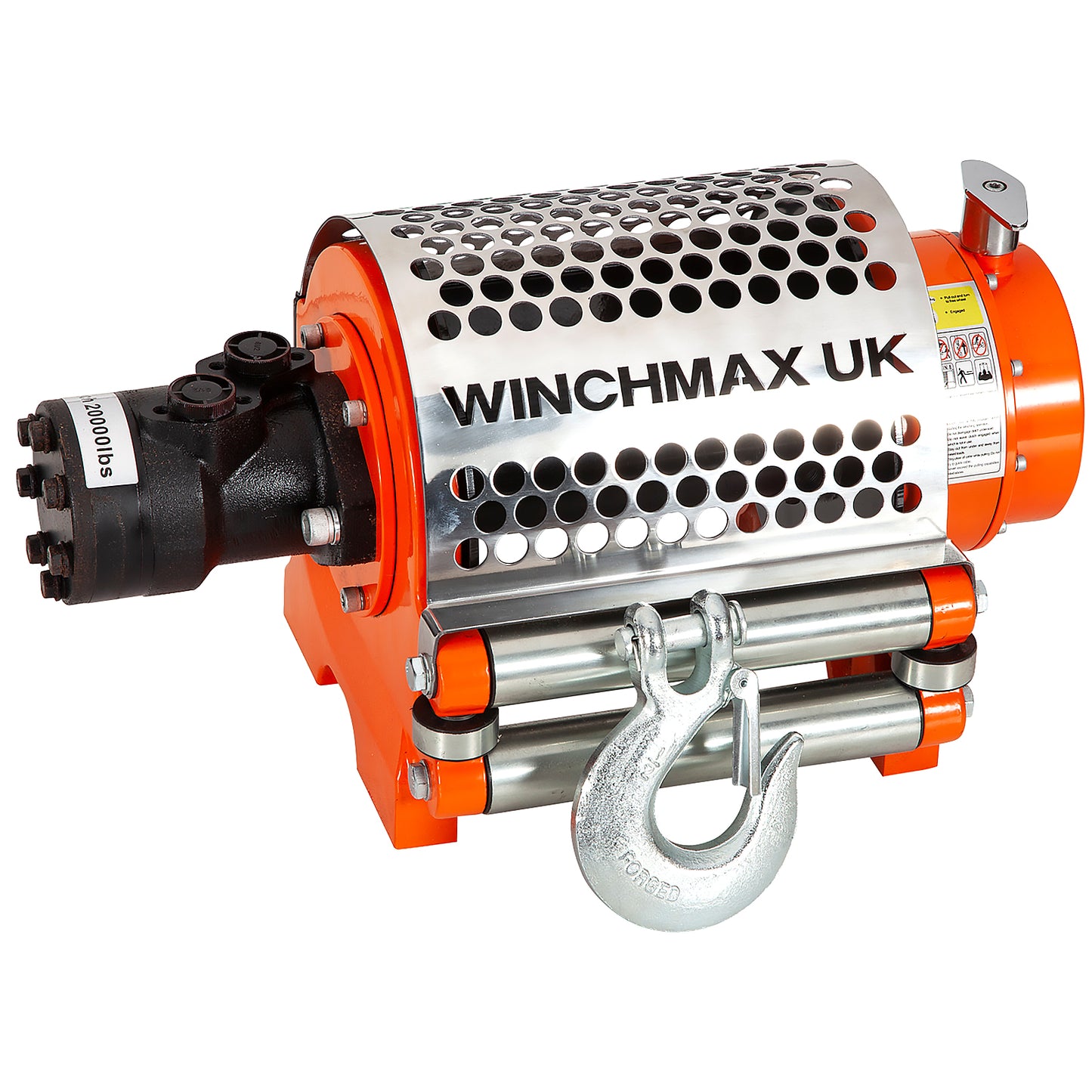

Verricello idraulico Z da 9.072 kg (20.000 lb). Fune in acciaio da 25 m x 14 mm. Gancio da 12,7 mm. Sistema di controllo a 24 V.

WINCHMAX. Verricello idraulico Z da 9.072 kg (20.000 lb), fune d'acciaio, sistema a 24 V. Doppio telecomando wireless

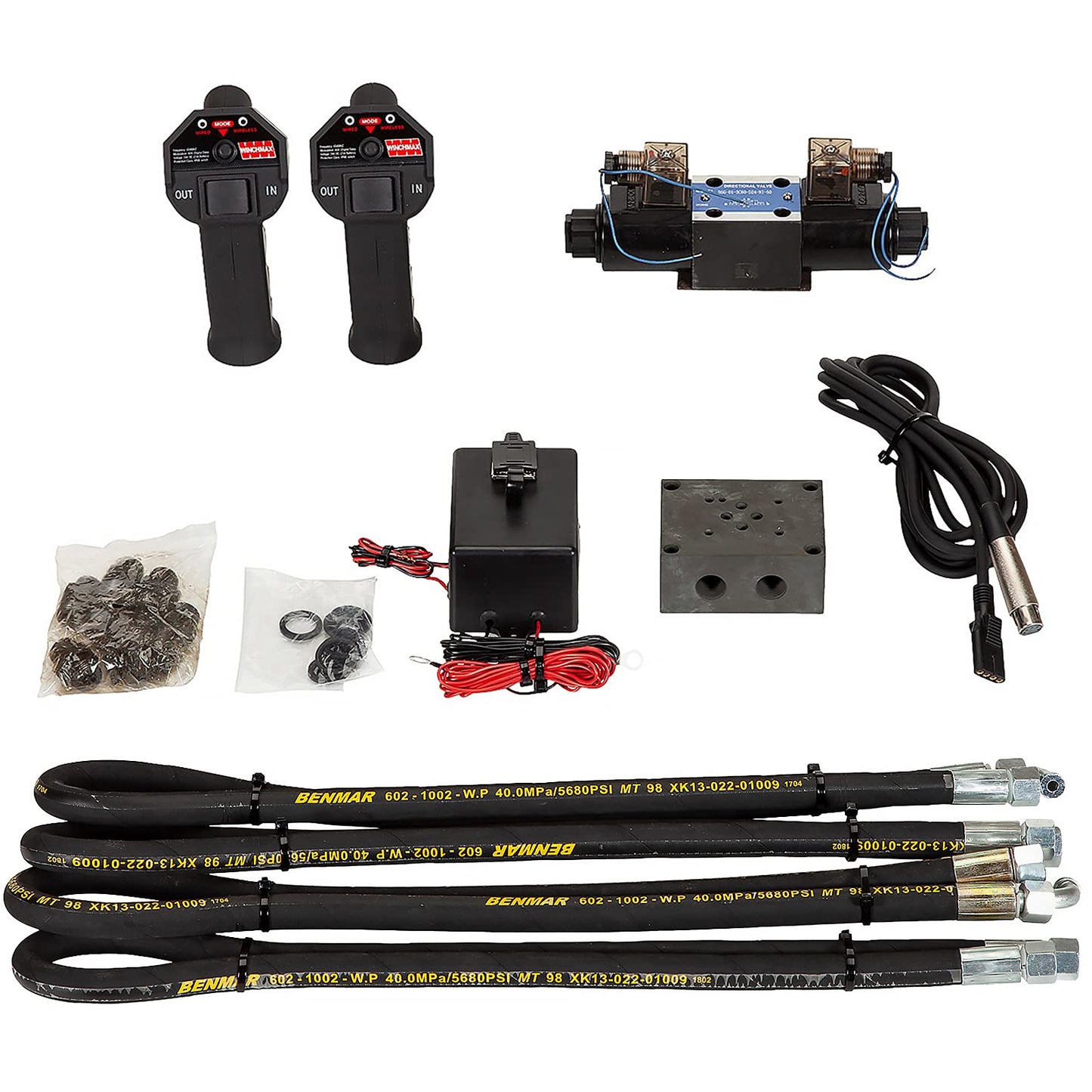

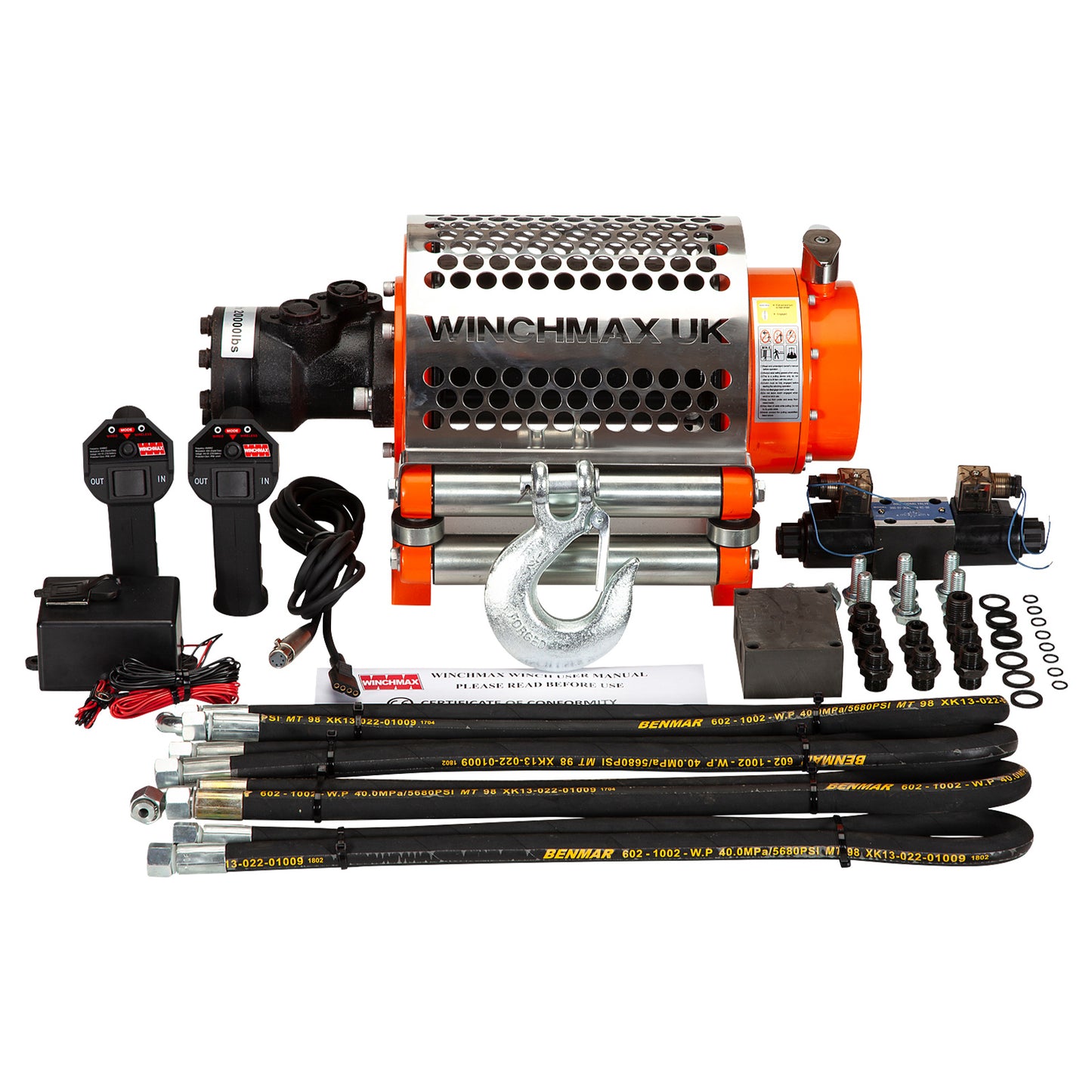

Include sistema di controllo completo cablato/wireless a 24 V, tubi e connettori. Passacavo a rulli integrato.

Ideale per camion e rimorchi da recupero da 7,5 t in su, industriali, commerciali e Uso agricolo.

Caratteristiche

• Verricello idraulico serie Z a tiro rettilineo da 9.072 kg (20.000 lb) (comandi a 24 V).

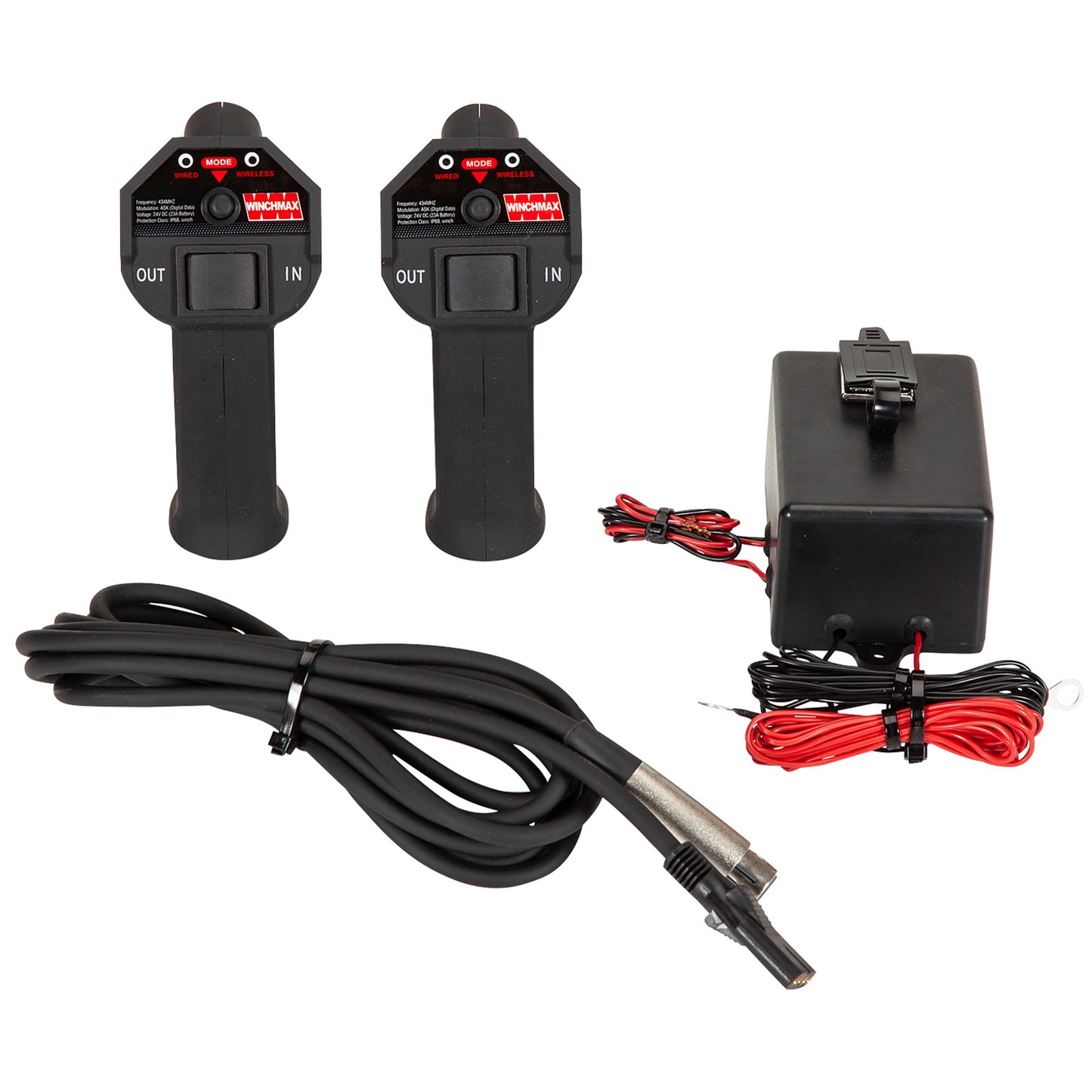

• Telecomandi wireless combinati a lungo raggio, doppi pulsanti.
• Presa e cablaggio per collegamento a cavo mobile (backup wireless).
• Riduttore a tre stadi ultra resistente con ingranaggi in acciaio temprato.
• Carcassa lavorata dal pieno in acciaio per la massima protezione dagli urti.
• Fune in acciaio zincato da 25 m x 14 mm.
• Fissaggio della fune attraverso il tamburo con morsetto a vite senza testa per la massima sicurezza.

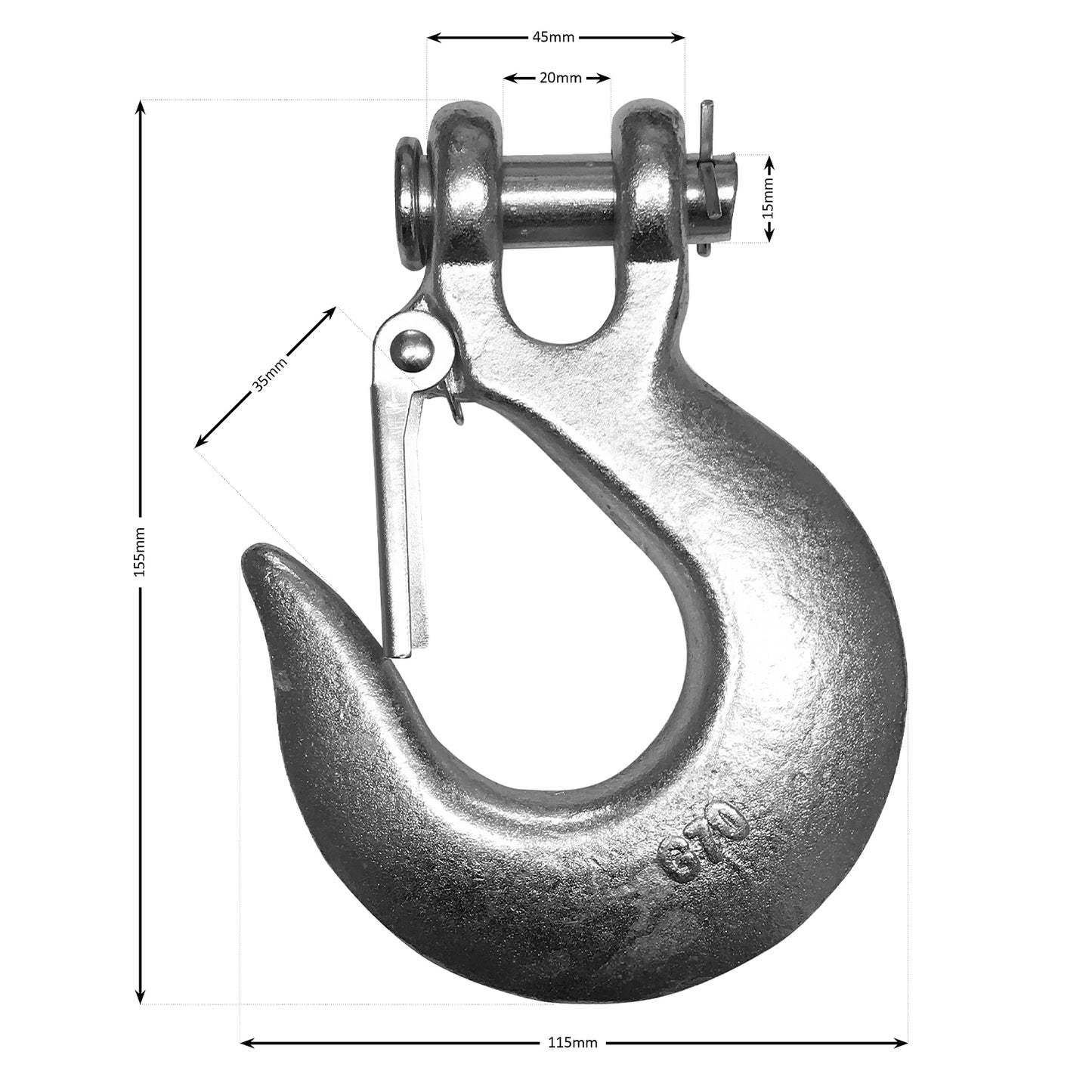

• Gancio da 12,7 mm con fermo di sicurezza e salvamano. Zincato per resistenza alla corrosione.
• Passacavi a rulli a 4 vie per impieghi gravosi integrato nel telaio, non richiede piastra di montaggio aggiuntiva.
• Frizione a ruota libera con corona dentata scorrevole.

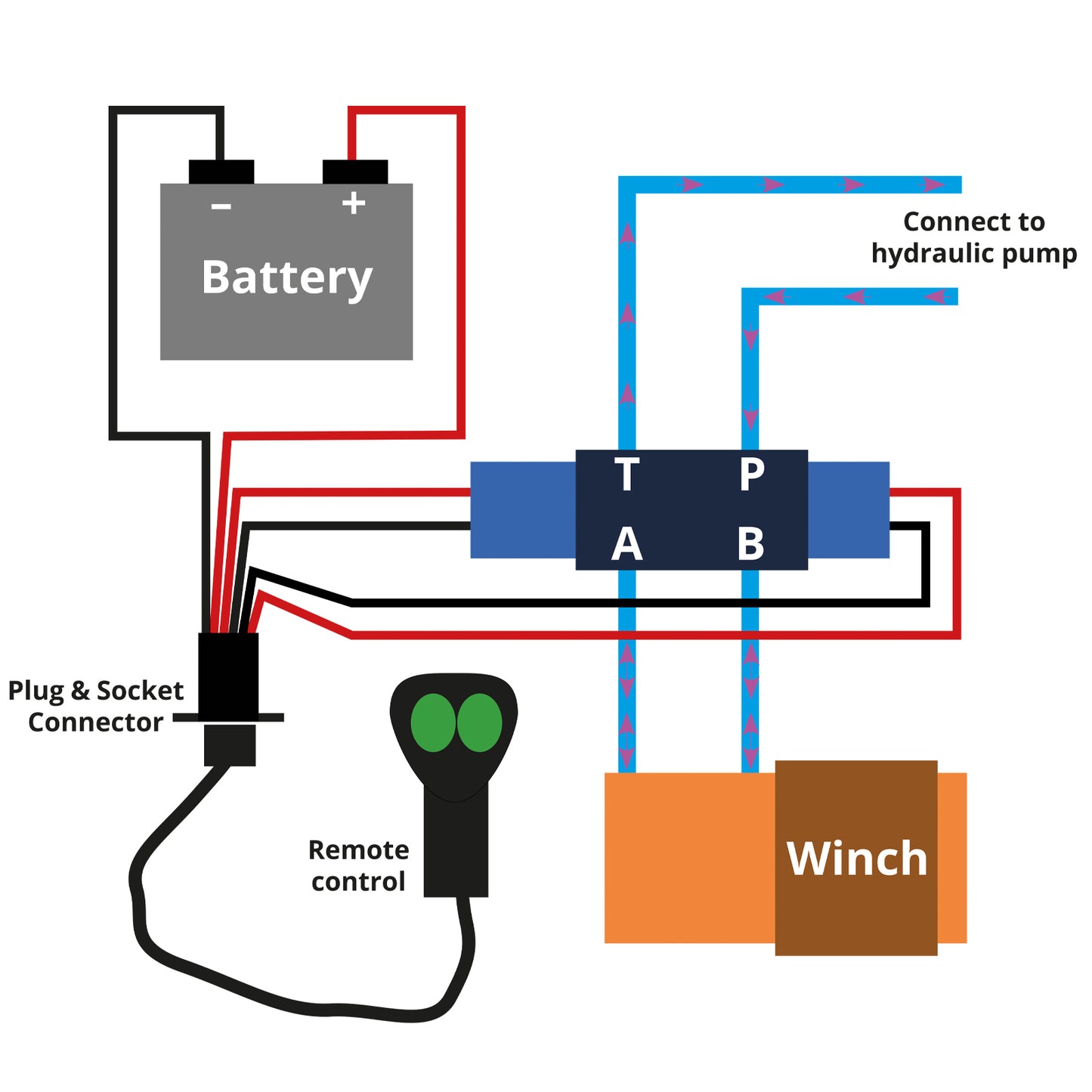

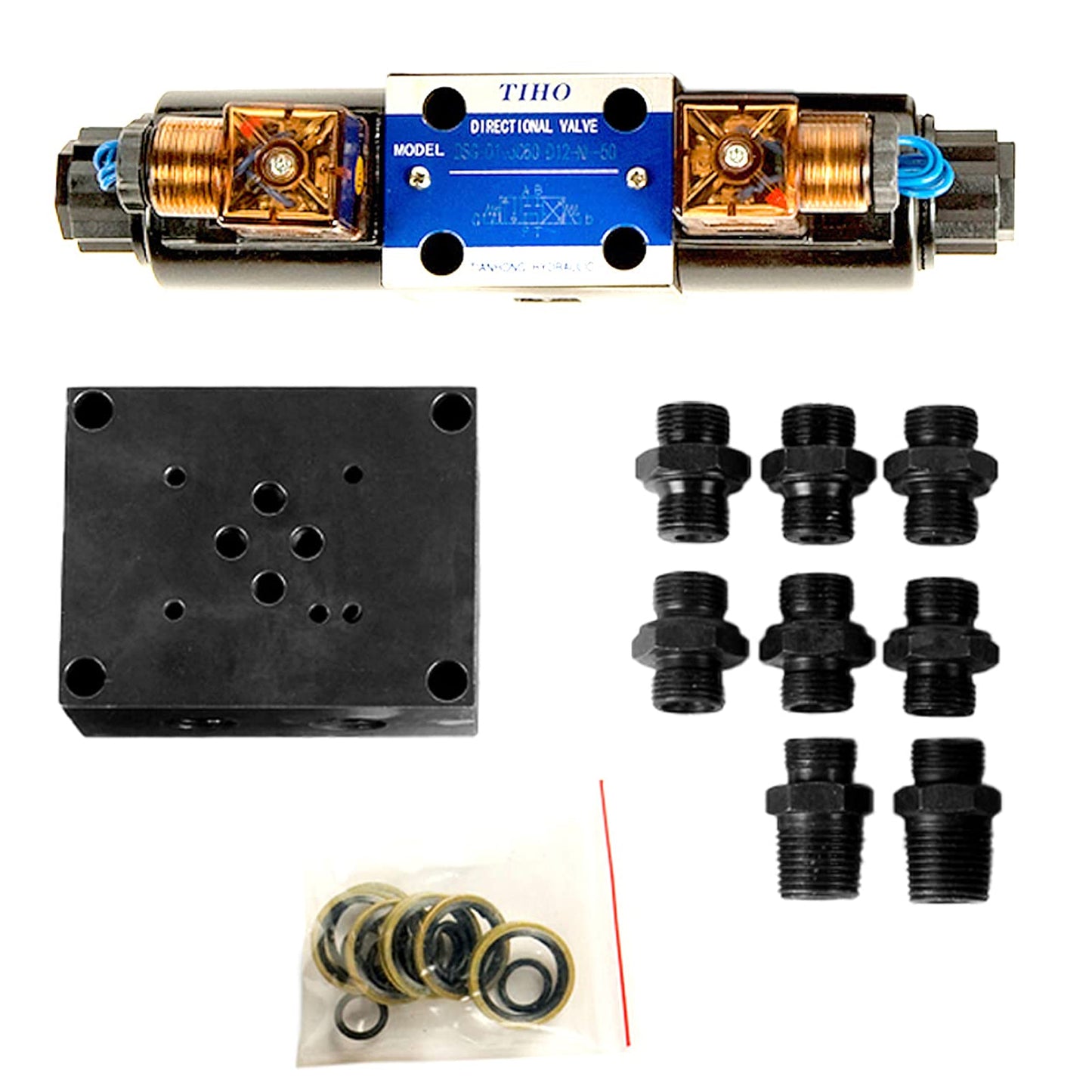

• Controllo elettrovalvola direzionale CETOP 3 (NG6) a 12 V.
• Tubo flessibile idraulico lungo 1,25 m (x4) dotato di 18 raccordi filettati da 1,5 mm.
• Kit di bulloni di fissaggio ad alta resistenza.
• Resistente e costruito per durare - peso lordo 70 kg.

Trazione nominale su singola fune	20.000lb (9.072kg)
Motore	Idraulico
Comando	Interruttore remoto, cavo da 4,5m, entrata e uscita
Riduttore	Planetario a 3 stadi
Rapporto di riduzione	32:1
Frizione	Corona dentata scorrevole
Sistema frenante	Automatico
Dimensioni tamburo	Diametro 88mm Lunghezza 222mm
Finitura tamburo	Nero, verniciato
Cavo	25m x 14mm fune d'acciaio zincato
Gancio	Gancio a forcella 1/2 pollice, zincato
Bocca di guida	Bocca a rulli a 4 vie
Flusso	50-60 L/min
Pressione	10,8Mpa (108 Bar)
Connessioni tubo a pressione	18mm/1.5mm
Finitura verricello	Arancione originale verniciato a polvere
Peso (lordo)	65kg (143lb)

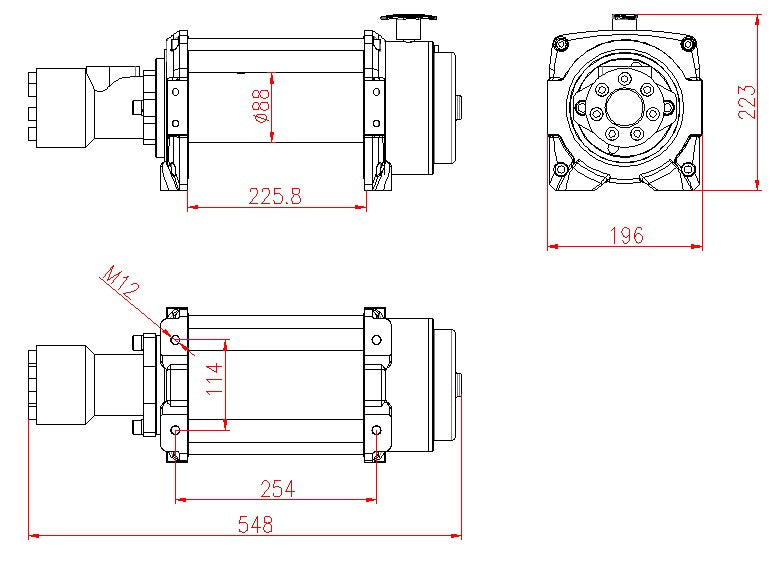

Dimensioni d'ingombro (LxPxA)	548 x 196 x 249mm
Schema fori di montaggio	10,00” ±0.015" x 4,50” ±0.010" (254 x 114,3mm)
Velocità fune a vuoto	6,5m/min (21,3 ft/min)



Strato nominale	Trazione (lb)	Trazione per strato (kg)	Velocità fune (M/min)
1	20.000	9.072	4,24
2	17.860	8.118	4,75
3	16.130	7.332	5,26
4	14.710	6.686	5,77
