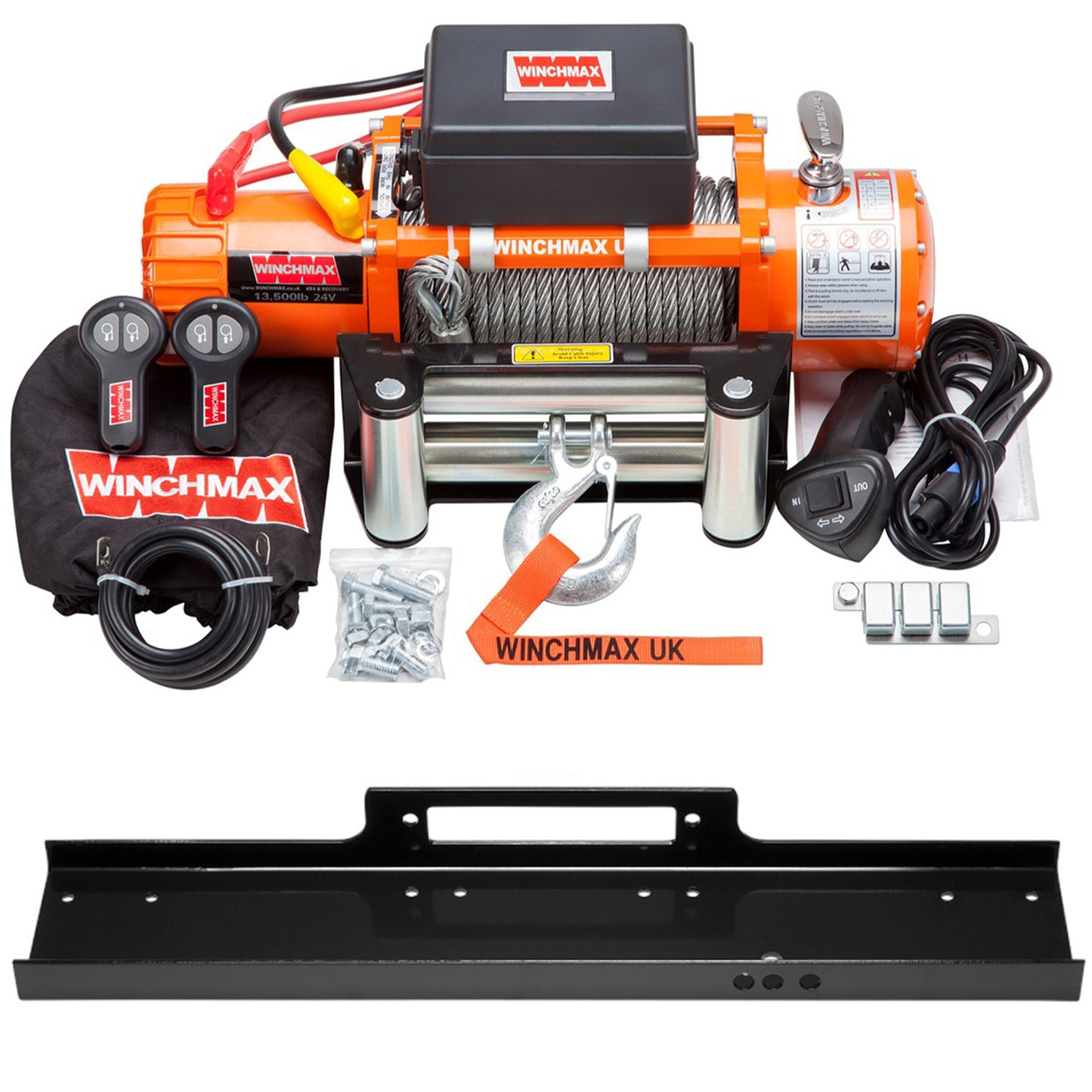

Verricello da 6.123 kg (13.500 lb) 24V. Fune in acciaio da 26 m x 9,5 mm. Gancio da 9,5 mm. Piastra di montaggio.

Verricello elettrico originale arancione da 13.500 libbre (6.123 kg) da 24 V, fune in acciaio, piastra di montaggio per pianale
Telecomando wireless doppio

Ideale per camion di recupero e Rimorchi fino a 3,5 T

Caratteristiche

Verricello

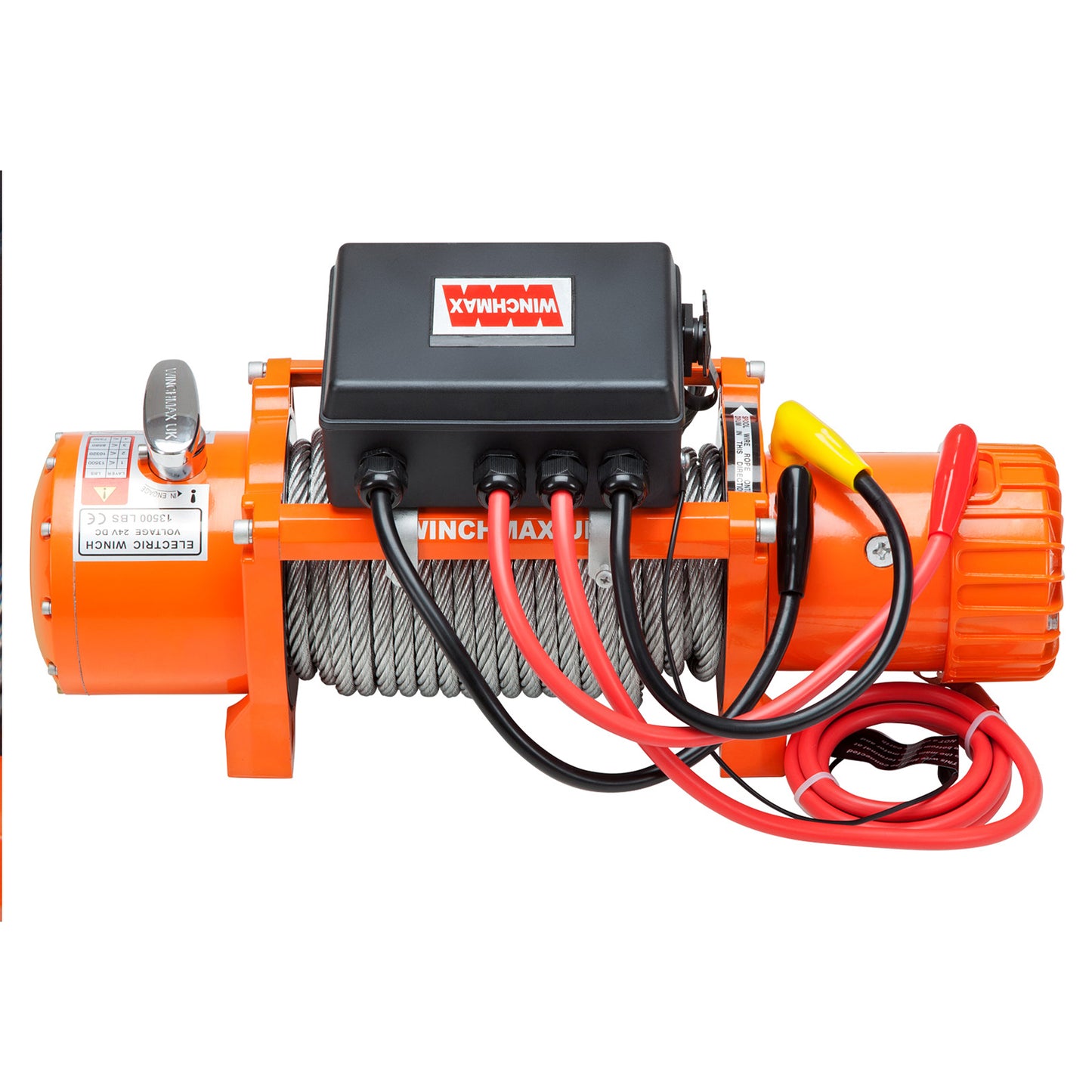

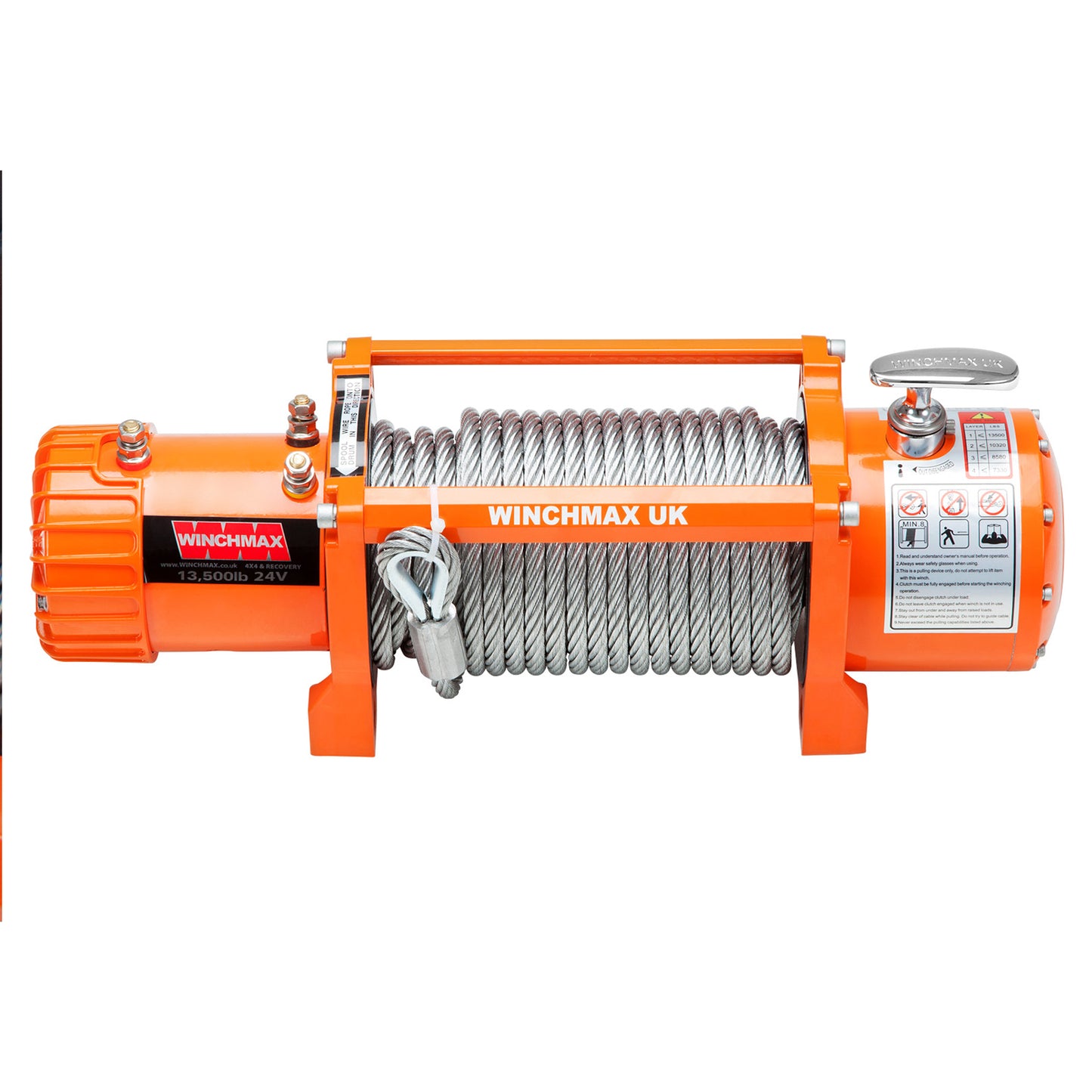

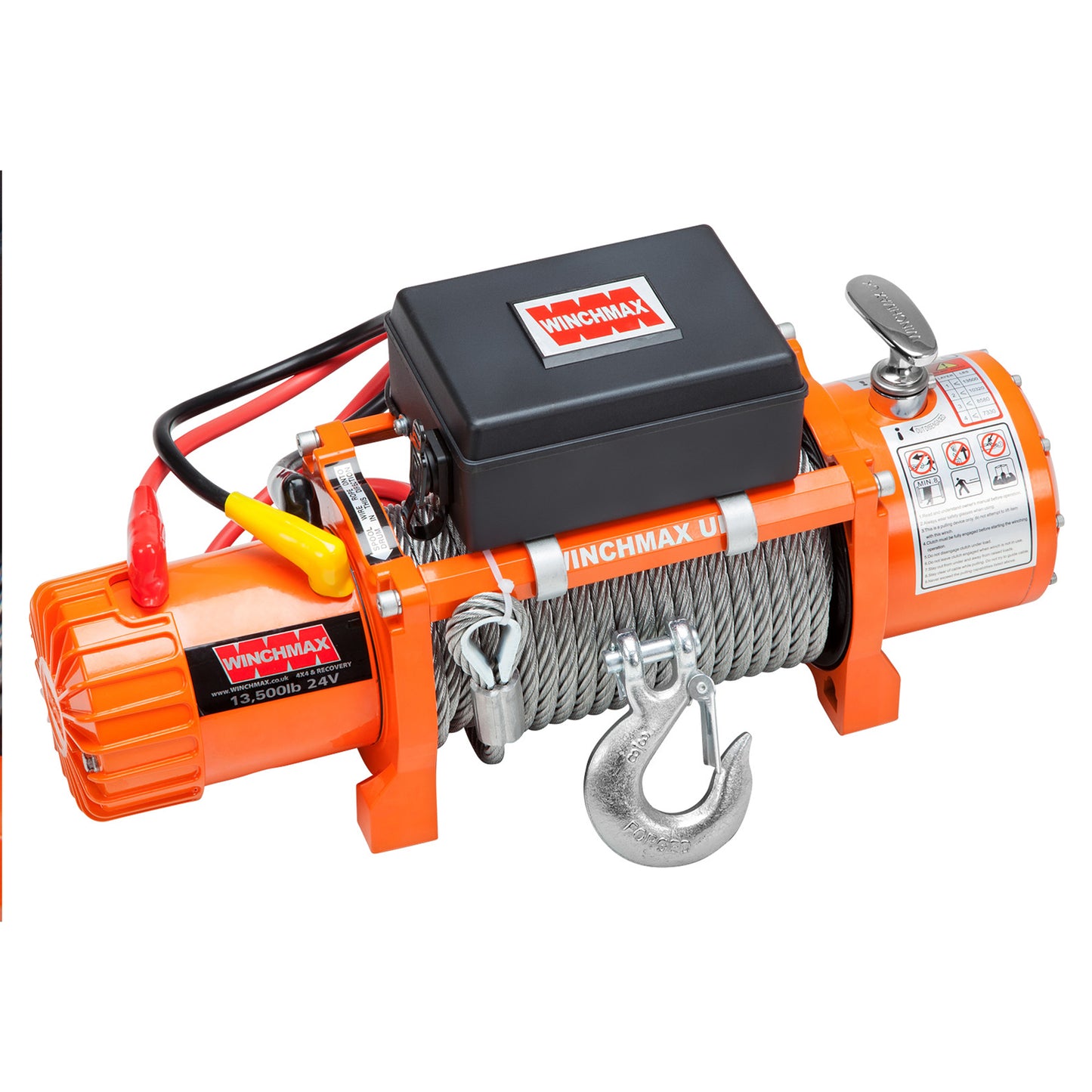

• Verricello elettrico a trazione rettilinea da 13.500 libbre (6.123 kg) da 24 V.

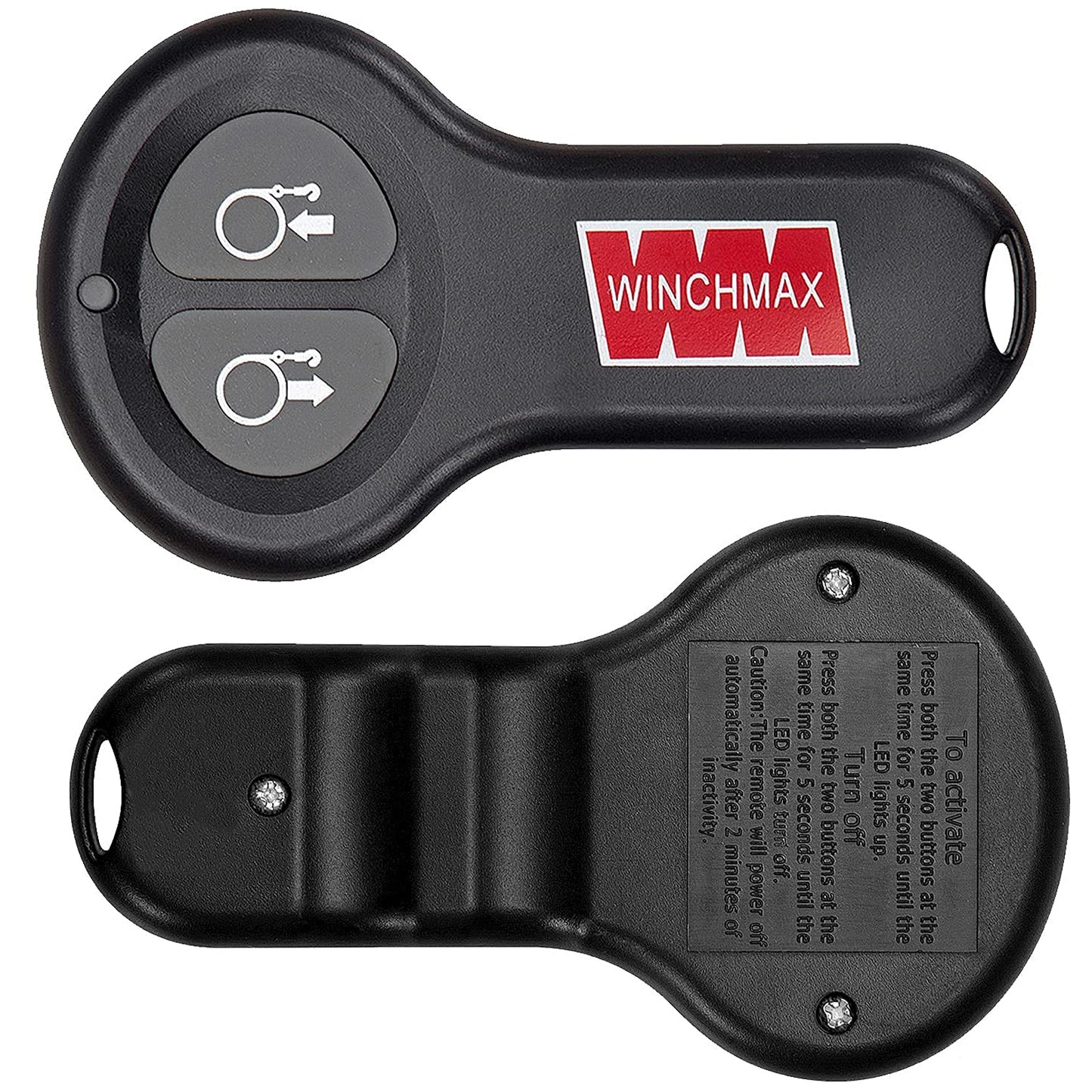

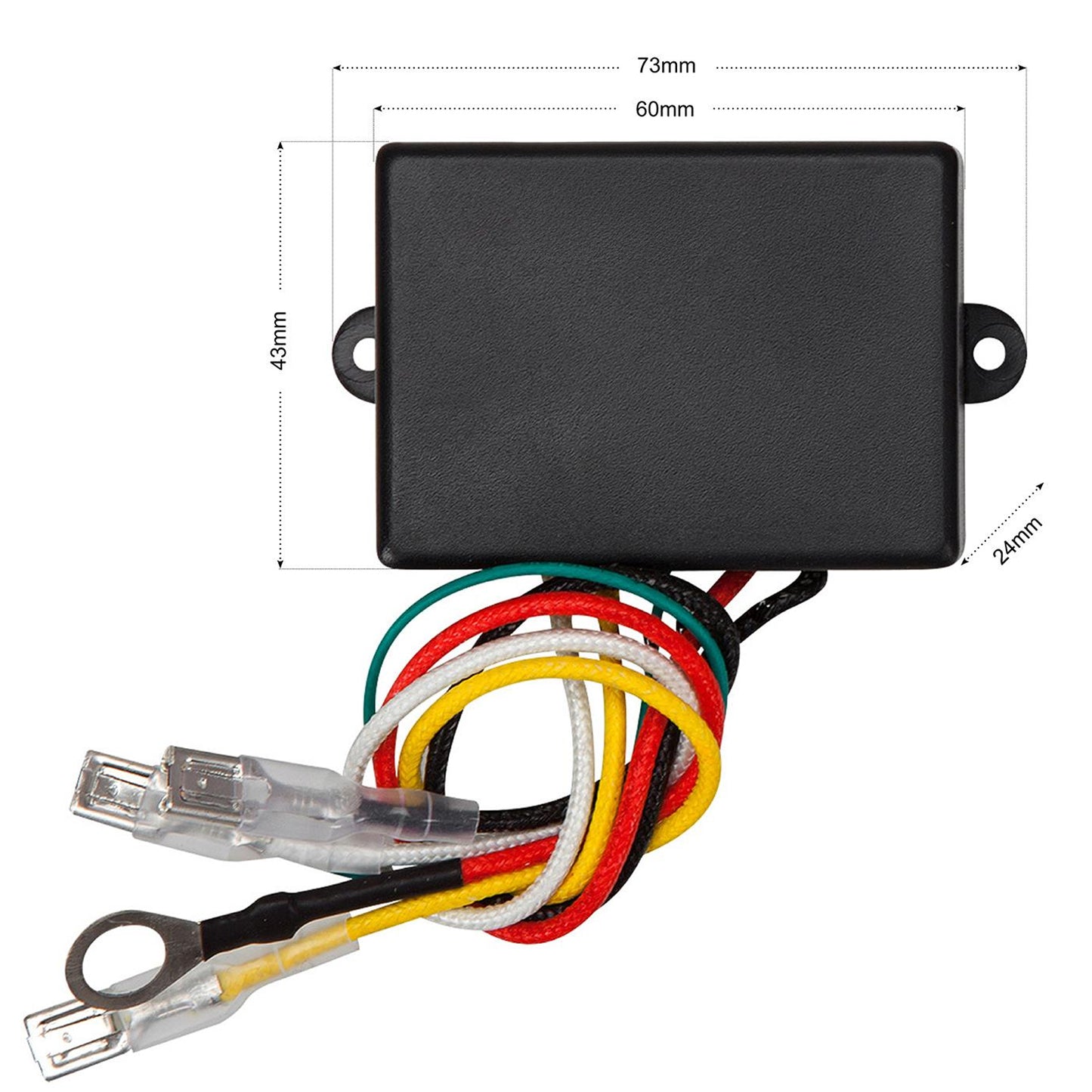

• Telecomandi wireless a lungo raggio di ultima generazione, doppi pulsanti.
• Motore elettrico ad avvolgimento in serie da 24 V, 6,8 CV/5,1 kW, super potente.
• Riduttore a tre stadi estremamente robusto con ingranaggi in acciaio temprato.
• Carcassa del motore e del riduttore ricavata dal pieno per la massima protezione dagli urti.
• Fune in acciaio zincato da 26 m x 9,5 mm.
• Nuovo collegamento della fune al tamburo con morsetto a vite senza testa per un fissaggio ultra sicuro della fune al tamburo.

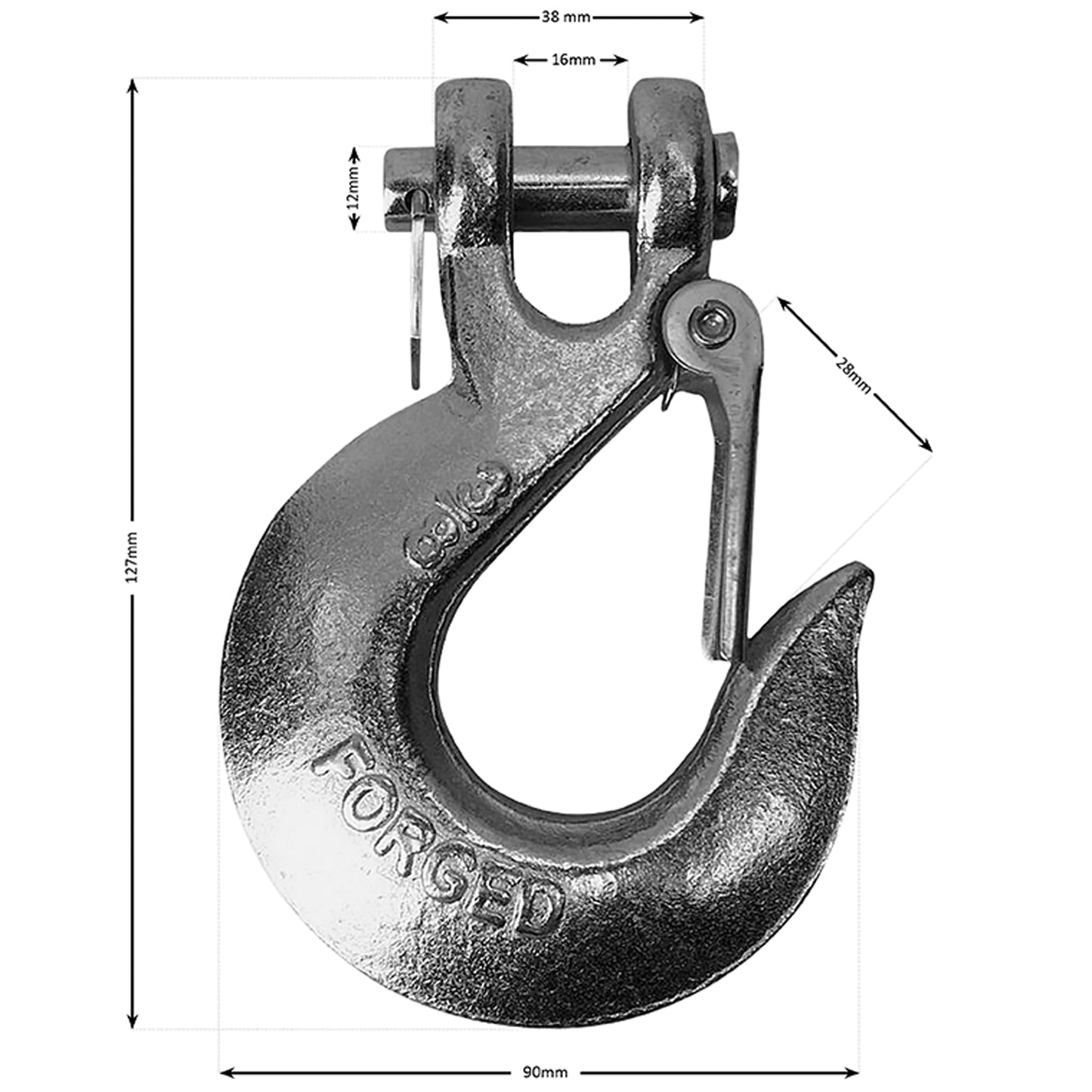

• Gancio a forcella 3/8 di pollice Forgiato in acciaio G70. Fermo di sicurezza e salvamano. Zincato per resistenza alla corrosione.

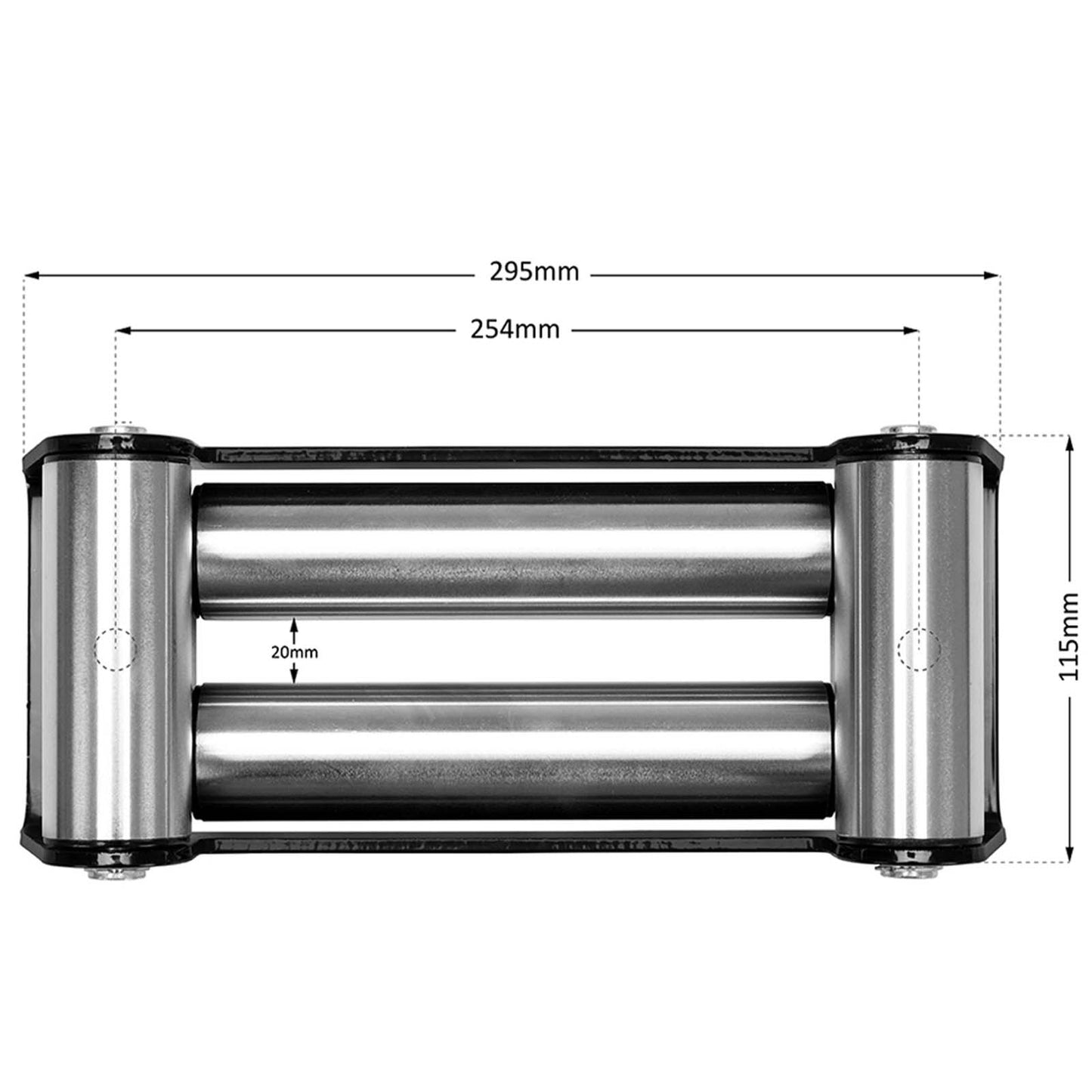

• Resistente passacavo a quattro rulli con rulli zincati.
• Solenoide monoblocco per impieghi gravosi, design all'avanguardia, ultra affidabile, impermeabile IP67.
• Cavo di alimentazione con impugnatura grande e cavo extra lungo da 4,5 m.
• Frizione a ruota libera con corona scorrevole.
• Kit di bulloni di fissaggio ad alta resistenza.
• Robusta copertura a marchio WINCHMAX per proteggere da acqua e sporco stradale.
• Resistente e costruito per durare - peso lordo 40 kg.
• Certificato CE e Costruito secondo i requisiti del sistema di gestione della qualità ISO9001.

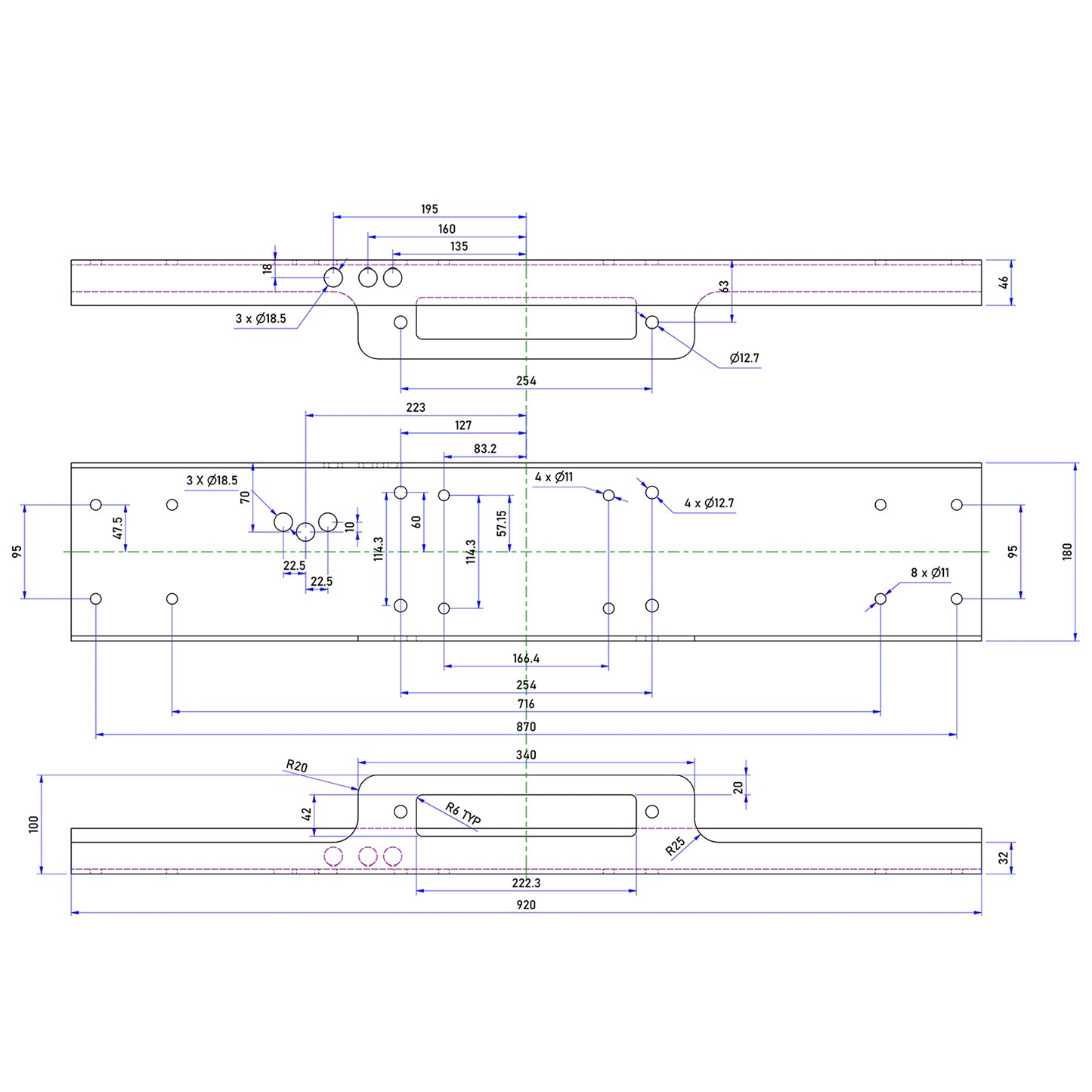

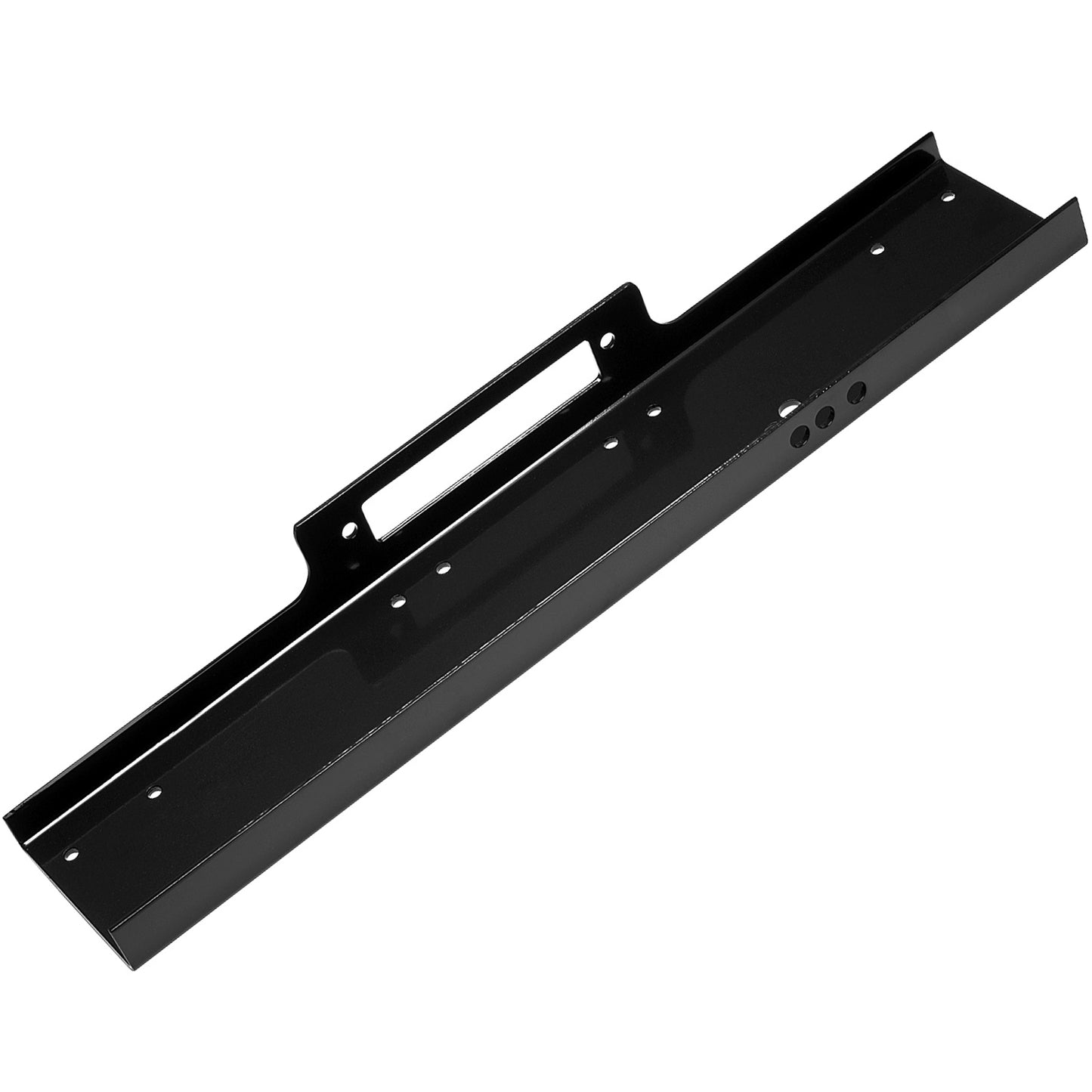

Piastra di montaggio

• Piastra di montaggio robusta, piegata e tagliata al laser tramite CNC da acciaio da 5 mm.
• Finitura verniciata a polvere resistente.
• Preforata per un'installazione rapida e semplice di verricello e passacavo.
• Ideale per applicazioni su camion e rimorchi con pianale di recupero.

Garanzia a vita leader del settore sui componenti meccanici e 3 anni di garanzia su quelli elettrici.
Fattura IVA fornita con ogni vendita.

Capacità di trazione singola	13.500 lb (6.123 kg)
Motore	24v 6,8cv/5,1kw, a eccitazione in serie
Comando	Interruttore remoto, cavo da 4,5m, entrata e uscita
Riduttore	Planetario a 3 stadi
Rapporto di riduzione	265:1
Frizione	Corona scorrevole
Freno	Automatico nel tamburo
Dimensioni tamburo	Diametro 63,5mm (2,5") Lunghezza 224mm (8,82”)
Finitura tamburo	Nero, verniciato
Cavo	26m di fune d'acciaio da 9,5mm (3/8") di diametro
Gancio	Gancio a forcella da 3/8 di pollice, zincato.
Bocca di guida	Bocca di guida a rulli a 4 vie
Batteria	Consigliato minimo 650CCA per l'uso del verricello
Cavi batteria	Calibro 2, 1,83m (72”) 25mmsq - diametro 5,6mm
Finitura verricello	Arancione originale verniciato a polvere
Peso (lordo)	40kg (88lb)

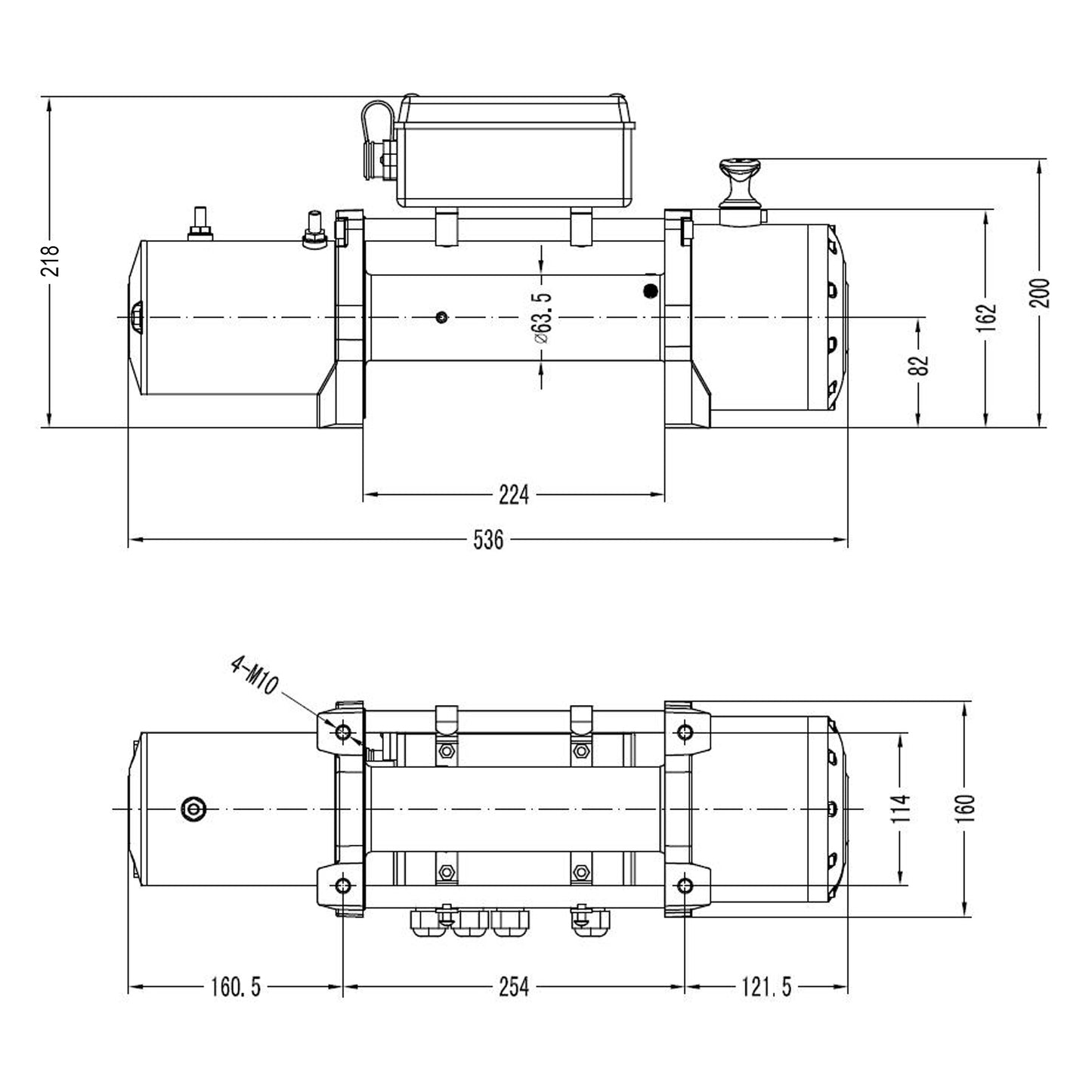

Dimensioni d'ingombro (LxPxA)	536 x 160 x 218mm (21,3" x 6,3" x 8,6")
Schema fori di montaggio	10,00” ±0,015" x 4,50” ±0,010" (254 x 114,3mm)
Corrente motore	65-500A
Velocità fune a vuoto	6,5m/min (21,3 ft/min)



Strato nominale	Trazione (lb)	Trazione (kg)	Fune totale sul tamburo (ft/m)
1	13.500	6.123	20,4/6,22
2	10.010	4.540	41/12,0
3	8.840	4.009	71/21,0
4	7.410	3.361	85/24,0



Trazione (lb/kg)	Velocità fune ft/min (m/min)	Motore (Ampere)
0 (0)	21,3ft (6,5m)	65A
2.000 (907)	11,5ft (3,5m)	126A
4.000 (1814)	9,4ft (2,85m)	175A
6.000 (2722)	7,9ft (2,4m)	230A
8.000 (3629)	6,5ft (2,0m)	280A
10.000 (4536)	5,8ft (1,75m)	355A
13.500 (6123	4,1 (1,25m)	415A
