Draadloze lierafstandsbediening. 12v, dubbele handzender

WINCHMAX Draadloze Lierafstandsbediening Set Twee Handzenders 12v

Kenmerken

• Bereik van meer dan 30m

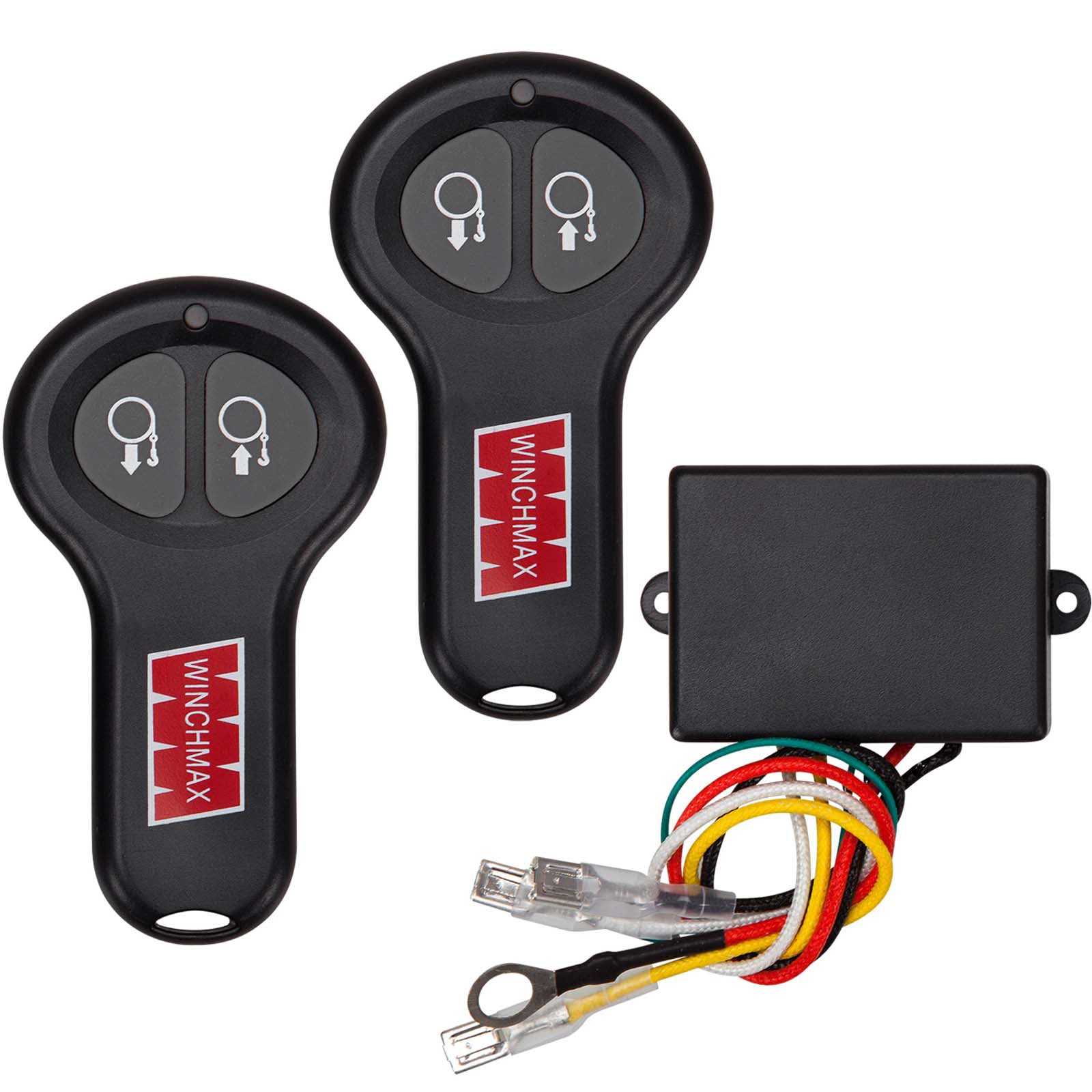

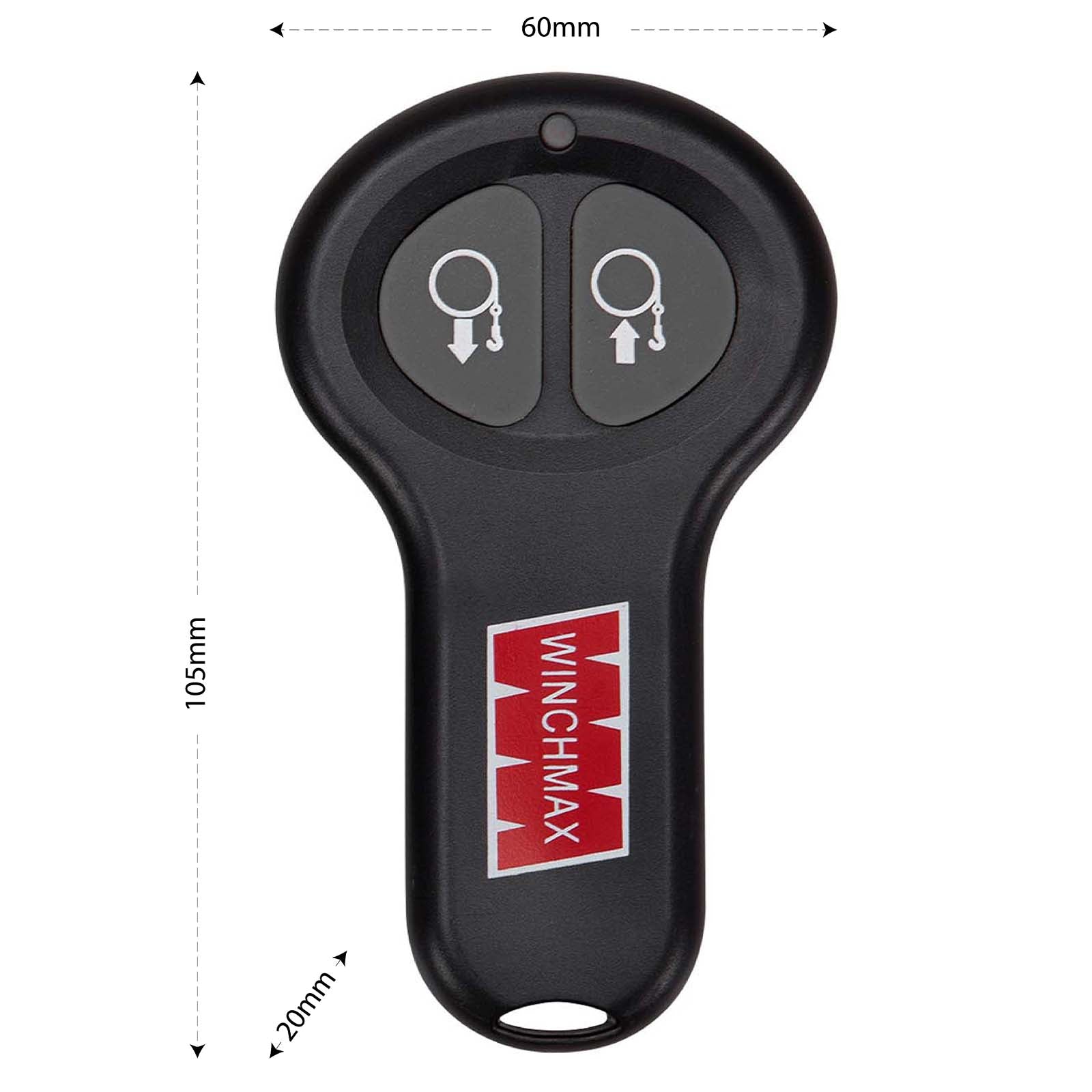

• Geleverd met twee handzenders.
• Verzegelde rubberen knoppen.
• Houd beide knoppen ingedrukt om in/uit te schakelen
• Automatische uitschakeling na 5 minuten zonder gebruik om de batterij te sparen
• Gratis - Geplaatste batterij in de afstandsbediening.
• Hittebestendige kabels met vooraf gemonteerde krimpkous-geïsoleerde aansluitingen.

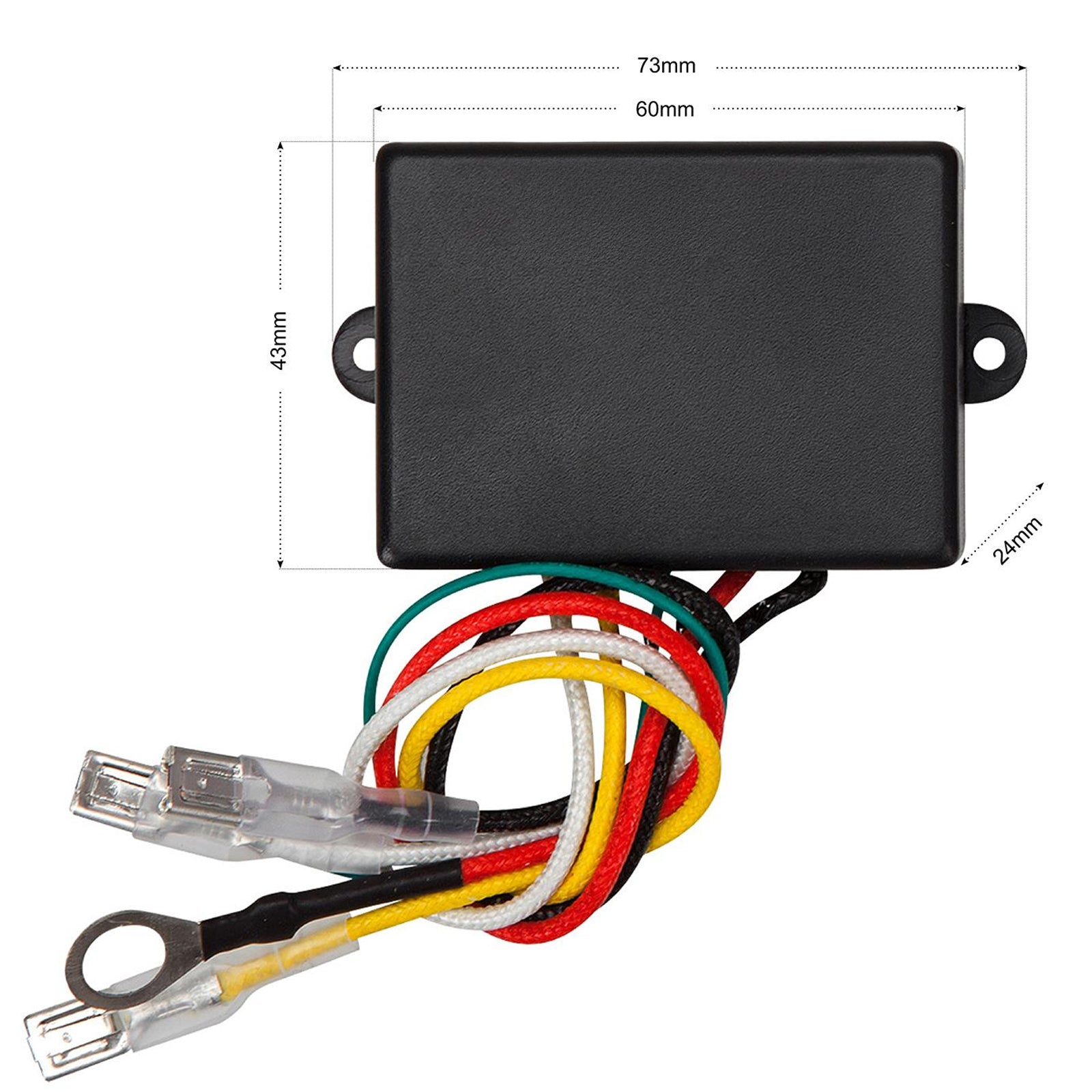

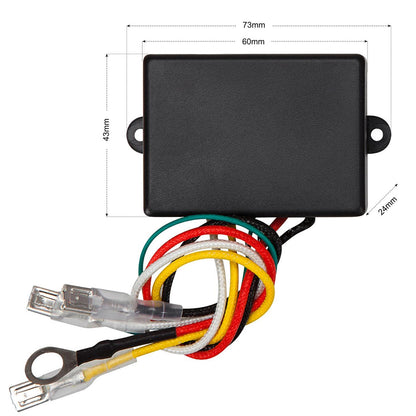

• Compacte ontvanger van slechts 60mm x 45mm x 22mm, dus past veilig in de meeste bedieningskasten.
• Eenvoudig te installeren, volledige installatie-instructies bijgeleverd.

Toonaangevende levenslange garantie op mechanische onderdelen & 3 jaar garantie op elektrische onderdelen.
Btw-factuur bij elke verkoop geleverd.

Instructies:

• Bedankt voor de aanschaf van een draadloze afstandsbedieningsset van WINCHMAX. Dit product hoort jarenlang probleemloos te werken, maar het is essentieel dat het correct wordt geïnstalleerd, omdat er anders onherstelbare schade aan de microcircuits kan ontstaan.
• Het basisprincipe van de werking is dat zodra de ontvanger is aangesloten op een stroombron, de twee uitgangsdraden van de ontvanger onder spanning komen te staan (12v of 24v, afhankelijk van het model) wanneer de bijbehorende knop op de zender (handzender) wordt ingedrukt.
• De uitgang kan vervolgens worden gebruikt om de trigger-aansluitingen op een secundair contactor (solenoïde) te bedienen om de hoofdbelasting (bijv. een lier) te schakelen.
• De uitgangen mogen NOOIT met de aarde worden verbonden, omdat ze anders kortsluiten en doorbranden.
• Als u twijfelt welke aansluitingen de trigger-aansluitingen op uw solenoïde zijn, controleer dit dan eerst met een dun stukje draad aangesloten op de positieve voeding; wanneer u dit op een van de trigger-aansluitingen van de solenoïde houdt, moet de lier in één richting draaien, en als u het op de andere trigger-aansluiting houdt, moet deze in de tegenovergestelde richting werken.
• In de meeste gevallen zijn lieren uitgerust met een insteekbare bedrade afstandsbediening; aan de achterkant van de aansluiting voor deze bediening ziet u drie draden. Een van de draden is de positieve voeding naar de schakelaar van de bedrade afstandsbediening; afhankelijk van de kant waarop de schakelaar wordt ingedrukt, wordt deze voeding omgeleid naar een van de andere twee draden (de uitgangsdraden), die op hun beurt verbonden zijn met de trigger-aansluiting van de solenoïde.
• Er zijn veel verschillende soorten besturingsconfiguraties, maar als u het basisprincipe van de werking begrijpt, zou u dit op elk type systeem moeten kunnen toepassen. We hebben een schema bijgevoegd van het meest voorkomende lierbesturingssysteem met een enkele solenoïde (in ons diagram zijn de trigger-aansluitingen op de solenoïde gelabeld als 1 & 3), maar als u twijfelt over de manier waarop u uw afstandsbediening moet aansluiten, doe dit dan NIET voordat u onze hulplijn tijdens kantooruren heeft geraadpleegd voor advies.
