13.500lb (6.123kg) 'SL-serie' originele oranje 12v lier. 24m x 9,5mm staalkabel, draadloze afstandsbediening.

13.500lb (6.123kg) SL-serie originele oranje 12v elektrische lier, dubbele draadloze afstandsbediening.

Ideaal voor bergingsvoertuigen en 4x4's tot 3,5 ton

Kenmerken

• 13.500lb (6.123kg) trekkracht in rechte lijn SL-serie 12v elektrische lier.
• Geavanceerde draadloze combinatie-afstandsbedieningen met groot bereik, twee handsets.
• Superkrachtige 12v 6,8pk/5,1kw serie-gewonden elektromotor.
• Enorm ultra-robuuste drietraps versnellingsbak met gehard stalen tandwielen.
• Motor- en versnellingsbakbehuizing gefreesd uit massief staal voor maximale impactbescherming.
• 24m x 9,5mm staalkabel uit meerdere strengen.
• Nieuwe kabelaansluiting door de trommel met stelschroefklem voor een ultra-veilige bevestiging van de kabel aan de trommel.

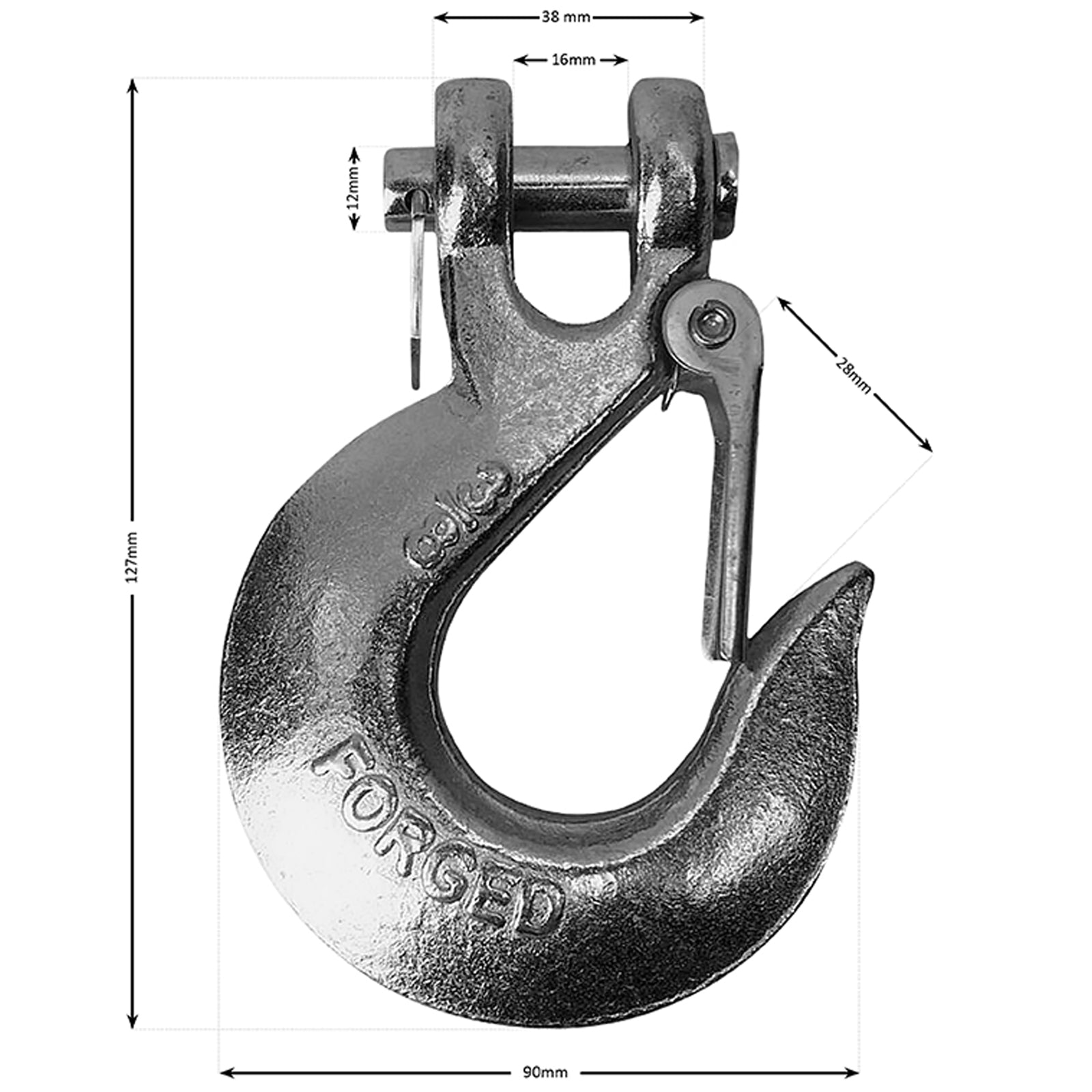

• Clevis-haak met veiligheidspal en handbescherming. 3/8 inch G70 gesmeed. Verzinkt voor corrosiebestendigheid.
• Robuuste vierrollige kabelgeleider met verzinkte rollen.
• Heavy-duty solenoïde uit één stuk, nieuwste ontwerp, ultra-betrouwbaar, IP67 waterdicht.
• Handbediening met grote grip voor in-/uitrollen.
• Vrijloopkoppeling met schuifringwiel.
• Set met trekvaste bevestigingsbouten.
• Sterke WINCHMAX-hoes ter bescherming tegen water en straatvuil.
• Heavy-duty & gebouwd om lang mee te gaan - brutogewicht 40kg.
• CE-gecertificeerd & gebouwd volgens de ISO9001 kwaliteitsmanagementsysteemvereisten.

Vergeet uw montageplaat niet.

WINCHMAX maakt de beste montageplaten voor een snelle en eenvoudige installatie. Klik hier voor onze aanbevolen montageplaten voor deze lier.



Toonaangevende levenslange garantie op mechanische onderdelen & 3 jaar garantie op elektrische onderdelen.
Bij elke verkoop wordt een btw-factuur verstrekt.

Nominale trekkracht (enkelvoudig)	13.500lb (6.123kg)
Motor	12v 6,8pk/5,1kW serie-gewonden
Bediening	Afstandsbediening met grote greep, 4,5m kabel
Overbrenging	3-traps planeetwieloverbrenging
Reductieverhouding	265:1
Koppeling	Glijdende tandkrans
Remsysteem	Automatisch in de trommel
Trommelafmetingen	Diameter 64mm (2,5") lengte 224mm (8,82”)
Afwerking trommel	Zwart, gelakt.
Kabel	24m x 9,5mm (3/8") diameter staalkabel
Haak	Gaffelhaak met veiligheidsklep, verzinkt.
Kabelgeleider	4-weg rollenvenster
Accu	Aanbevolen minimaal 650CCA voor lieren
Accukabels	2 gauge, 1,83m (72”) 25mm² - 5,6mm diameter
Afwerking lier	Origineel oranje poedercoating
Gewicht (GW)	40kg (88lb)
Totale afmetingen (LxBxH)	536 x 160 x 218mm (21,3" x 6,3" x 8,6")
Bevestigingspatroon bouten	10,00” ±0,015" x 4,50” ±0,010" (254 x 114,3mm)
Motorstroom	65-500A
Lijnsnelheid zonder belasting	7,5m/min (24,6 ft/min)
Waterbestendig	IP67-classificatie



Laag	Trekkracht (lb)	Trekkracht (kg)	Totale kabel op trommel (ft/m)
1	13.500	6.123	20,4 (6,22)
2	9.530	4.332	41 (12,0)
3	7.929	3.604	71 (21,0)
4	6.770	3.077	85 (24,0)



Trekkracht (lb/kg)	Lijnsnelheid ft/min (m/min)	Motor (Ampère)
0 (0)	24,6ft (7,5m)	70A
3.000 (1.363)	11,48ft (3,5m)	138A
6.000 (2.727)	8,86ft (2,7m)	218A
9.000 (4.090)	7,72ft (2,2m)	260A
13.500 (6.123)	5,58ft (1,7m)	350A
