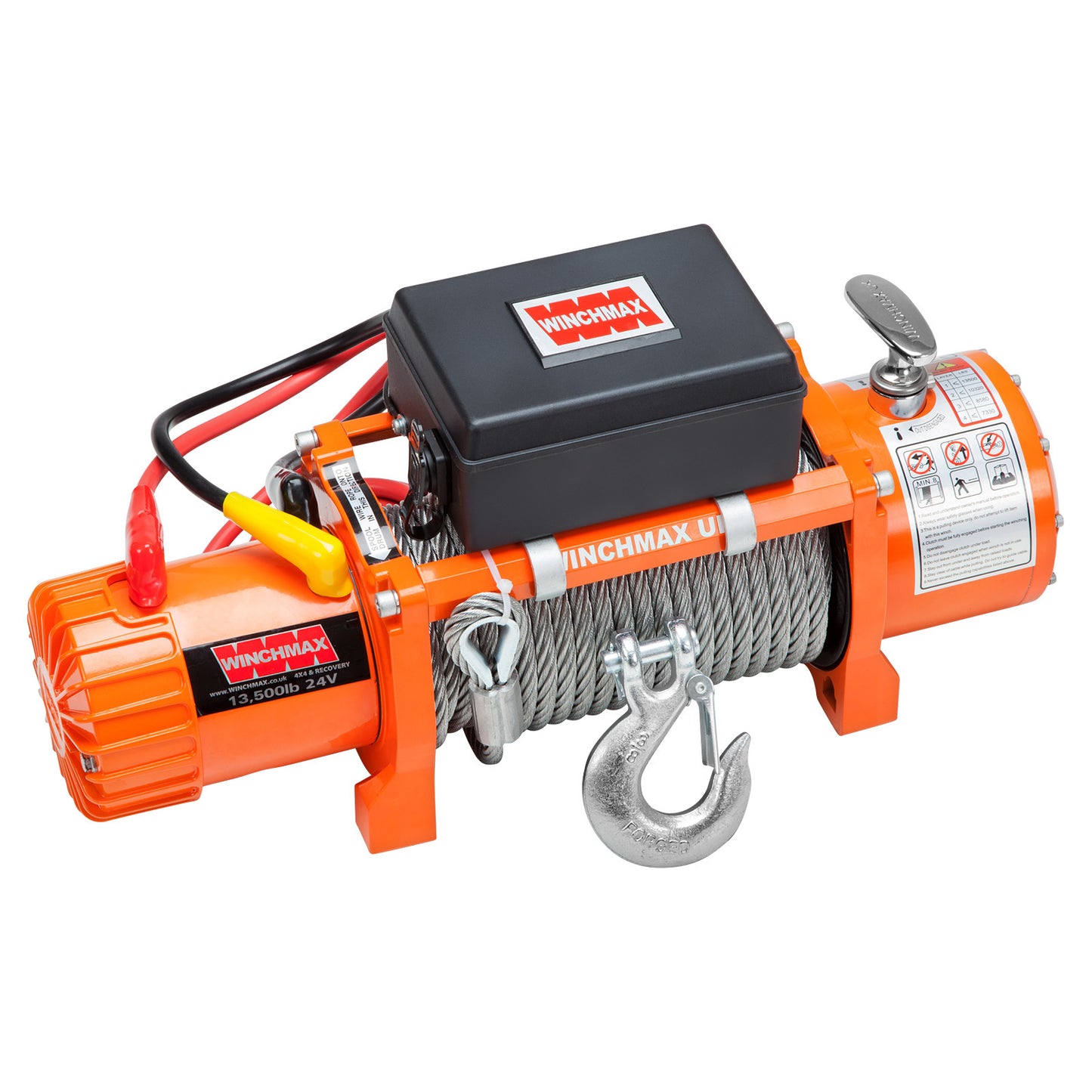

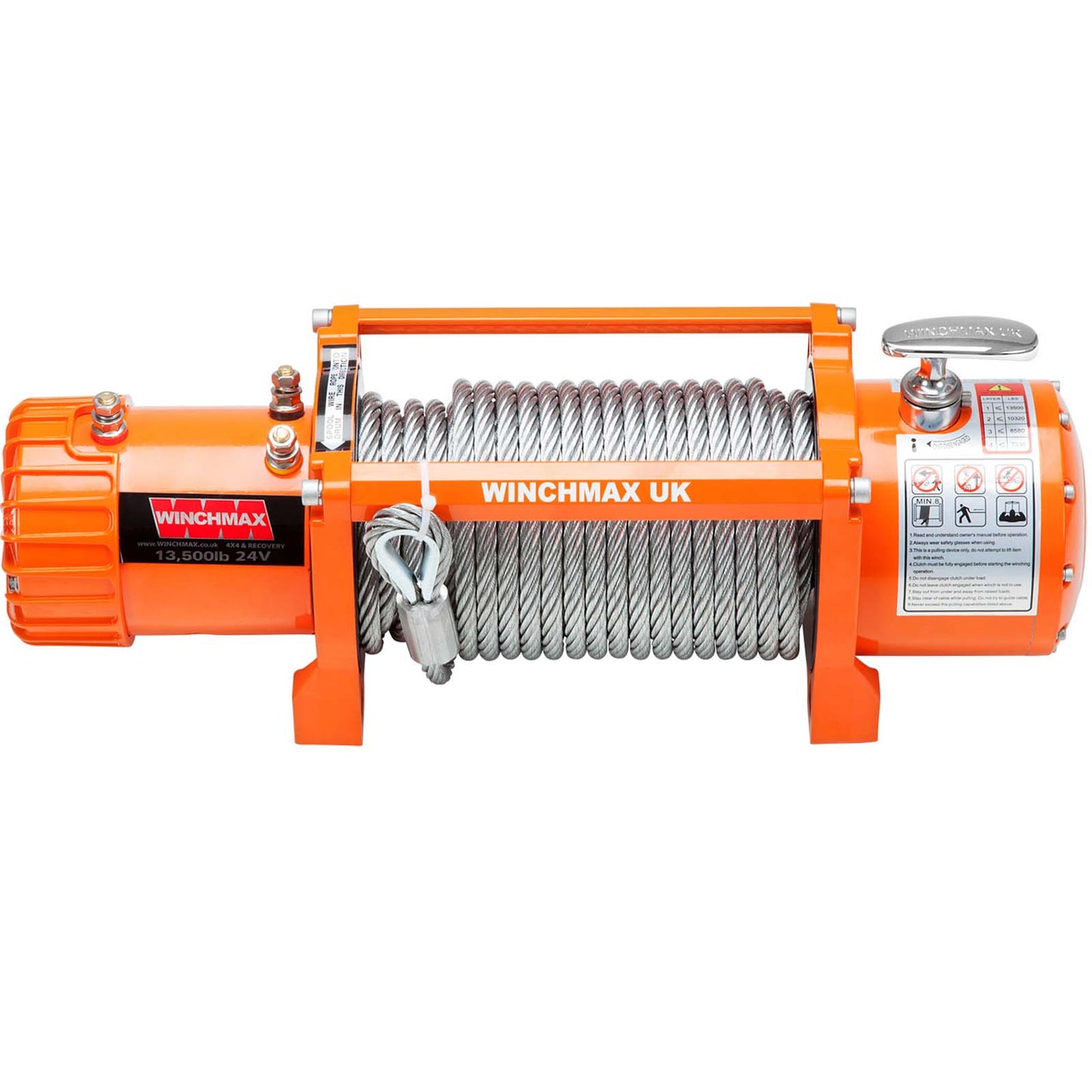

13.500 lbs 24V lier. 26m x 9,5mm staalkabel.

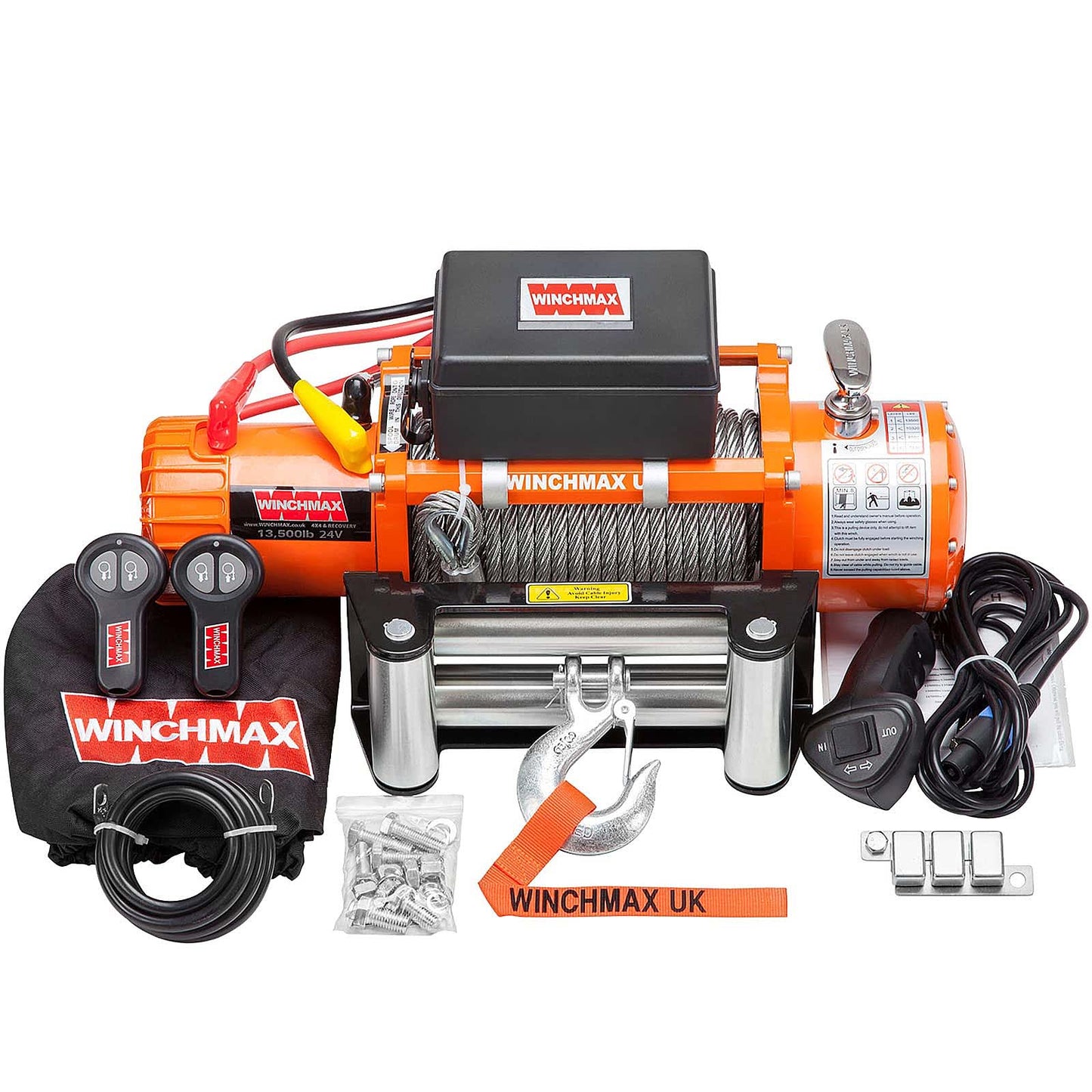

13.500lb (6.123kg) Originele Oranje 24v Elektrische Lier, Staalkabel, Dubbele Draadloze Afstandsbediening

Ideaal voor bergingsvoertuigen en 4x4's tot 3,5T

Kenmerken

• 13.500lb (6.123kg) trekkracht in rechte lijn, 24v elektrische lier.

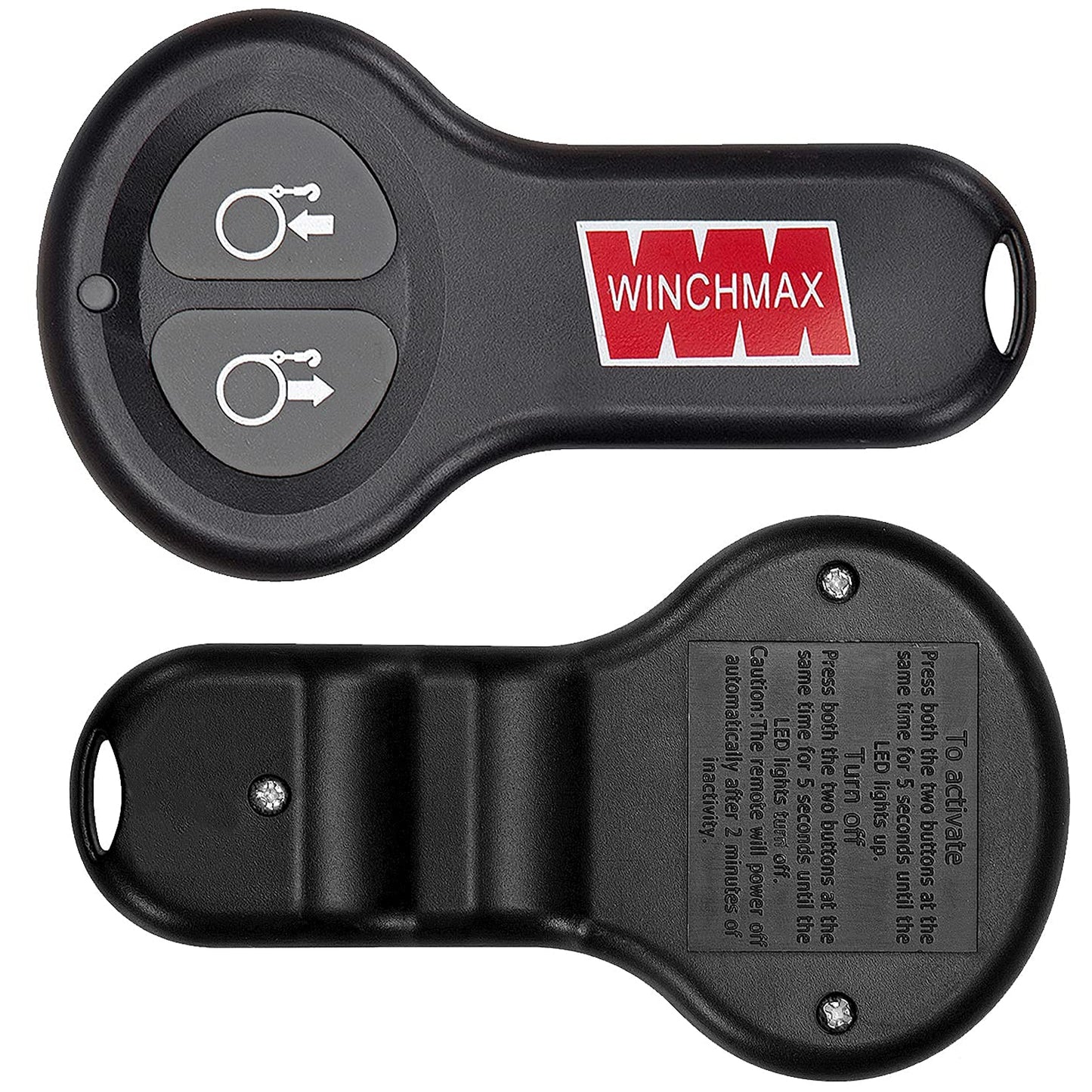

• Nieuwste technologie draadloze afstandsbedieningen met groot bereik, dubbele handsets.
• Superkrachtige 24v 6,8pk/5,1kw 'series wound' elektromotor.
• Enorm robuuste drietraps versnellingsbak met gehard stalen tandwielen.
• Motor- en versnellingsbakbehuizing gefreesd uit massief staal voor maximale bescherming tegen schokken.
• 26m x 9,5mm gegalvaniseerde stalen staalkabel.
• Nieuwe kabelverbinding door de trommel met stelschroefklem voor een uiterst veilige bevestiging van de kabel aan de trommel.

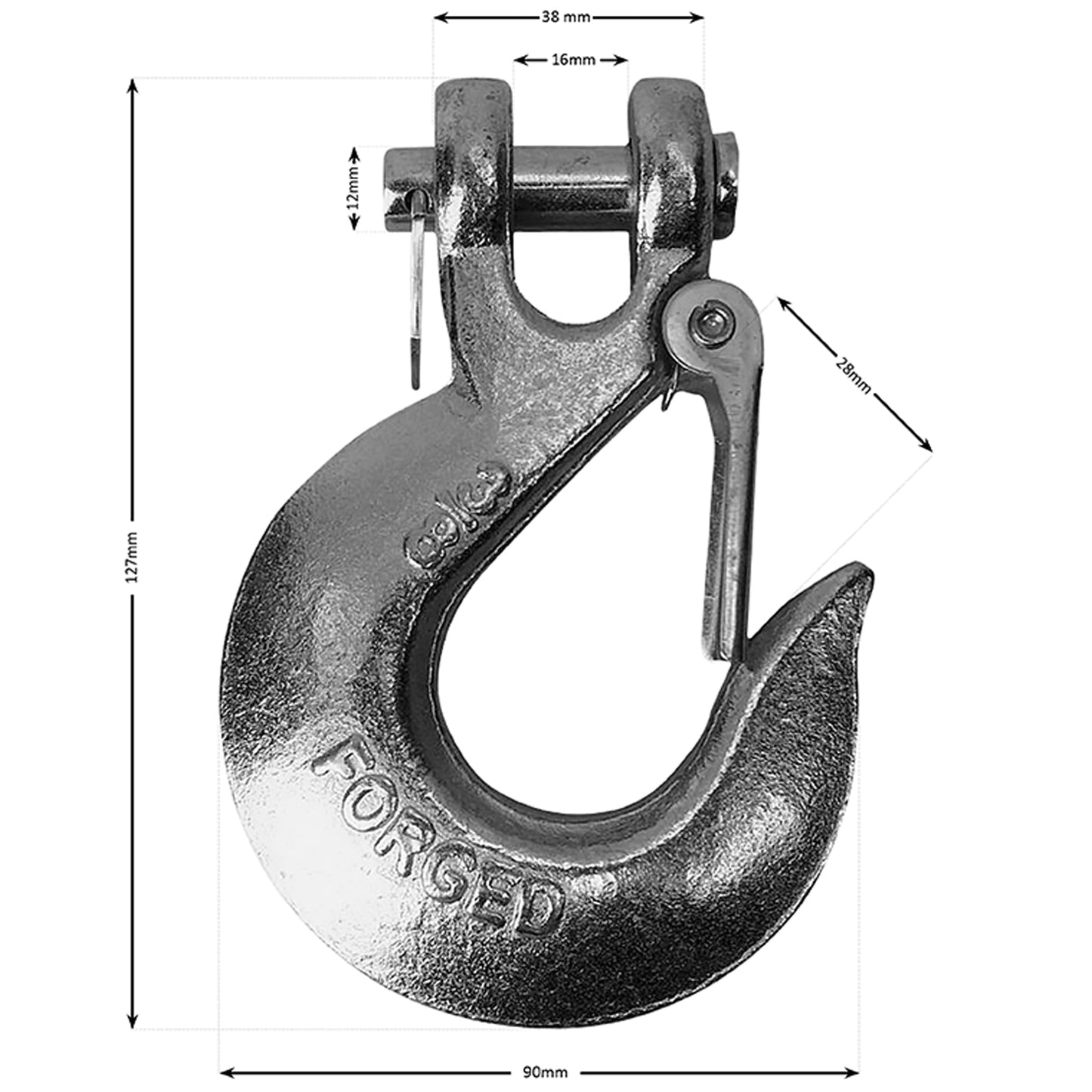

• Gaffelhaak 3/8 inch G70 kwaliteit gesmeed. Met veiligheidsklep en handbeschermer. Verzinkt voor corrosiebestendigheid.

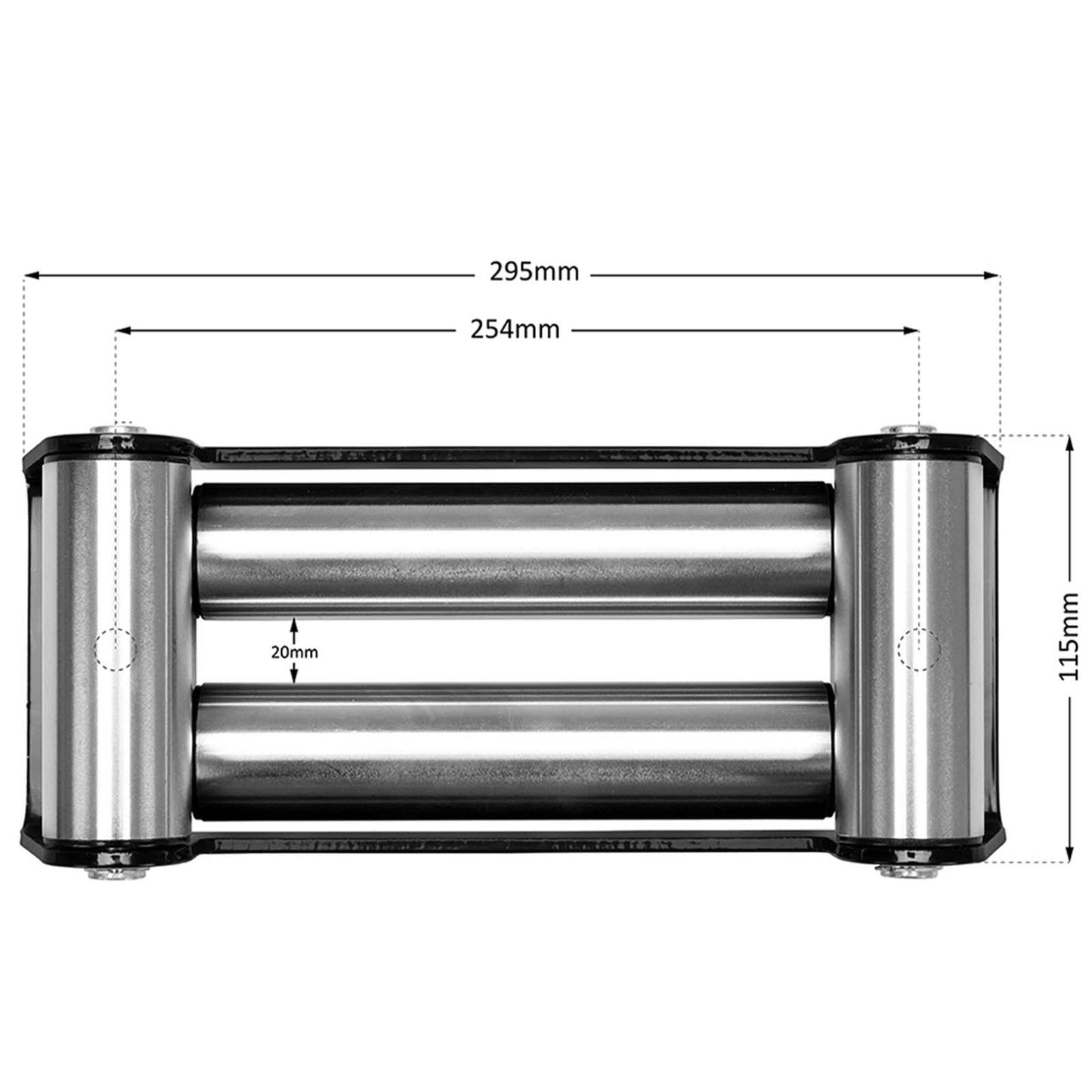

• Robuuste vierrols-kabelgeleider met verzinkte rollen.

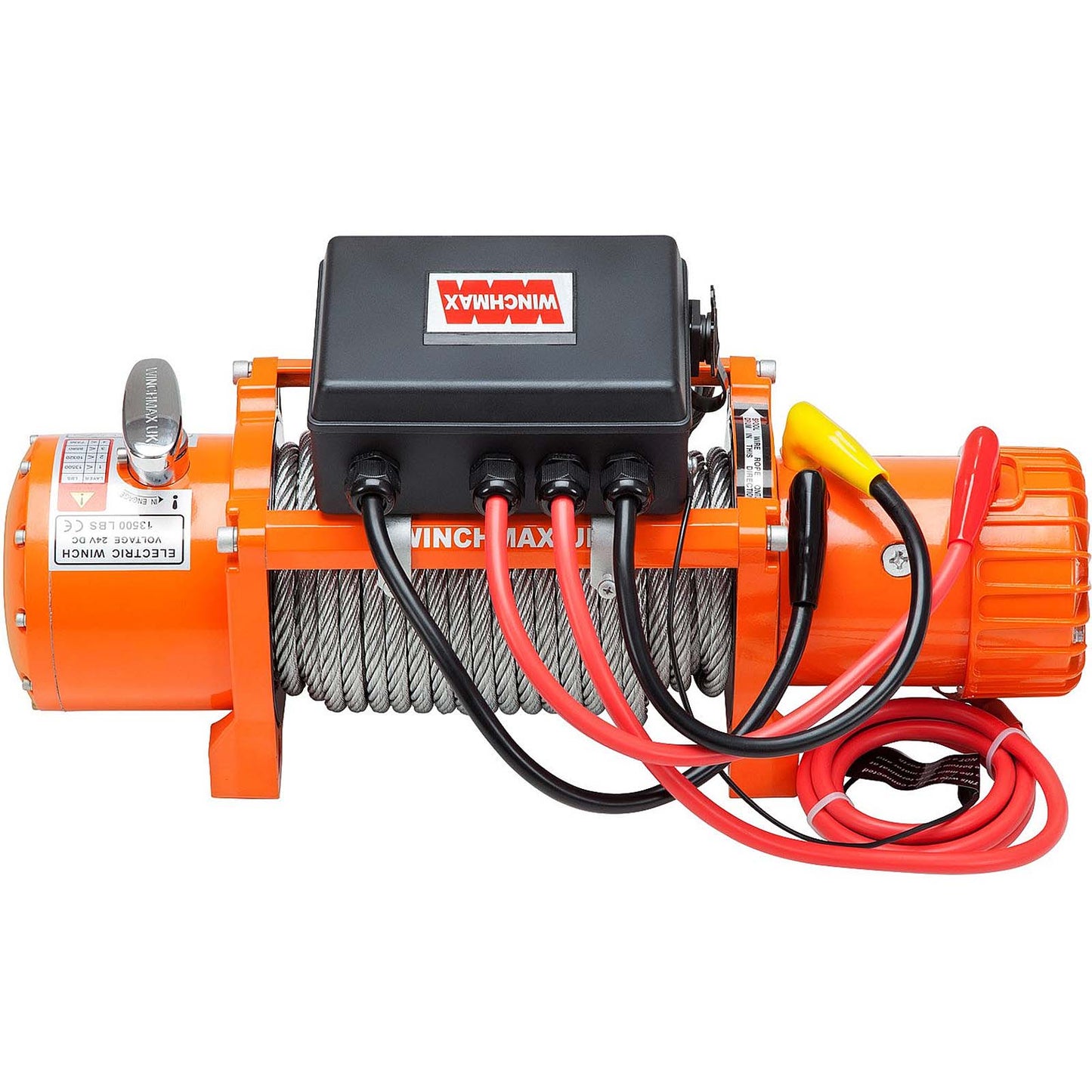

• Heavy-duty solenoïde uit één stuk, nieuwste ontwerp, uiterst betrouwbaar, IP67 waterdicht.
• Bedrade afstandsbediening voor in/uit met grote grip en extra lang snoer van 4,5m.
• Vrijloopkoppeling met schuifring.
• Set bevestigingsbouten met hoge treksterkte.

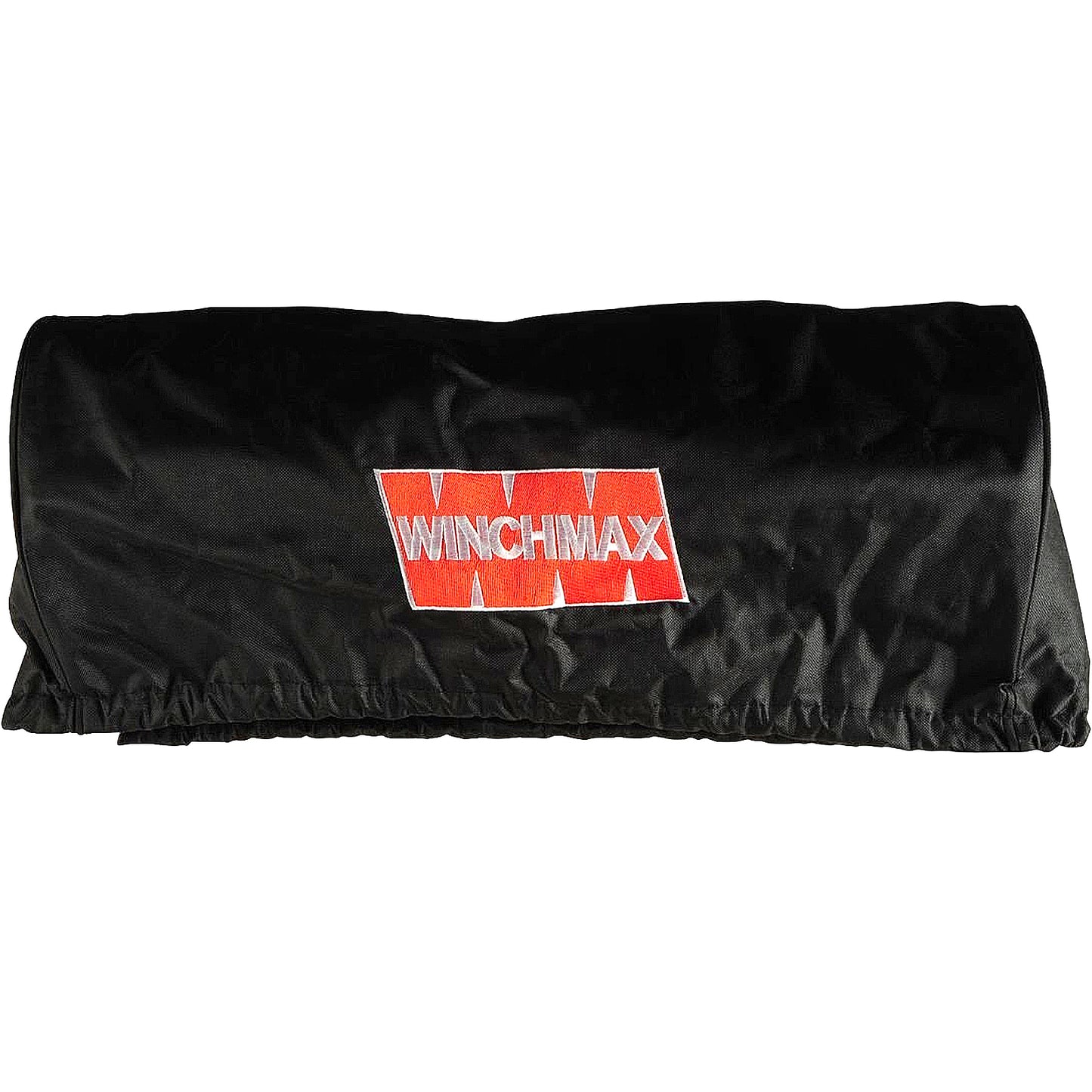

• Sterke WINCHMAX-hoes ter bescherming tegen water en straatvuil.
• Heavy-duty & gebouwd om lang mee te gaan - brutogewicht 40kg.
• CE-gecertificeerd & gebouwd volgens de vereisten van het ISO9001-kwaliteitsmanagementsysteem.

Vergeet uw montageplaat niet.

WINCHMAX maakt de beste montageplaten voor een snelle en eenvoudige installatie. Klik hier voor onze aanbevolen montageplaten voor deze lier.

Toonaangevende levenslange garantie op mechanische onderdelen & 3 jaar garantie op elektrische onderdelen.
Bij elke verkoop wordt een btw-factuur verstrekt.

Nominale trekkracht (enkele lijn)	13.500lb (6.123kg)
Motor	24v 6.8pk/5,1kW, seriegewonden
Bediening	Afstandsbediening met schakelaar, kabel van 4,5 m, in en uit
Tandwielkast	3-traps planetair
Overbrengingsverhouding	265:1
Koppeling	Schuivende tandkrans
Remmechanisme	Automatisch in de trommel
Trommelafmetingen	Diameter 63,5 mm (2,5”) Lengte 224 mm (8,82”)
Afwerking trommel	Zwart, gelakt
Kabel	26m x 9,5mm gegalvaniseerde stalen kabel
Haak	Vorkhaak 3/8 inch, verzinkt
Kabelgeleider	4-weg rollenvenster
Accu	Minimaal 650CCA aanbevolen voor lieren
Accukabels	2 gauge, 1,83m (72”) 25mm² - 5,6mm diameter
Afwerking lier	Originele oranje poedercoating
Gewicht (GW)	40kg (88lb)
Totale afmetingen (LxBxH)	536 x 160 x 218mm (21,3” x 6,3” x 8,6”)
Montagepatroon bouten	10,00” ±0,015" x 4,50” ±0,010” (254 x 114,3mm)
Motorstroom	65-500A
Lijnsnelheid zonder belasting	6,5m/min (21,3 ft/min)



Laag nominaal	Trekkracht (lb)	Trekkracht (kg)	Totale kabel op trommel (ft/m)
1	13.500	6.123	20,4/6,22
2	10.010	4.540	41/12,0
3	8.840	4.009	71/21,0
4	7.410	3.361	85/24,0



Trekkracht (lb/kg)	Lijnsnelheid ft/min (m/min)	Motor (Ampère)
0 (0)	21,3ft (6,5m)	65A
2.000 (907)	11,5ft (3,5m)	126A
4.000 (1814)	9,4ft (2,85m)	175A
6.000 (2722)	7,9ft (2,4m)	230A
8.000 (3629)	6,5ft (2,0m)	280A
10.000 (4536)	5,8ft (1,75m)	355A
13.500 (6123)	4,1 (1,25m)	415A
