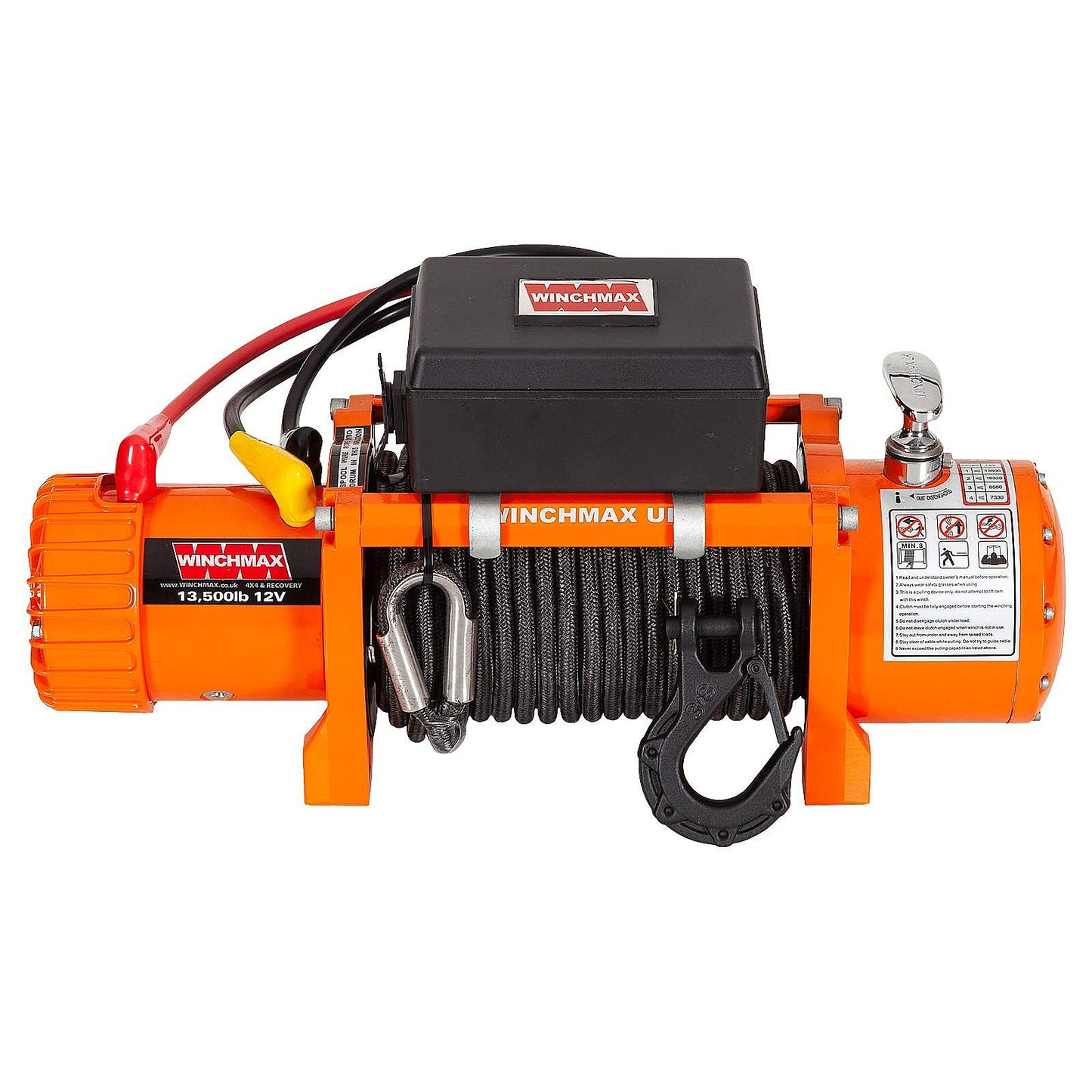

13.500 lb 12 V elektrische Winde. Montageplatte. 15 m x 10 mm Armourline-Seil. 3/8 Zoll Haken.

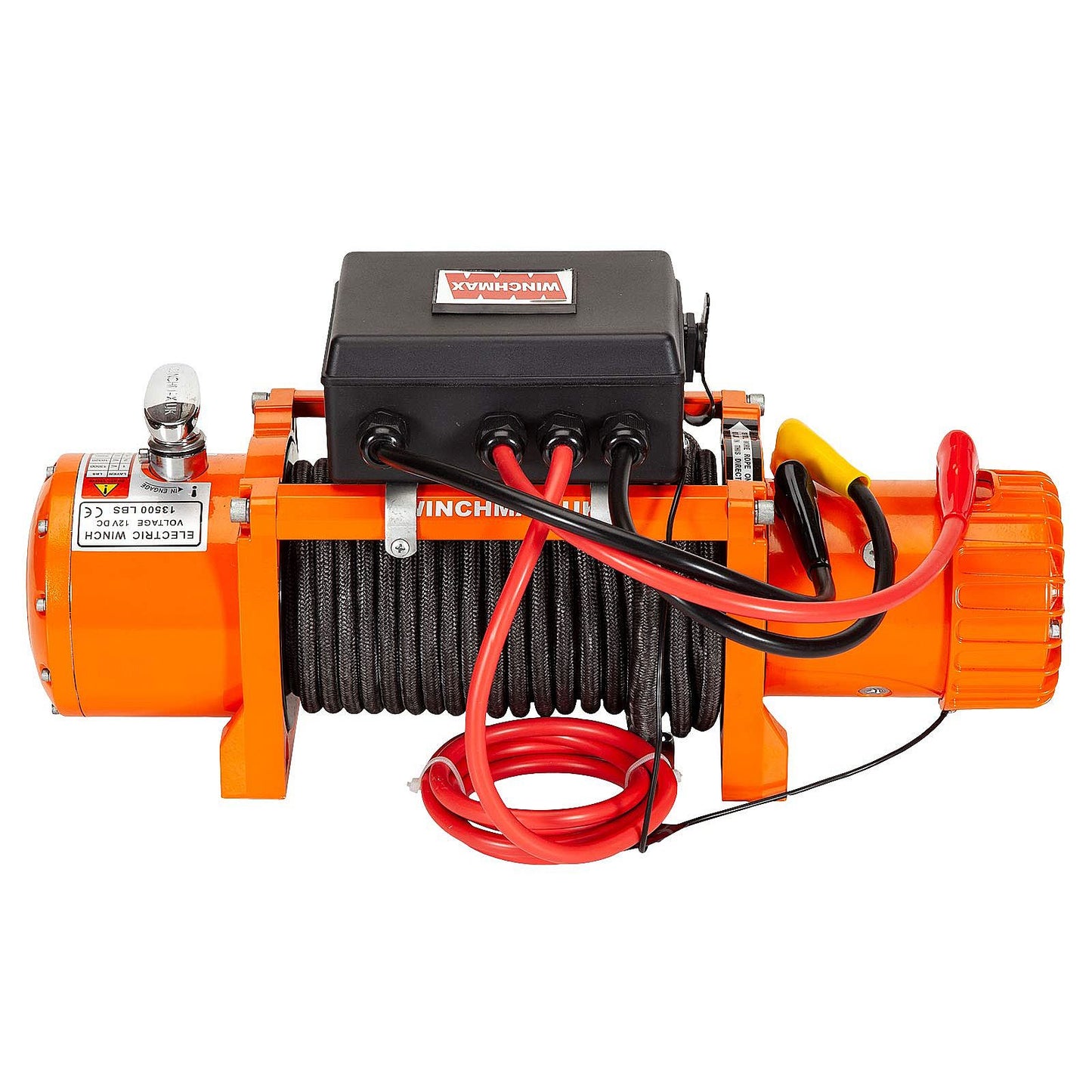

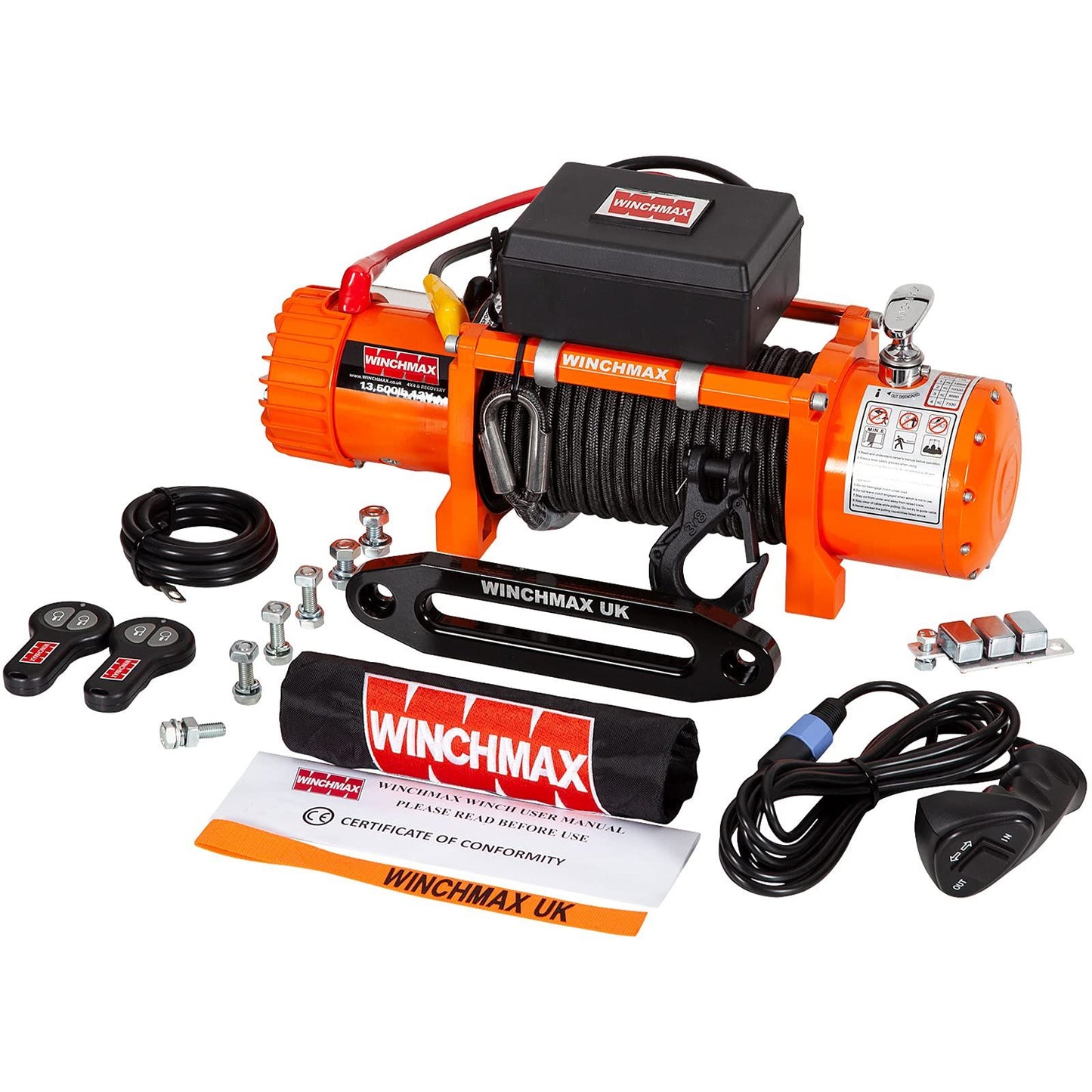

13.500 lb (6.123 kg) Original orange 12-V-Winde, kompakte Montageplatte. Armourline-Seil. Batterietrennschalter. Zwei kabellose Fernbedienungen.

Ideal für Abschleppwagen und Geländewagen bis 3,5 t

Winde

• 13.500 lb (6.123 kg) elektrische 12-V-Winde mit gerader Zugkraft.
• Drahtlose Fernbedienungen mit großer Reichweite der neuesten Technologie, zwei Mobilteile.
• Superstarker 12-V-Elektromotor mit 6,8 PS/5,1 kW und Reihenschluss.
• Massives, ultrarobustes dreistufiges Getriebe mit Zahnrädern aus gehärtetem Stahl.
• Motor- und Getriebegehäuse aus Billetstahl gefertigt für maximalen Aufprallschutz.
• 15 m x 10 mm Armourline, doppelt geflochtenes Kunststoffseil. Durchschnittliche Bruchlast 9.500 kg.
• Neue Seilverbindung durch die Trommel mit Madenschraubenklemme für eine ultrasichere Seilbefestigung an der Trommel.

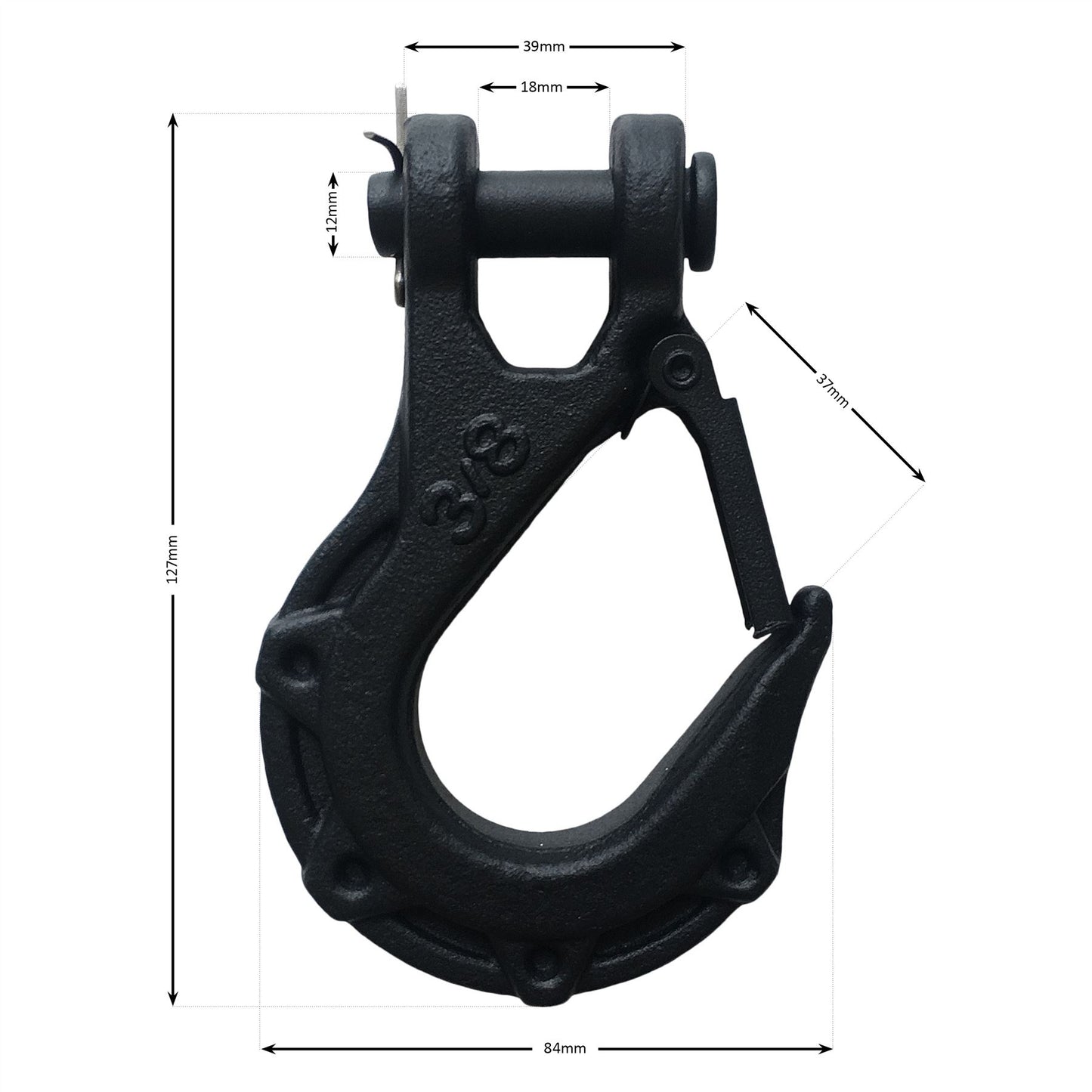

• Taktischer Gabelkopfhaken 3/8 Zoll, Güte G70, geschmiedet. Sicherheitsverschluss und Handschoner, schwarz.
• WINCHMAX Aluminium-Klüsenführung. Präzise CNC-gefräst, lasergraviert.
• Hochleistungs-Einteiler-Magnetschalter, neuestes Design, extrem zuverlässig und wasserdicht nach IP67.
• Stromanschluss/-ausgang, Wanderleine mit großem Griff und 4,5 m langem Kabel.

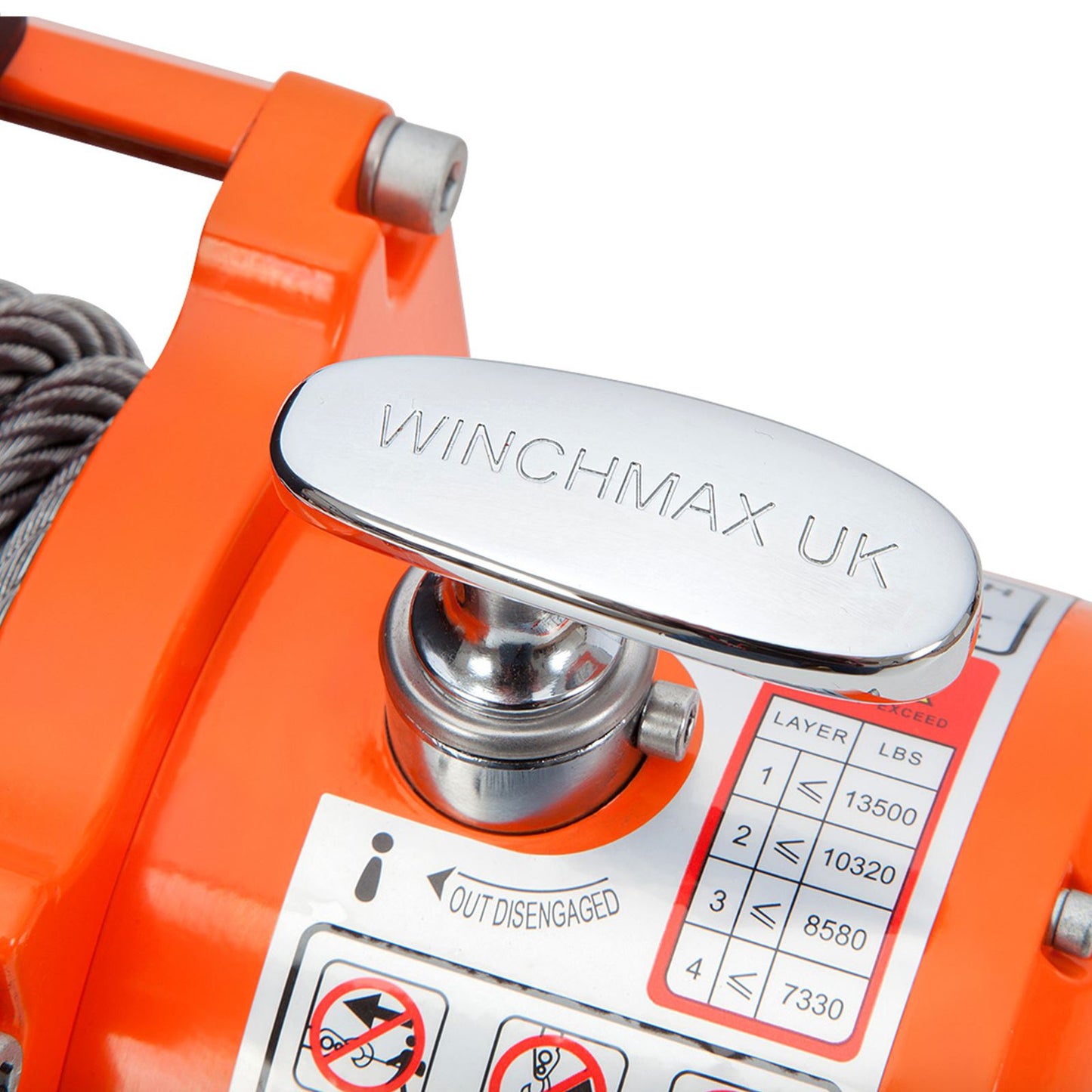

• Gleitring-Freilaufkupplung.
• Hochfester Befestigungsschraubensatz.
• Robuste Abdeckung der Marke WINCHMAX zum Schutz vor Wasser und Straßenschmutz.

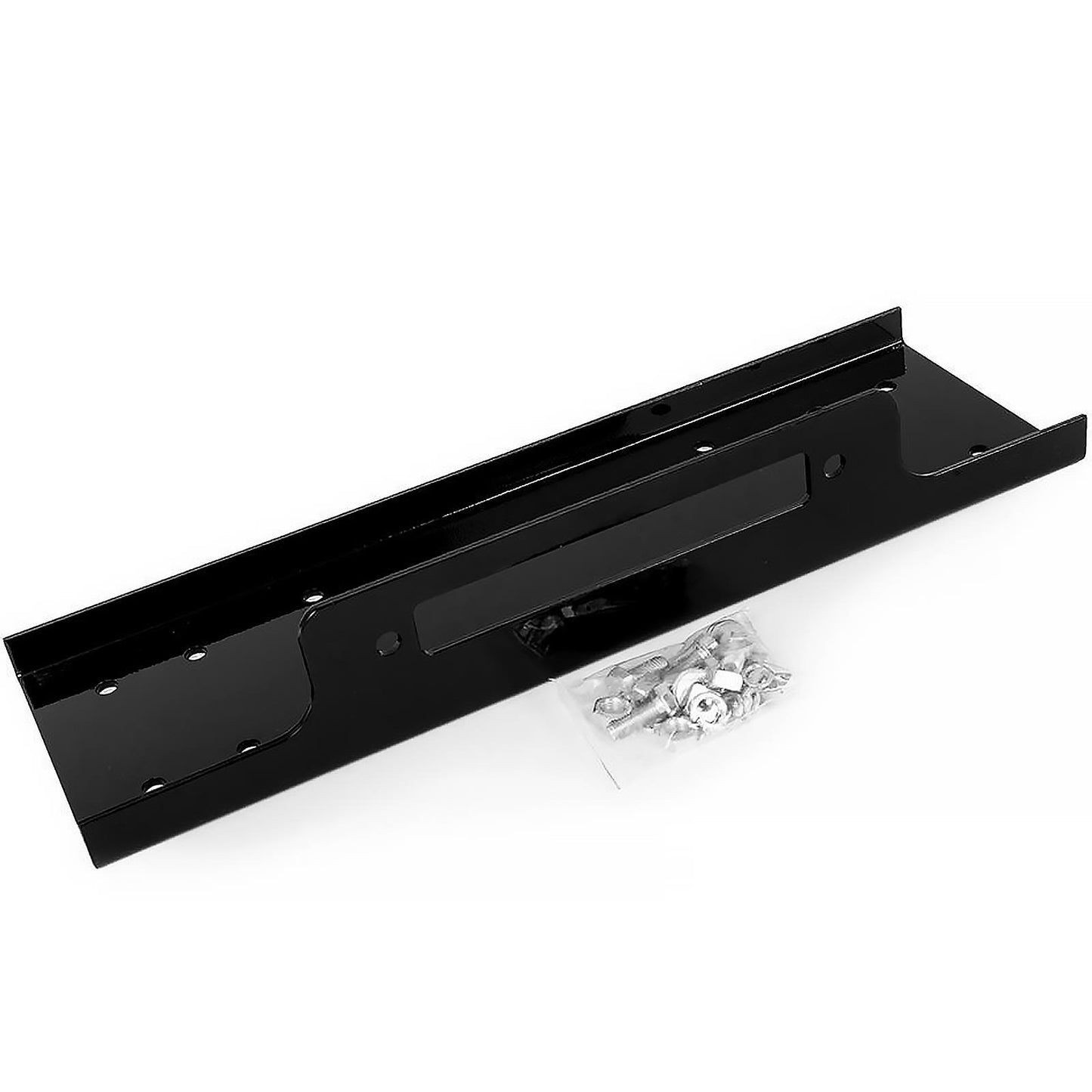

Montageplatte

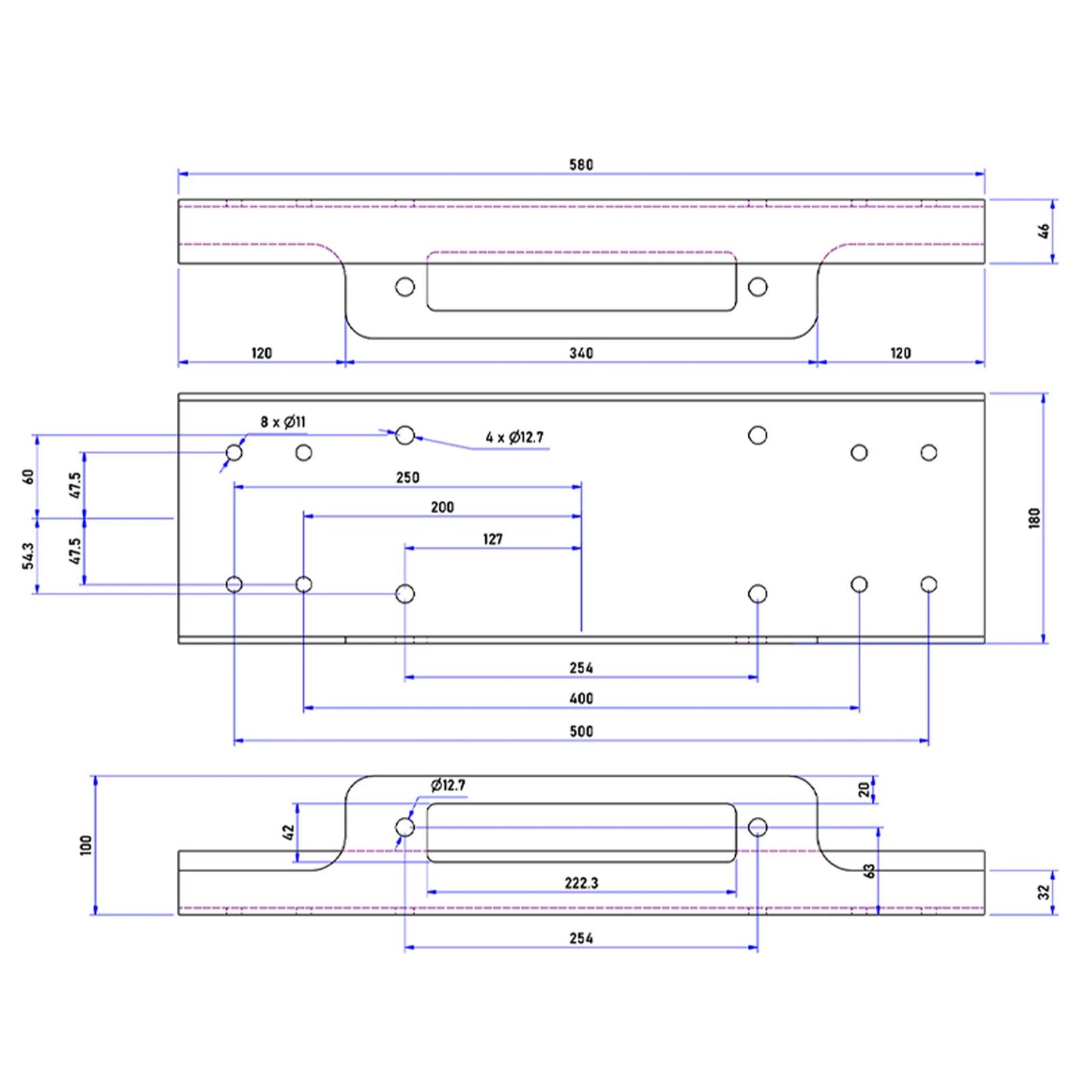

• Hochleistungs-Montageplatte, speziell für Winden der Marke WINCHMAX bis zu 13.500 lb oder jede andere flache Winde mit einem standardmäßigen Bolzenmuster von 254 mm x 114,3 mm (10" x 4,5") geeignet.
• Abmessungen: 580 mm (Länge), 180 mm (Breite), 100 mm (Höhe)
• Schwarz pulverbeschichtet für hervorragende Korrosionsbeständigkeit.
• Vorgebohrt für Winde und Rollenführung
• Hergestellt in Großbritannien

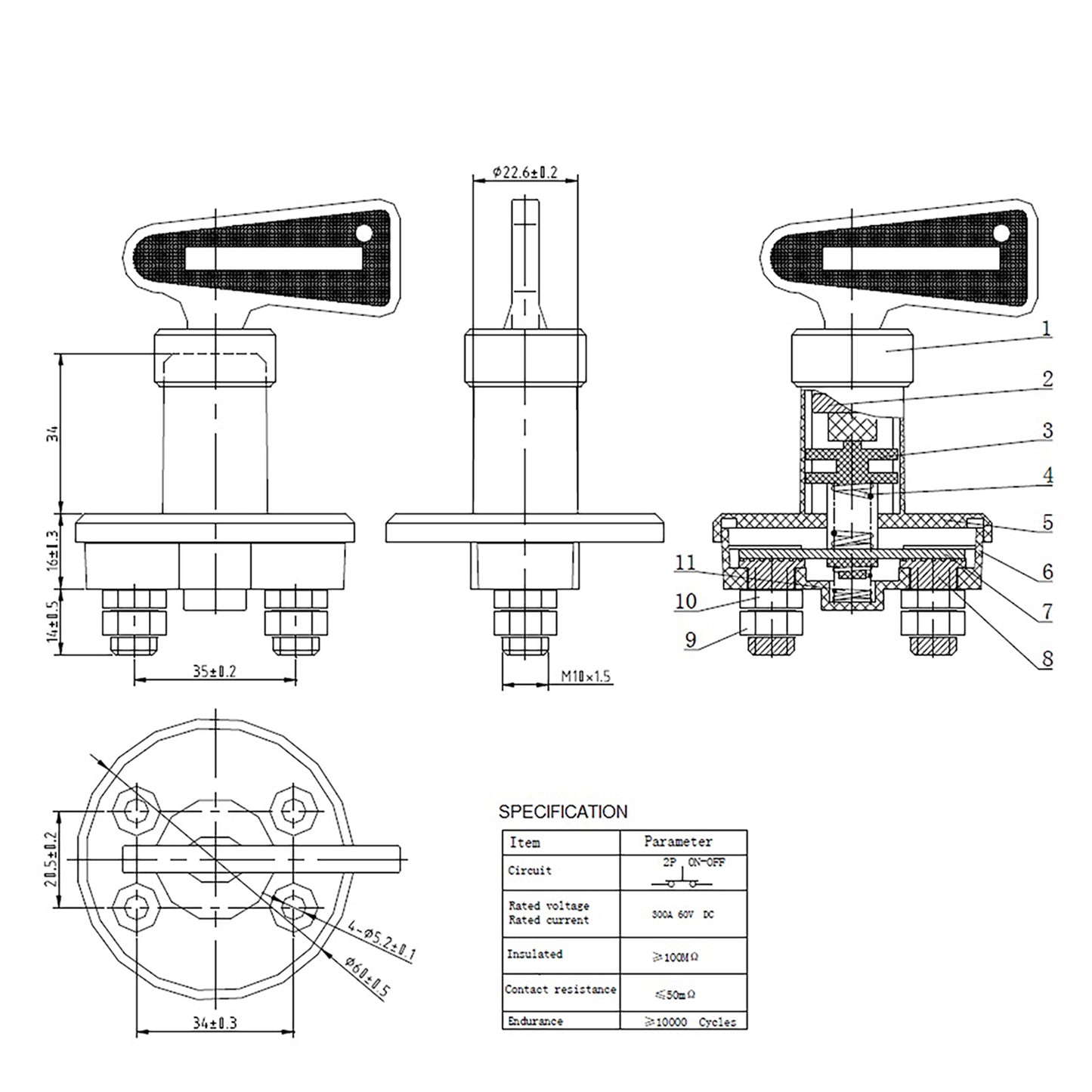

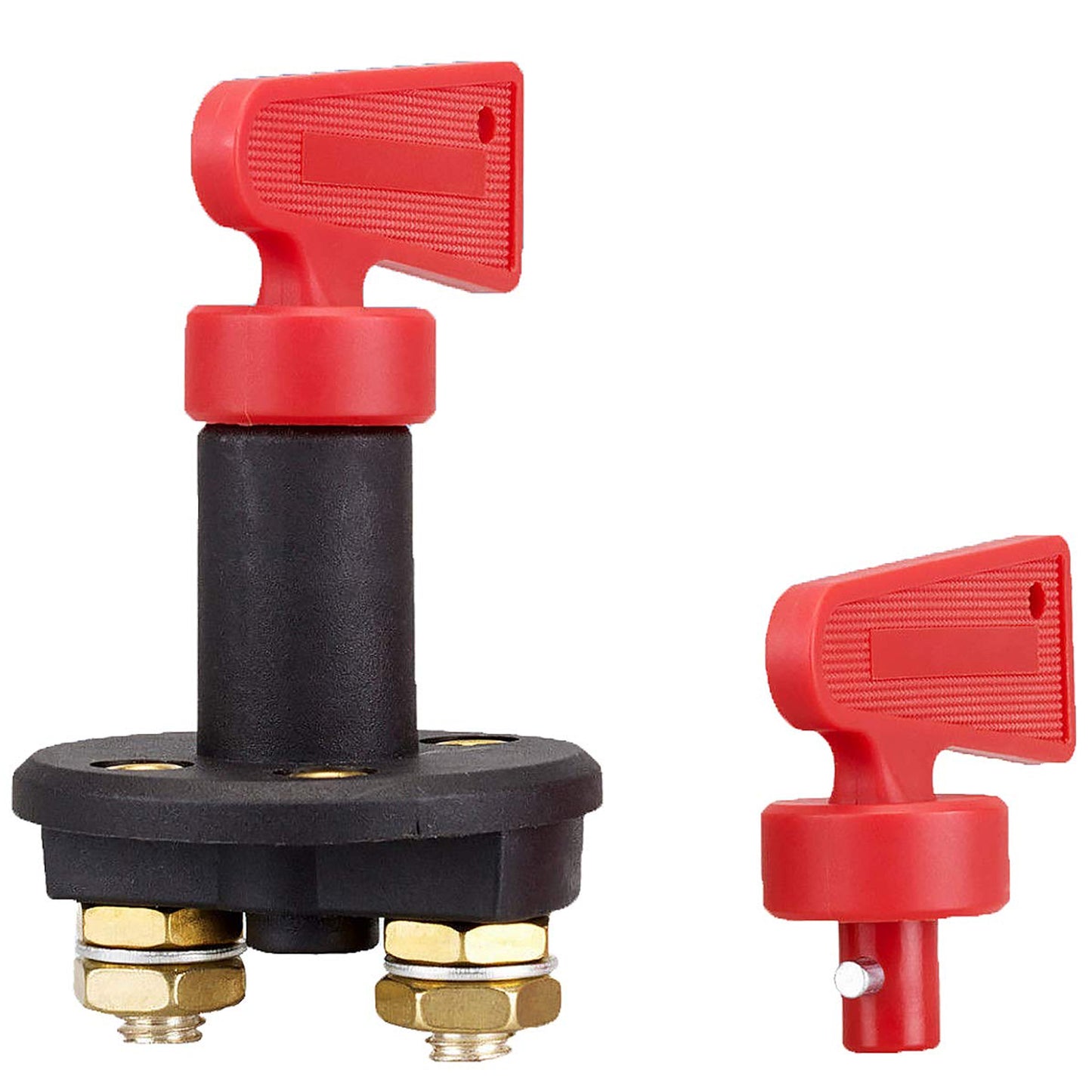

Batterietrennschalter

• 300 A Nennleistung.
• Robuste Konstruktion.
• 2 x Dreh- und Entriegelungsschlüssel.
• Passend für alle WINCHMAX-Winden.
• M10-Verbindungspfosten mit Muttern und Unterlegscheiben.
• Wesentliches Sicherheitsmerkmal für alle elektrischen Winden.
• Ermöglicht im Notfall eine schnelle Trennung.

Branchenführende lebenslange Garantie auf mechanische Komponenten und 3 Jahre Garantie auf elektrische Komponenten.
Bei jedem Verkauf wird eine Rechnung mit ausgewiesener Mehrwertsteuer mitgeliefert.

Nennzugkraft einer Leine	13.500 lb (6.123 kg)
Motor	12 V, 6,8 PS/5,1 kW, Reihenschluss
Kontrolle	Fernschalter, 4,5 m Kabel, Ein- und Ausgang
Getriebe	3-stufiges Planetengetriebe
Untersetzungsverhältnis	265:1
Kupplung	Schiebezahnkranz
Bremswirkung	Automatisch in der Trommel
Trommelgröße	Durchmesser 64 mm (2,5 Zoll), Länge 224 mm (8,82 Zoll)
Trommeloberfläche	Schwarz, lackiert
Kabel	25 m x 10 mm Armourline-Kunststoffseil
Haken	Taktischer Gabelkopfhaken 3/8 Zoll, schwarz
Leitöse	Einteilige Klüsenführung aus Billet-Aluminium
Batterie	Empfohlenes Minimum von 650 CCA zum Winden
Batteriekabel	2 Gauge, 1,83 m (72 Zoll), 25 mm² – 5,6 mm Durchmesser
Windenausführung	Original Orange pulverbeschichtet
Gewicht (GW)	30 kg (88 lb)

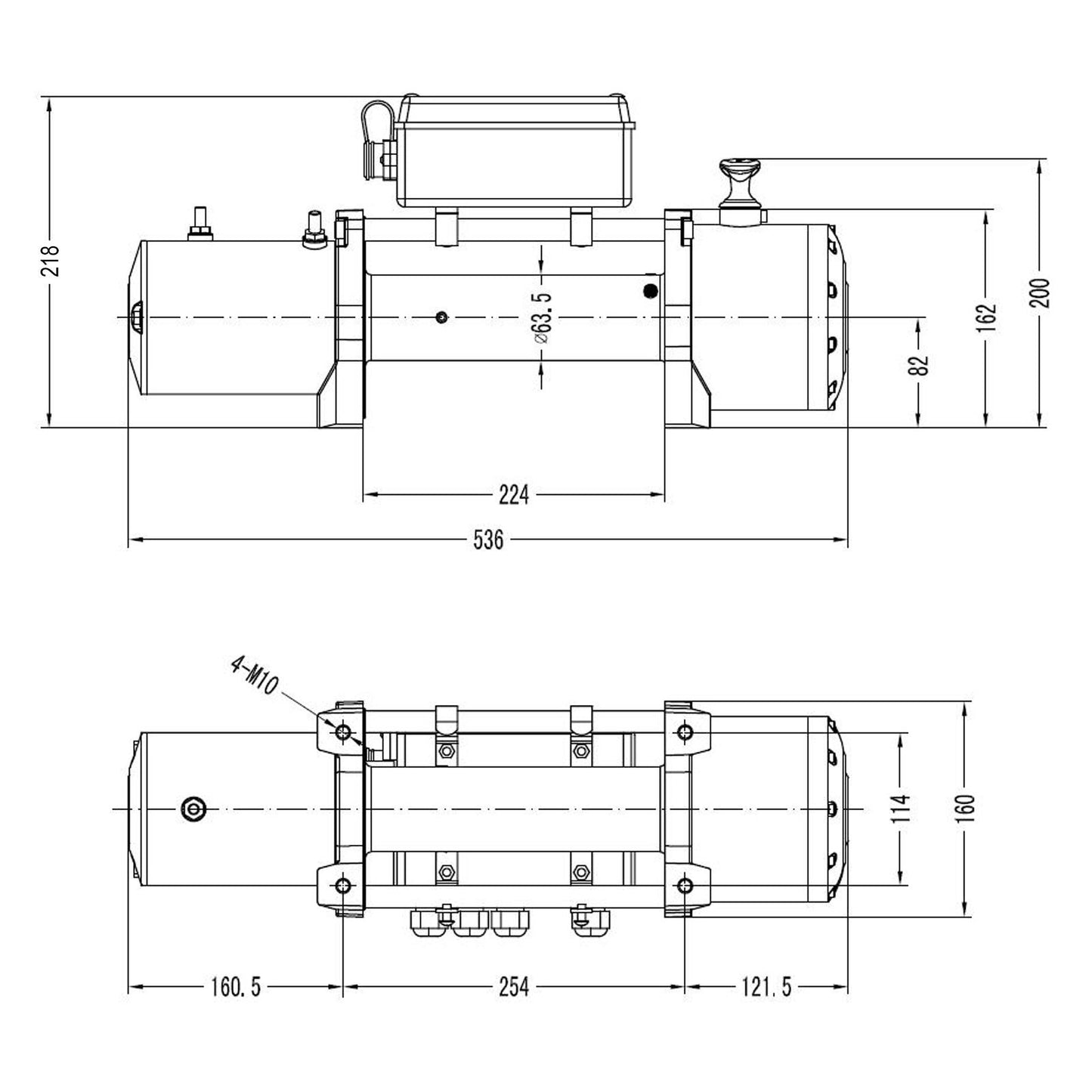

Gesamtabmessungen	536 x 160 x 218 mm (21,3" x 6,3" x 8,6")
Befestigungsschraubenmuster	10,00" ±0,015" x 4,50" ±0,010" (254 x 114,3 mm)
Motorstrom	65-500A
Leerlaufgeschwindigkeit	6,5 m/min (21,3 Fuß/min)

Schichtbewertung	Seilzugkraft (lb)	Seilzugkraft (kg)	Gesamtseil auf der Trommel (ft/m)
1	13.500	6.123	20.4/6.22
2	10.010	4.540	41/12.0
3	8.840	4.009	71/21.0
4	7.410	3.361	85/24.0

Seilzugkraft (lb/kg)	Liniengeschwindigkeit ft/min (m/min)	Motor (Ampere)
0 (0)	24,6 Fuß (7,5 m)	70A
3.000 (1.363)	11,48 Fuß (3,5 m)	138A
6.000 (2.727)	8,86 Fuß (2,7 m)	218A
9.000 (4.090)	7,72 Fuß (2,2 m)	260A
13.500 (6.123)	5,58 Fuß (1,7 m)	415A
