Trådløse 12V-fjernbetjeninger til spil, dobbelte SL-håndenheder, lang rækkevidde med kabinet.

Trækfjernbetjening, trådløs. To SL-håndenheder. Langtrækkende trådløs betjening med kabinet, 12 V
Kan anvendes med medførende kabel eller i fuldt trådløst format.

Omdanner en 12 V-retningsventil med magnetventil på en hydraulisk trækfjernbetjening fra manuel betjening til langtrækkende trådløs fjernbetjening.

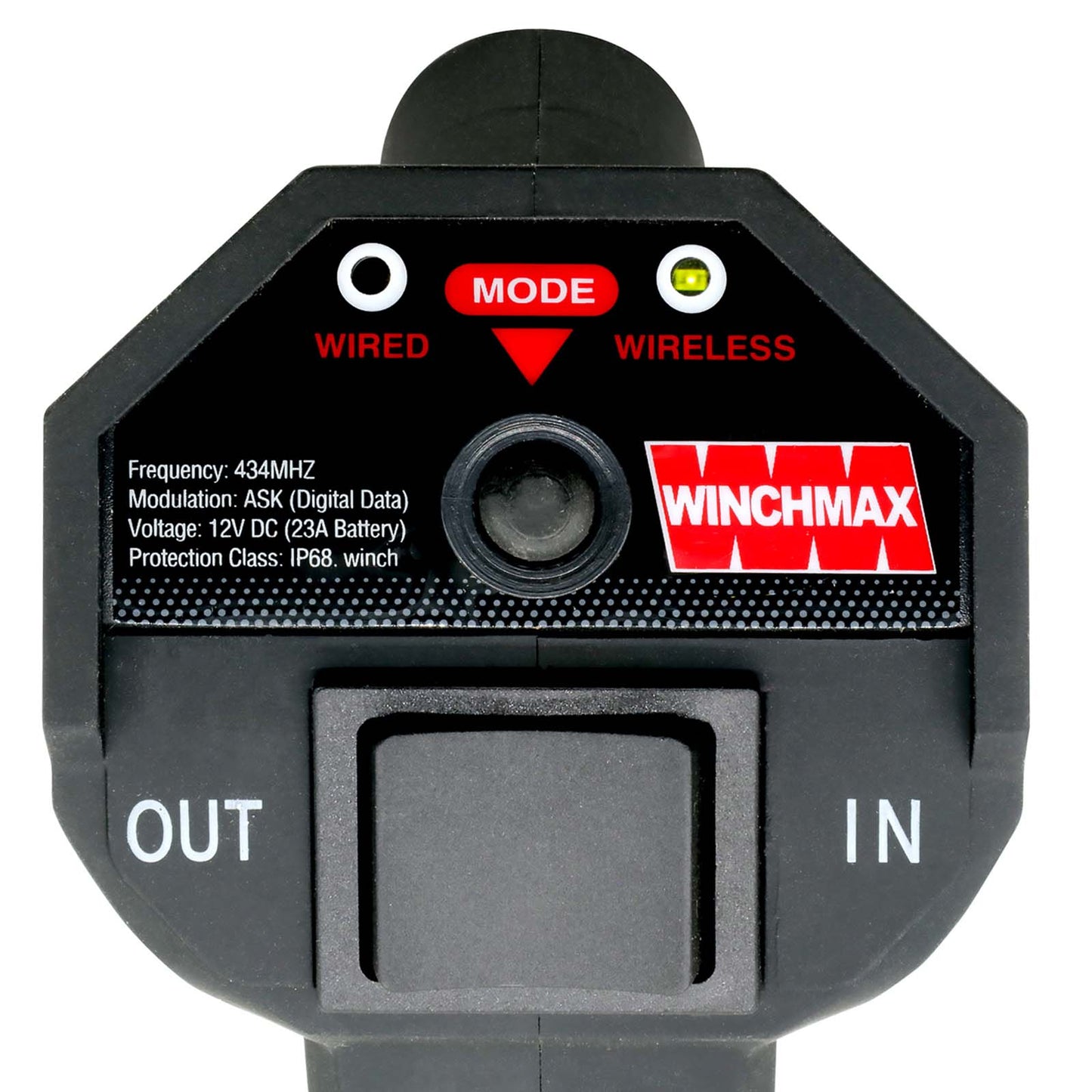

Dette nye og innovative design kombinerer den millimeterpræcise betjening fra et manuelt system med ledning til fordelene ved et trådløst system. De robuste håndenheder kan tilsluttes kontrolboksen på sædvanlig vis, eller kablet kan afkobles, hvorefter håndenheden med et tryk på en knap bliver fuldt trådløs.

Egenskaber

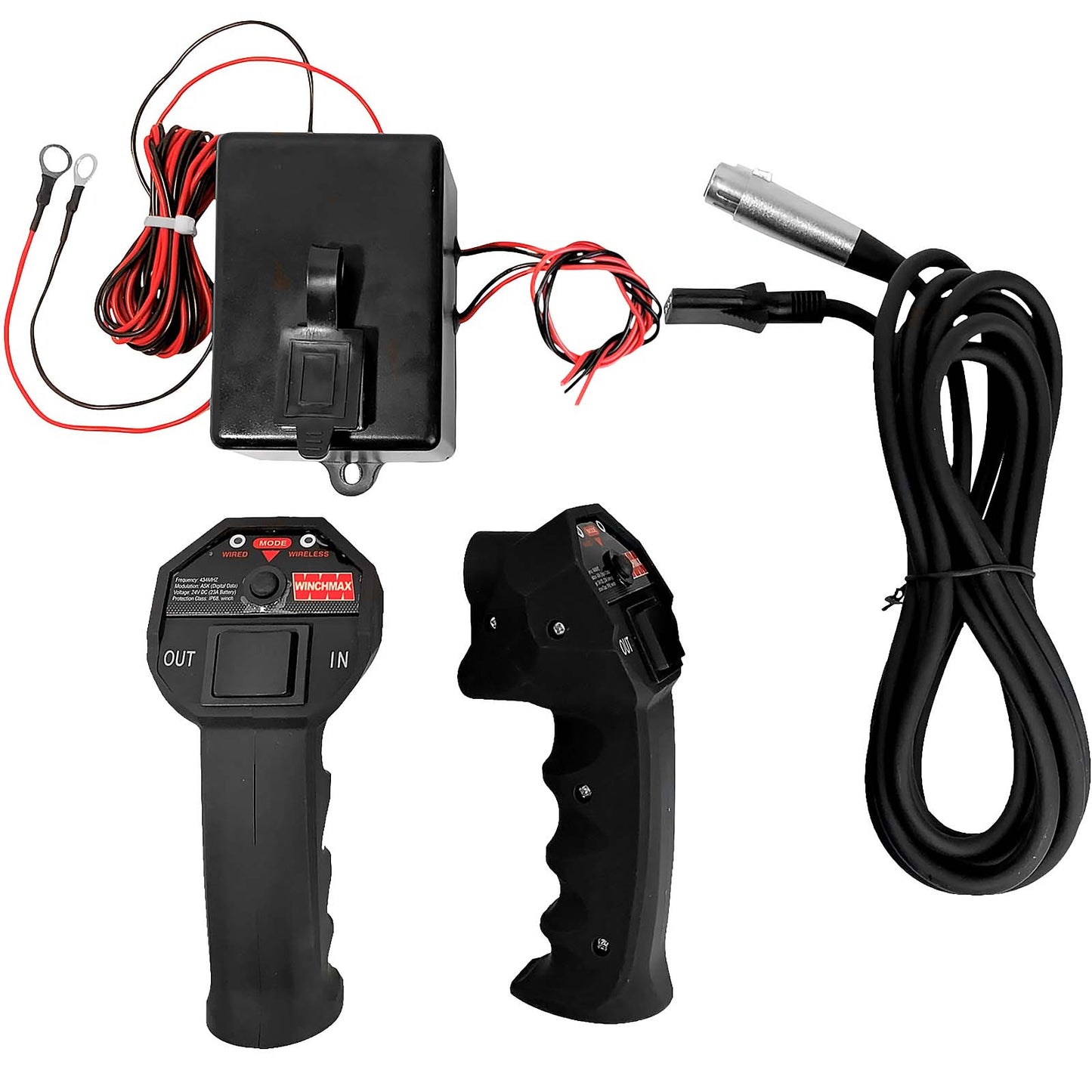

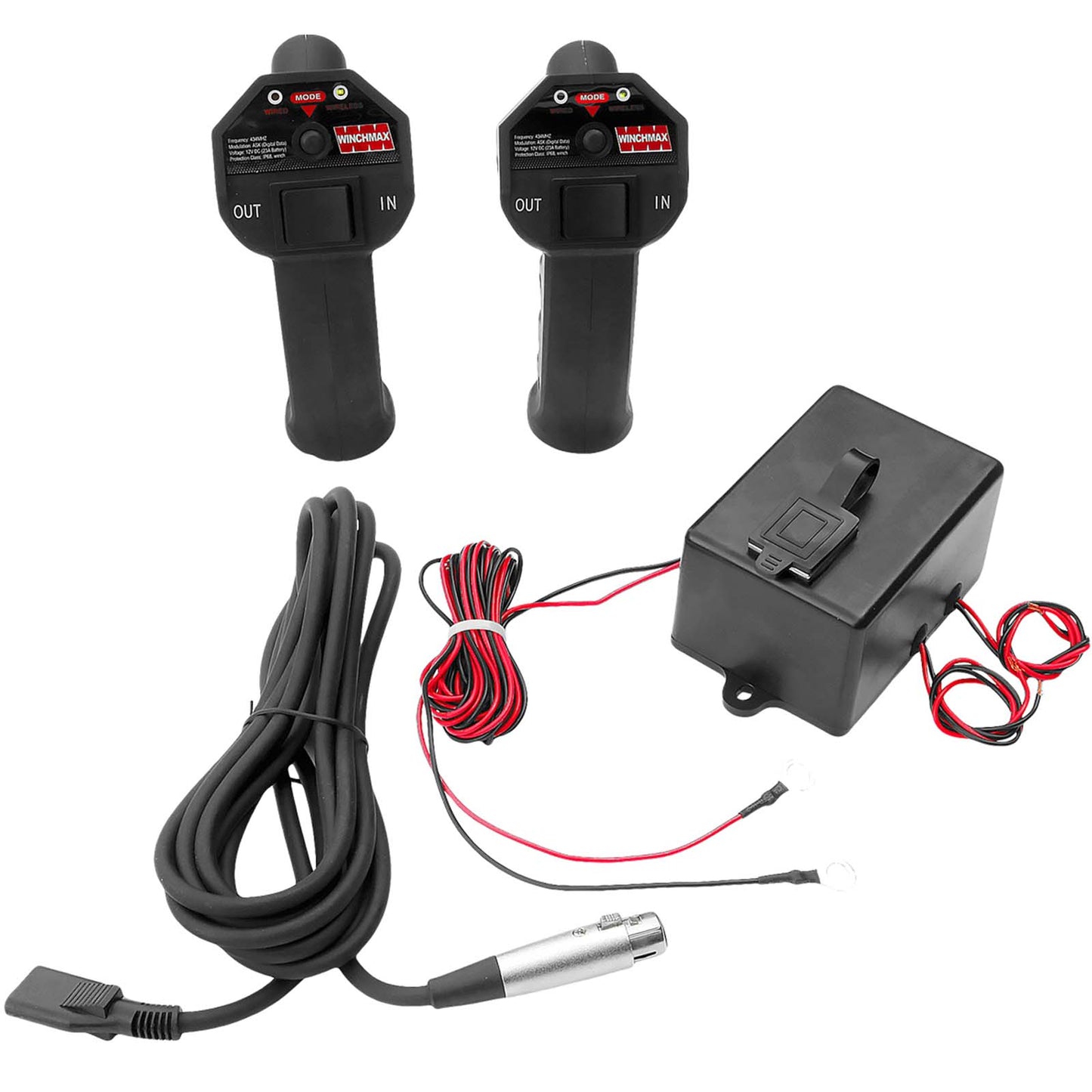

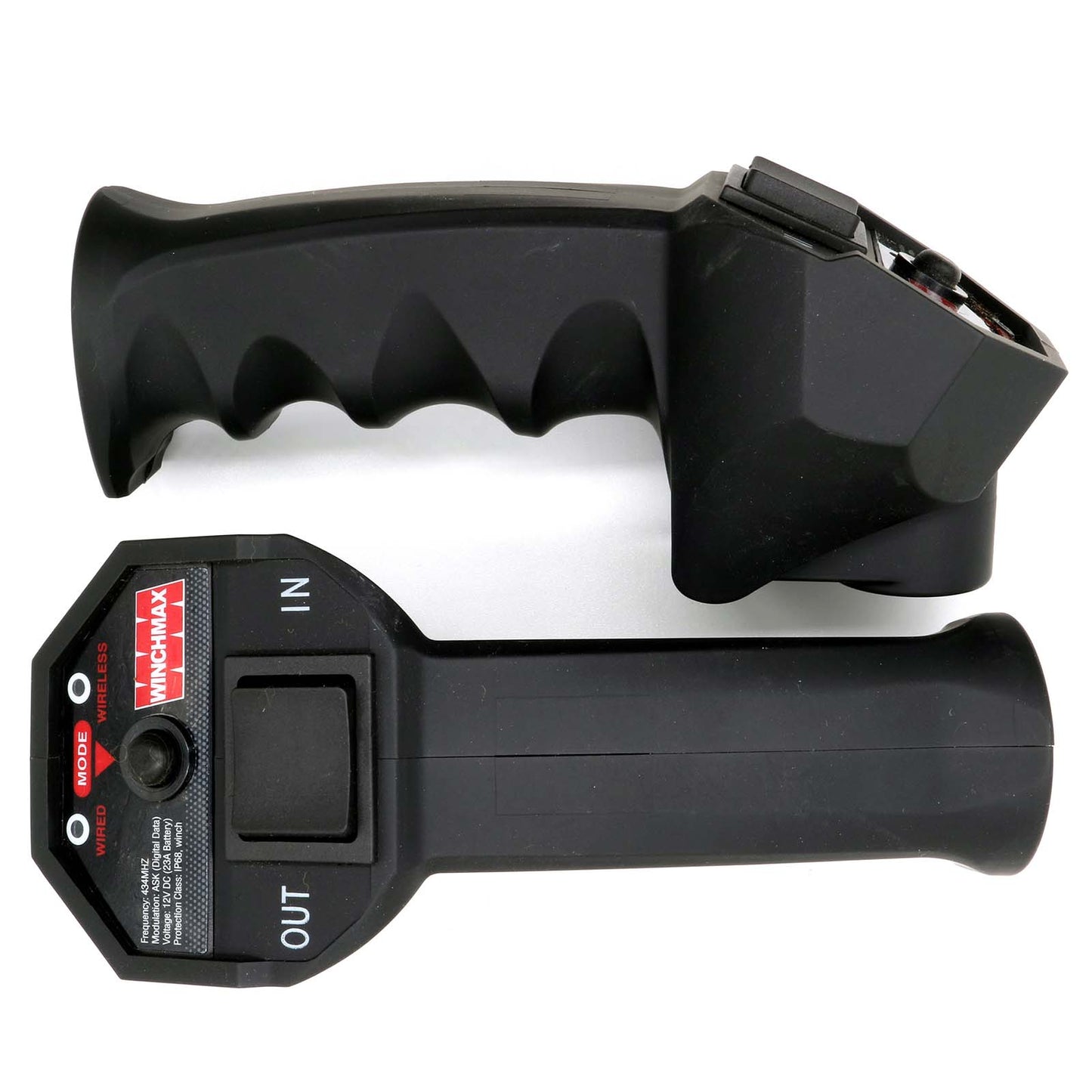

• Leveres med to håndenheder med stort greb.

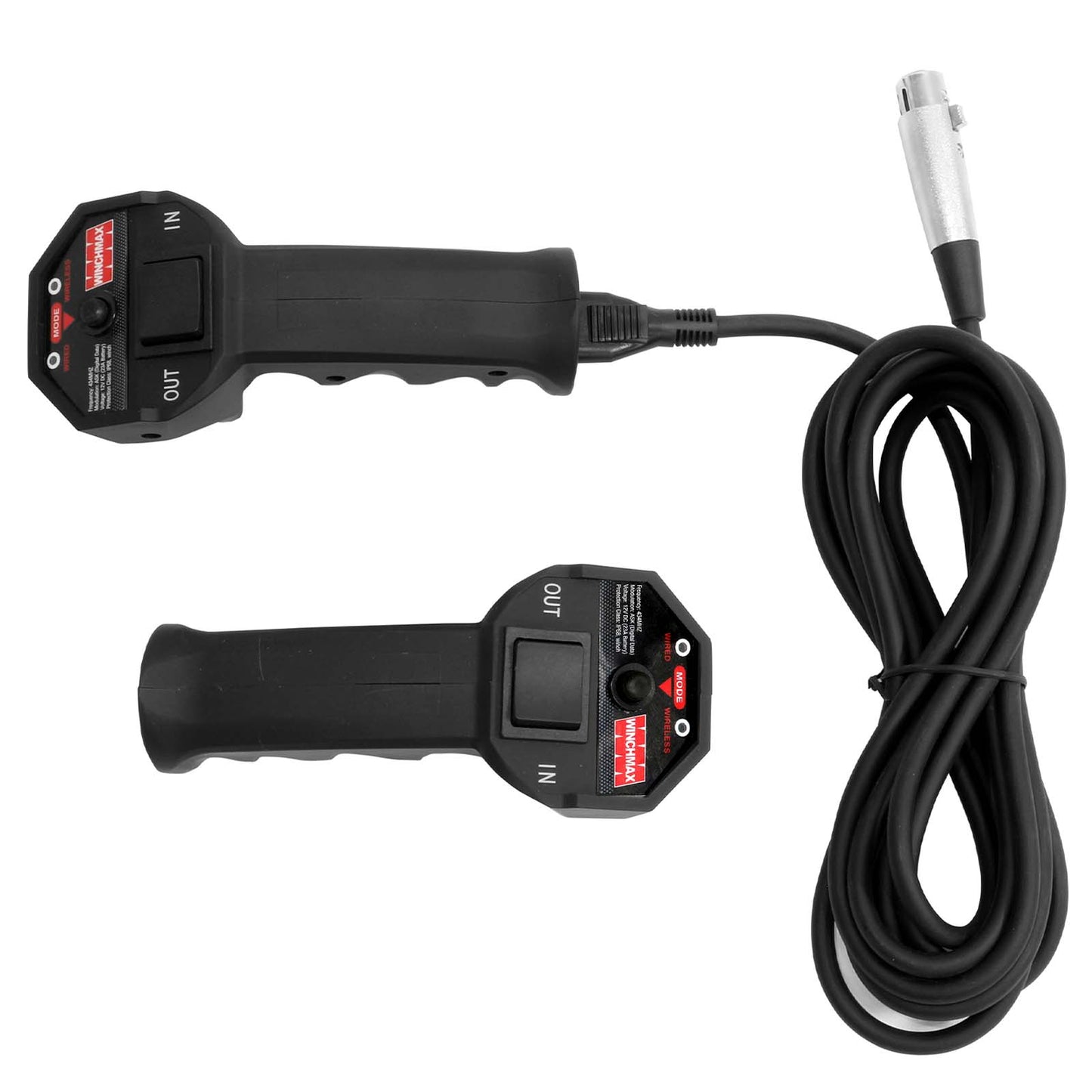

• Kan anvendes med ledning (medførende kontrolkabel) eller fuldt trådløst
• Driftsområde på over 30 m (100 fod)
• Forbedrede komponenter for bedre pålidelighed, rækkevidde og batterilevetid

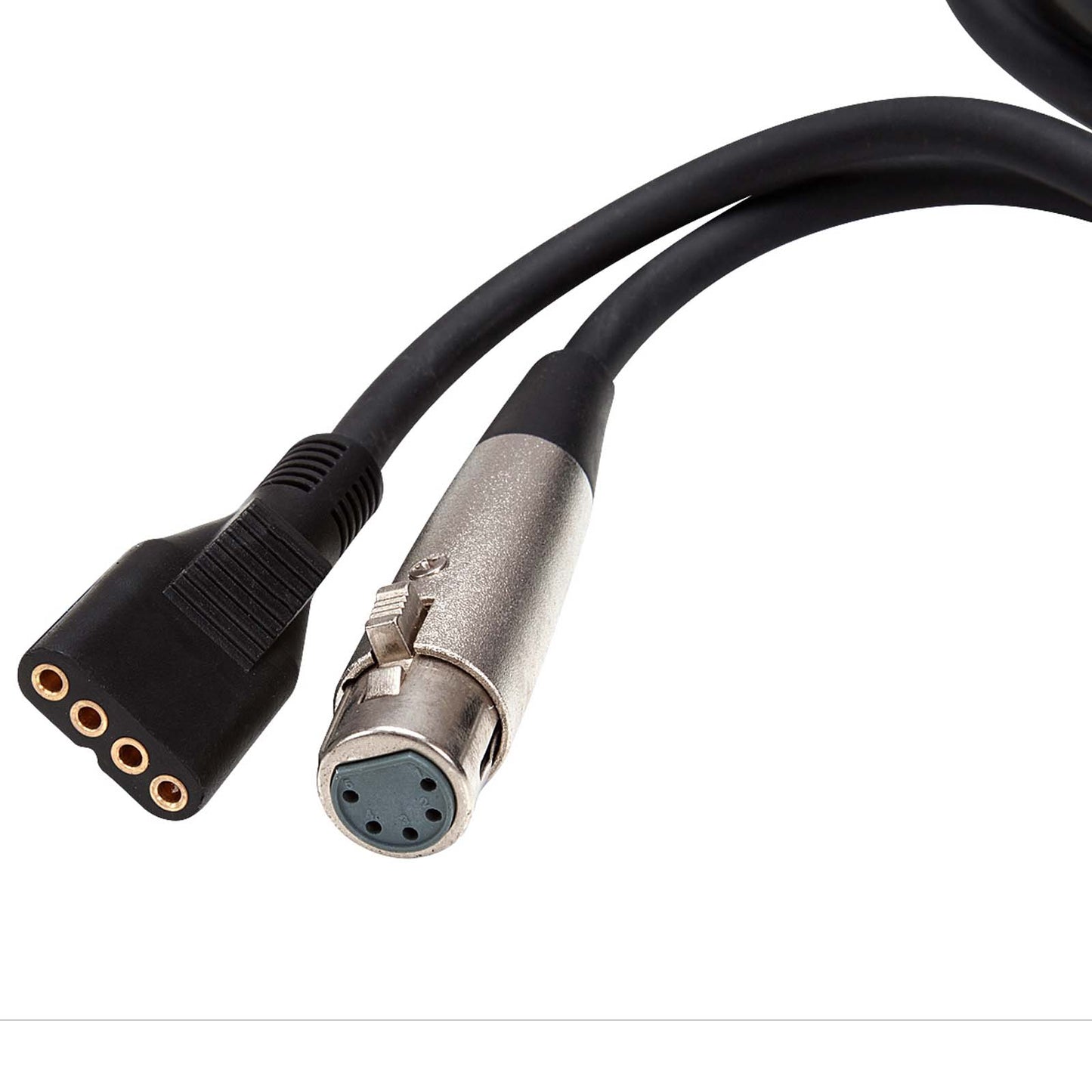

• Kontrolboks med trådløs modtager og udstyret med stik til valgfri tilslutning af kontrolledning.
• 2,8 m strømforsyningsledninger til kontrolboksen med ringkabelsko.
• 250 mm udgangskabler til tilslutning til spolerne på en eksisterende magnetventil.
• Kontrolboksens omtrentlige størrelse er 75 mm x 105 mm x 60 mm, med to beslag til nem montering.
• Nem at montere, komplet installationsvejledning medfølger.



Branchens bedste livstidsgaranti på mekaniske komponenter & 3 års garanti på elektriske komponenter.
Momsfaktura medfølger alle salg.

Indgangsspænding: 12V Udgangsspænding: 12V Maksimal udgangsstrøm: 5A Tak fordi du har købt et trådløst fjernbetjeningssæt fra WINCHMAX. Det bør give mange års problemfri drift, men det er afgørende, at det installeres korrekt, da det ellers vil forårsage uoprettelig skade på mikrokrætsene. Det grundlæggende driftsprincip er, at når modtageren er tilsluttet en strømforsyning, vil de to udgangsledninger på modtageren blive ført til forsyningsspændingen (12V eller 24V afhængigt af modellen), når den tilsvarende knap på fjernbetjeningen (håndholdte enhed) trykkes. Udgangen kan derefter bruges til at aktivere udløbskontakterne på en sekundær kontaktor (solenoide) til at tænde for hovedbelastningen (f.eks. en spil). Udgangene MÅ ALDRIG forbindes til stel, da de ellers vil kortslutte og brænde ud. Hvis du er i tvivl om, hvilke udløbskontakter der sidder på din solenoide, skal du først tjekke det ved hjælp af en tynd stykke ledning forbundet til den positive forsyning. Når du fører den til en af solenoidens udløbskontakter, skal spillet køre i den ene retning; hvis du fører den til den anden udløbskontakt, skal det køre i den modsatte retning. I de fleste tilfælde er spil udstyret med et stikstikledningssæt. Bag stikstikledningssættets stik vil du se tre ledninger. Den ene af ledningerne er den positive forsyning til stikledningssættets kontakt. Afhængigt af, hvilken vej kontakten trykkes, vil denne forsyning derefter blive omdirigeret gennem en af de to andre ledninger (udgangsledningerne), som til gengæld vil være forbundet til solenoidens udløbskontakt. Der findes mange forskellige typer af styringskonfigurationer, men hvis du forstår det grundlæggende driftsprincip, bør det give dig mulighed for at anvende det på det sæt, du har.

PDF-dokumenter

• SL-RemoteGuide
