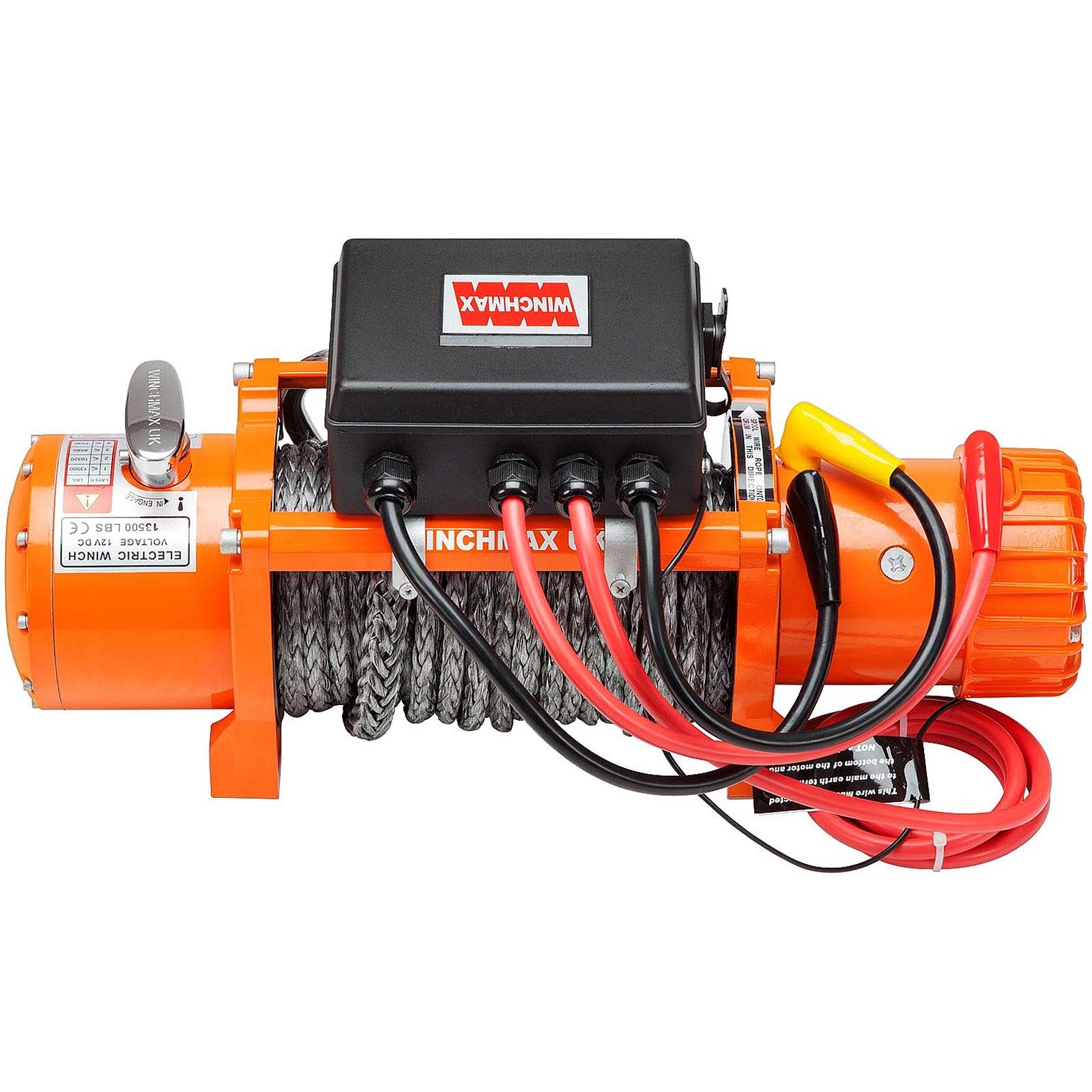

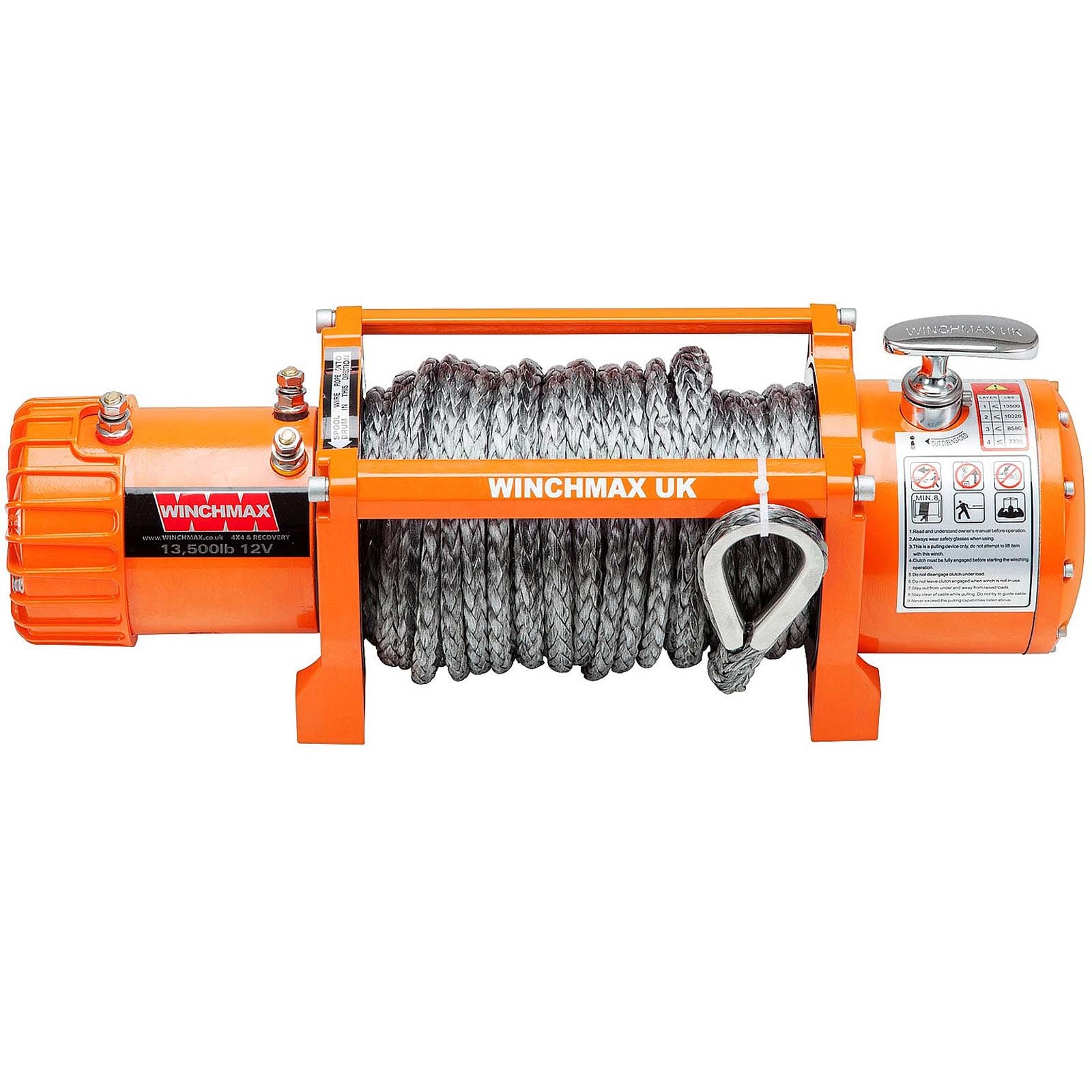

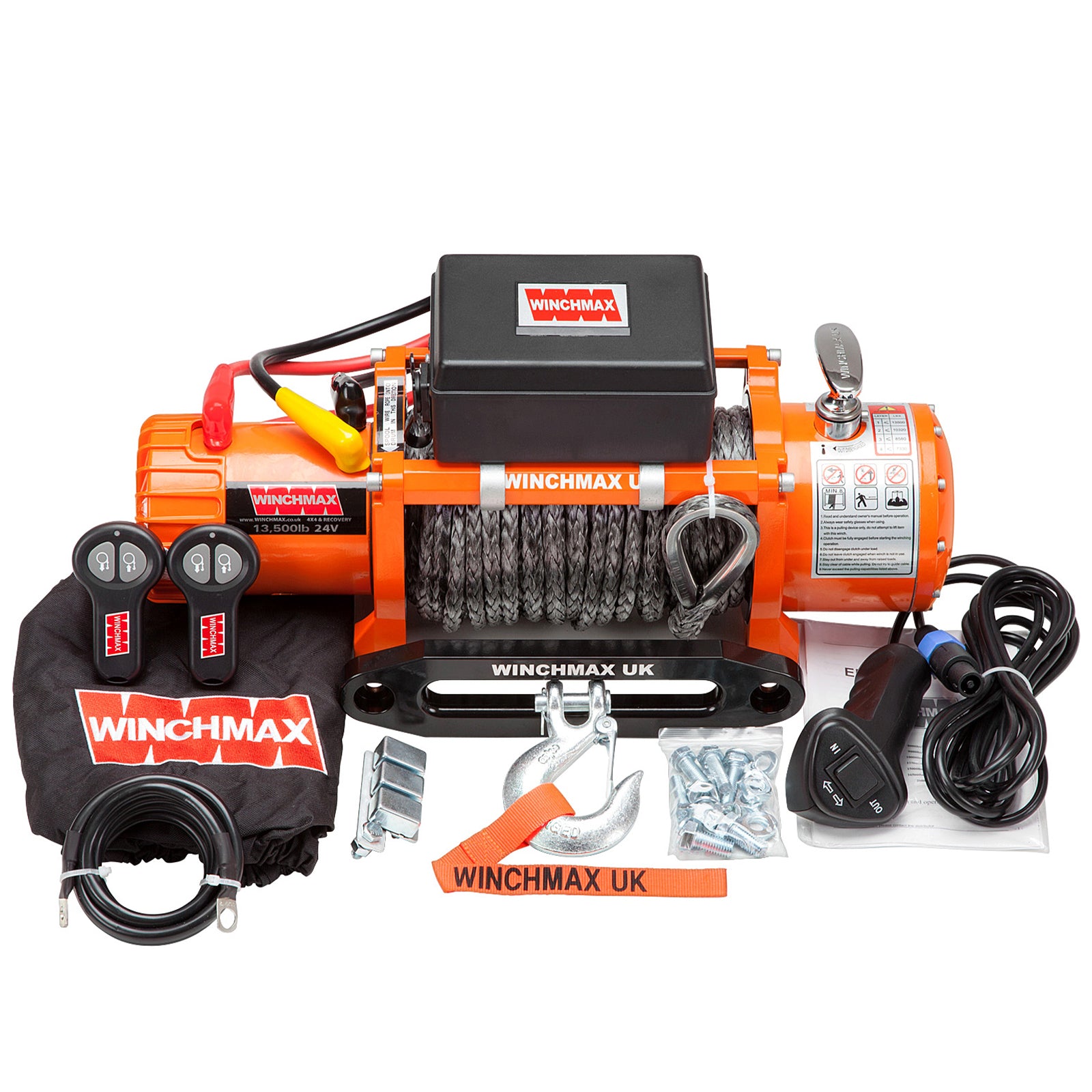

13.500 lb (6.123 kg) original orange 24 V elektrisk spil. 28 m x 11 mm Dyneema-line, trådløs dobbeltfjernbetjening.

Original Orange 24V elektrisk spil med 13.500 lb (6.123 kg) trækstyrke, Dyneema-wire og dobbelt trådløs fjernbetjening

Ideel til redningskøretøjer og 4x4-køretøjer op til 3,5 t

Egenskaber

• 24V elektrisk spil med 13.500 lb (6.123 kg) trækstyrke i lige linje.

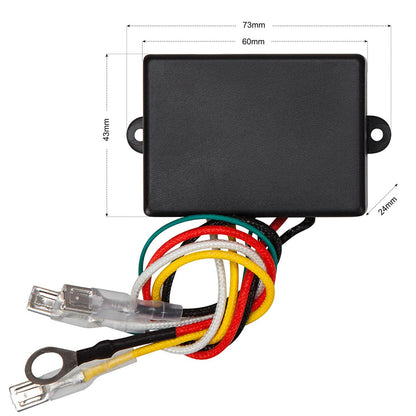

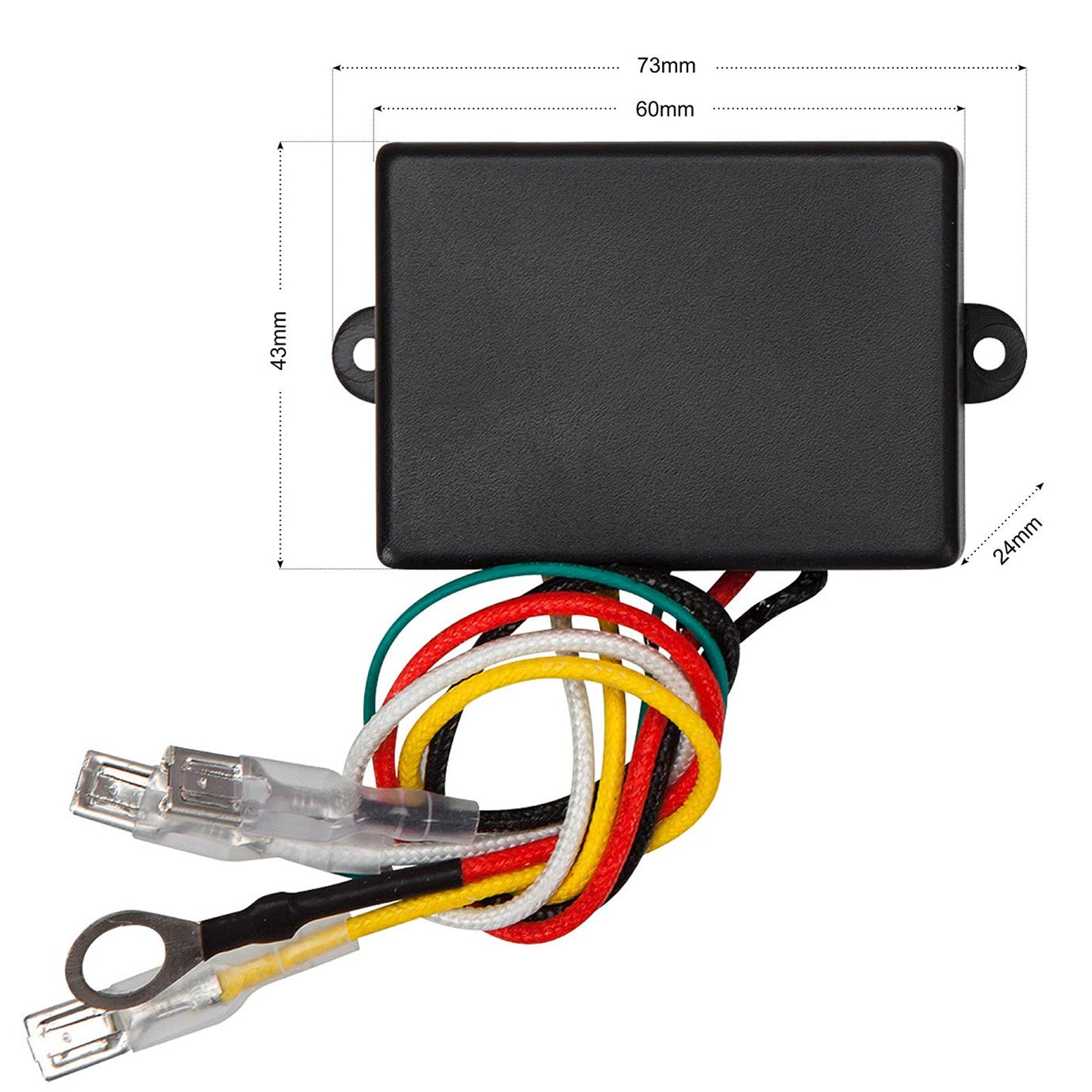

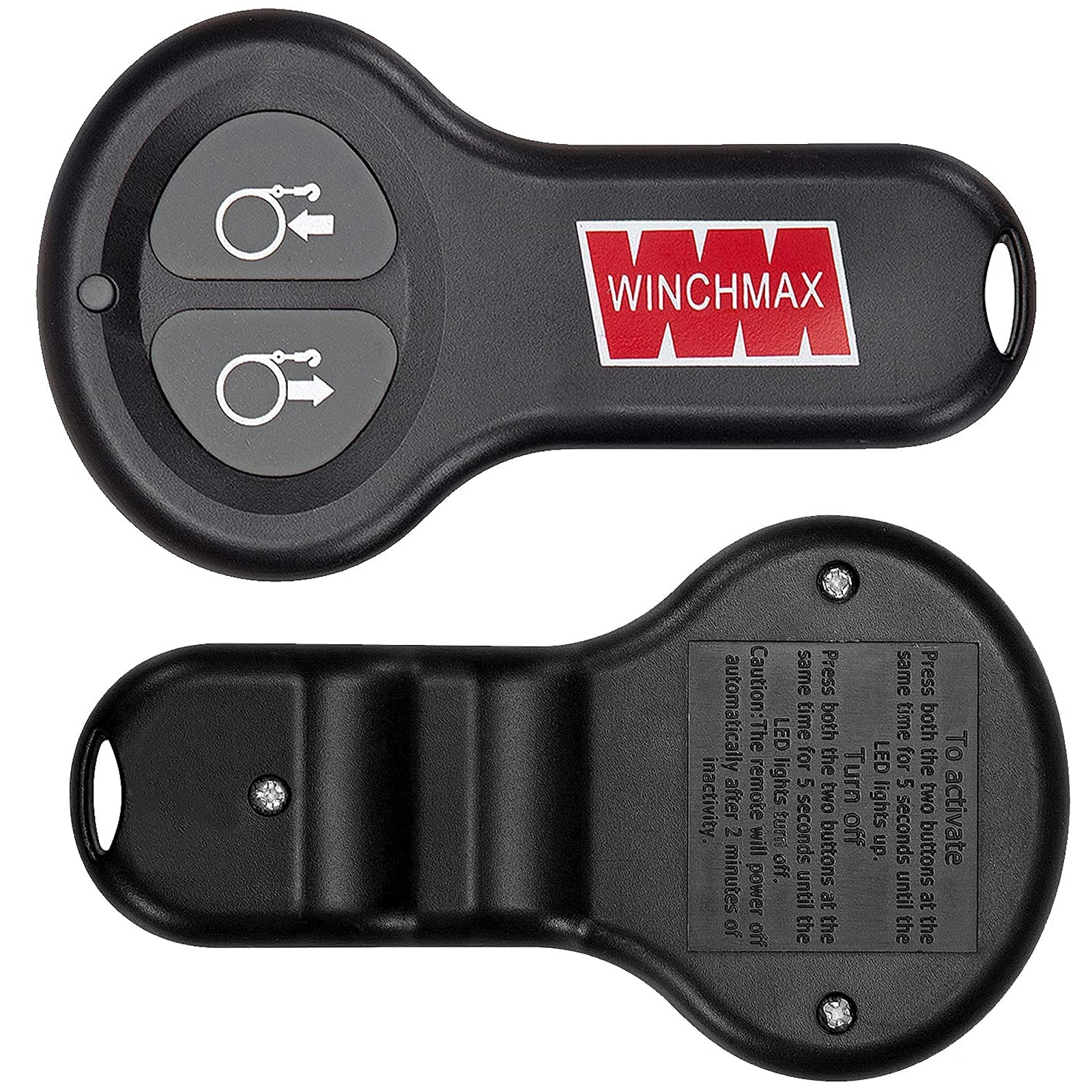

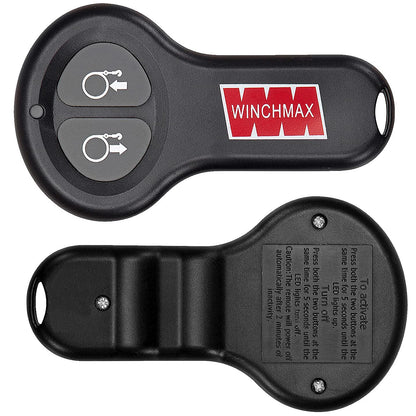

• Trådløse fjernbetjeninger med lang rækkevidde og nyeste teknologi, to enheder.
• Ekstremt kraftfuld 24V 6,8 hk/5,1 kW elektrisk motor med serievikling.
• Massiv, ultrastærk tretrins-gearboks med gear i hærdet stål.
• Motor- og gearbokshus fræset ud af massivt stål for maksimal beskyttelse mod stød.
• 28 m x 11 mm Dyneema SK75 flerstrengs syntetisk wire.
• Ny wireforbindelse gennem tromlen med spændebånd og gevindlås for ultrasikker fastgørelse af wiren til tromlen.

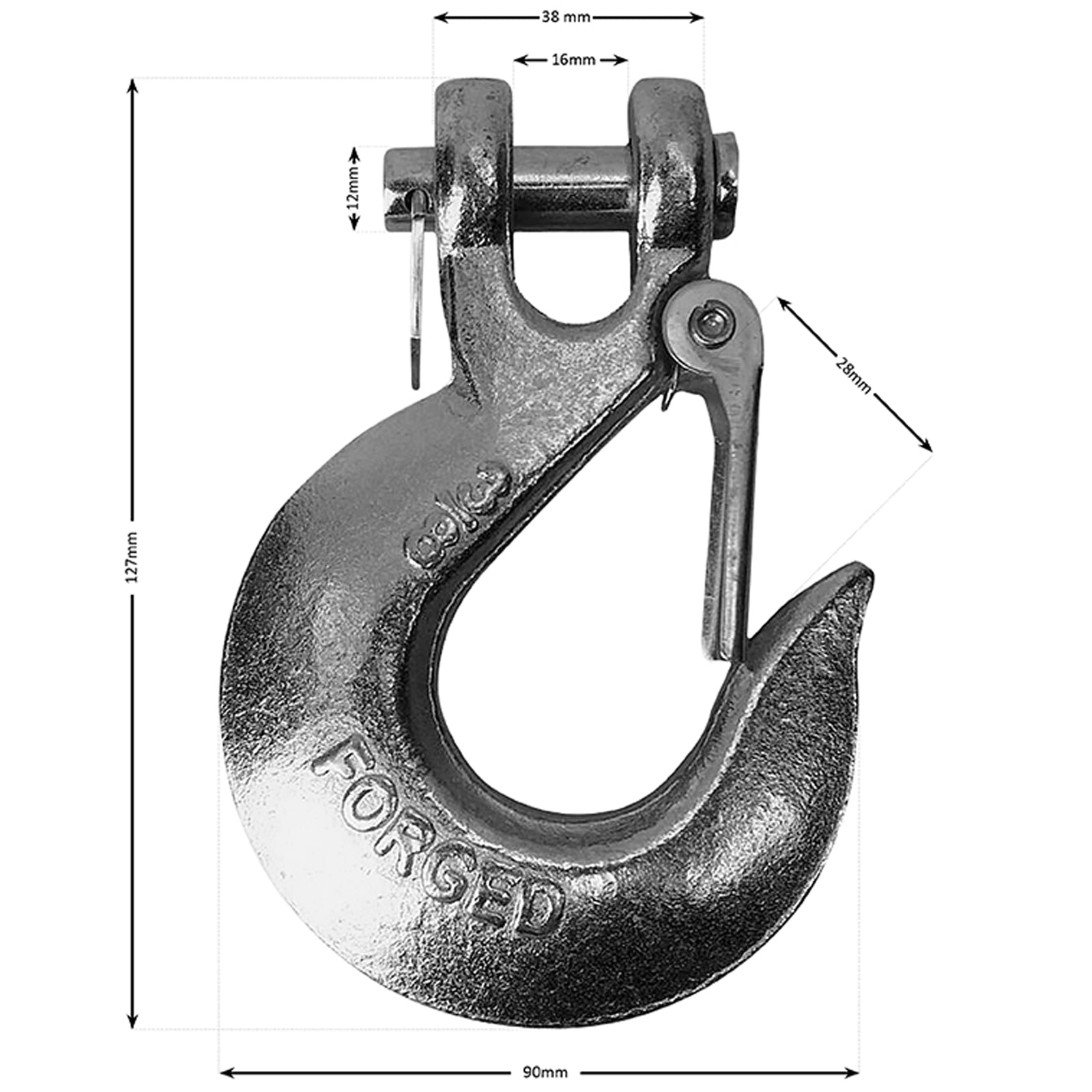

• Gaffelkrog 3/8 tomme smed i G70-kvalitet. Sikkerhedslås og håndbeskytter. Zinkbelagt for korrosionsbeskyttelse.

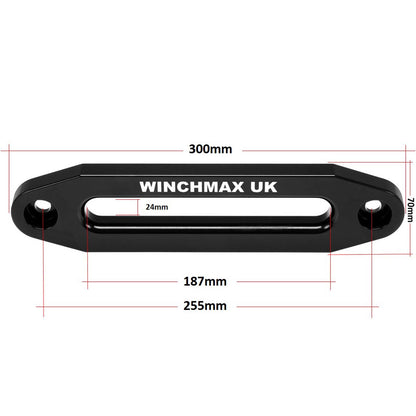

• WINCHMAX aluminiumshaws-ledestang. Præcisionsfræset med CNC og lasergraveret.
• Kraftig, integreret magnetventil i ét stykke, nyeste design, ultrapålidelig og IP67-vandtæt.
• Strømforsyningskabel med stor grebflade og ekstra lang 4,5 m ledning.
• Frihjulskobling med glidende ringgear.
• Sæt med højstyrke-fastgørelsesbolte.

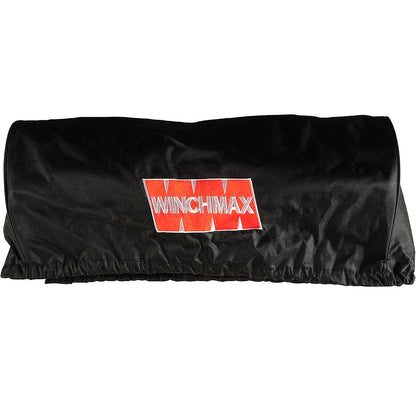

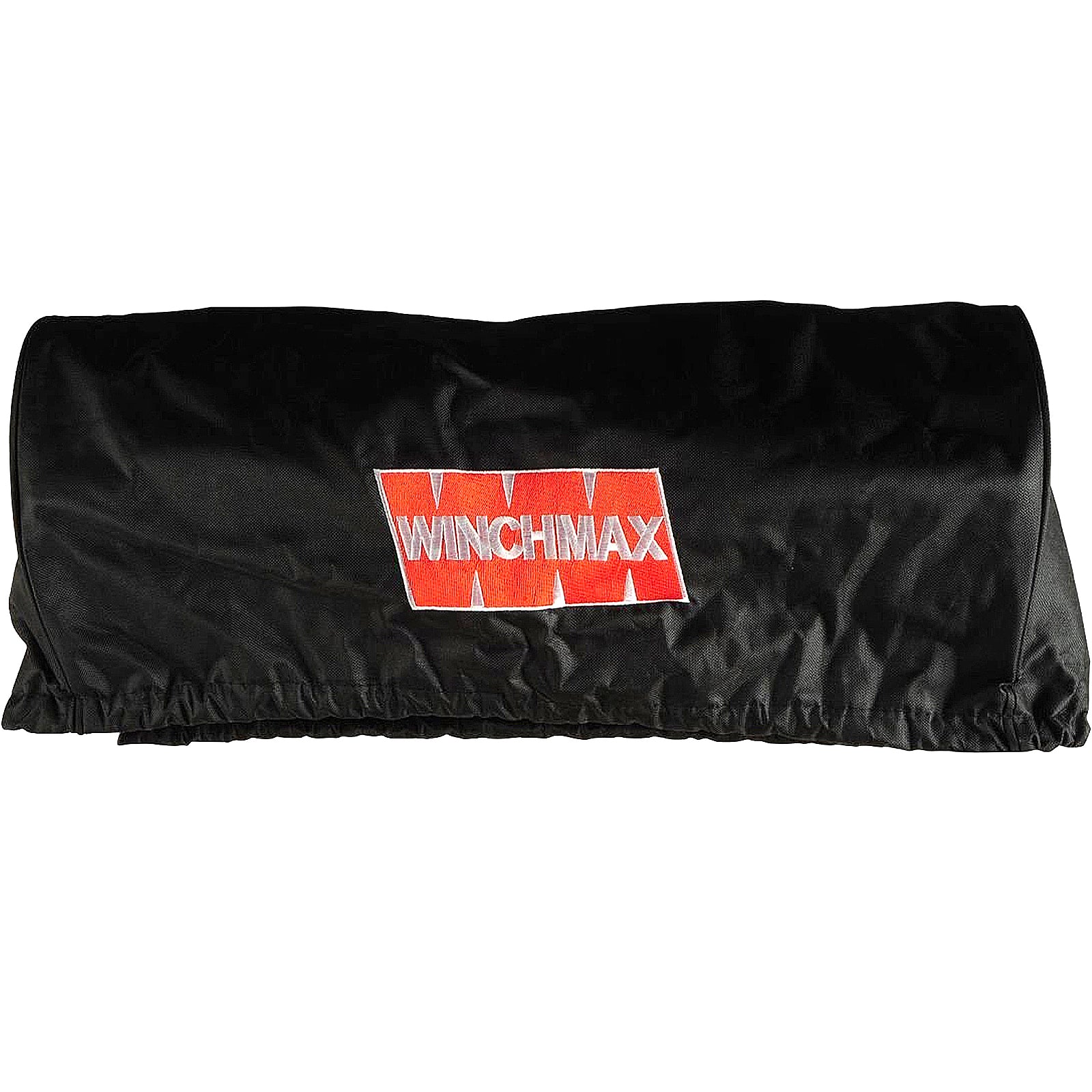

• Kraftigt WINCHMAX-cover, der beskytter mod vand og vejgrime.
• Kraftig & bygget til at holde – bruttovægt 30 kg.
• CE-certificeret & fremstillet i henhold til ISO 9001-kvalitetsstyringssystemets krav.

Husk din monteringsplade.

WINCHMAX fremstiller de bedste monteringsplader til hurtig og nem montering. Klik her for at se vores anbefalede monteringsplader til dette spil.

Branchens bedste livstidsgaranti på mekaniske komponenter & 3 års garanti på elektriske dele. Momsfaktura medfølger alle salg.

Enkeltrins trækstyrke	13.500 lb (6.123 kg)
Motor	24 V 6,8 hk/5,1 kW, seriekoblet
Betjening	Fjernbetjening, 4,5 m ledning, ind- og udgang
Gearkasse	3-trins planetgear
Udstyrningsforhold	265:1
Kobling	Glidende ringgear
Bremsedrift	Automatisk i tromlen
Tromlestørrelse	Diameter 63,5 mm (2,5"), længde 224 mm (8,82")
Tromlefinish	Sort, malet
Kabel	28 m 11 mm Dyneema SK75 syntetisk reb
Krog	Clevis-krog 3/8 tomme, zinkpladet
Løbsring	Helstøbt løbsring i aluminium
Batteri	Anbefalet minimum 650 CCA til vinding
Batterikabler	2 gauge, 1,83 m (72"), 25 mm², 5,6 mm diameter
Vindingsfinish	Original orange pulverlakering
Vægt (brutto)	30 kg (66 lb)

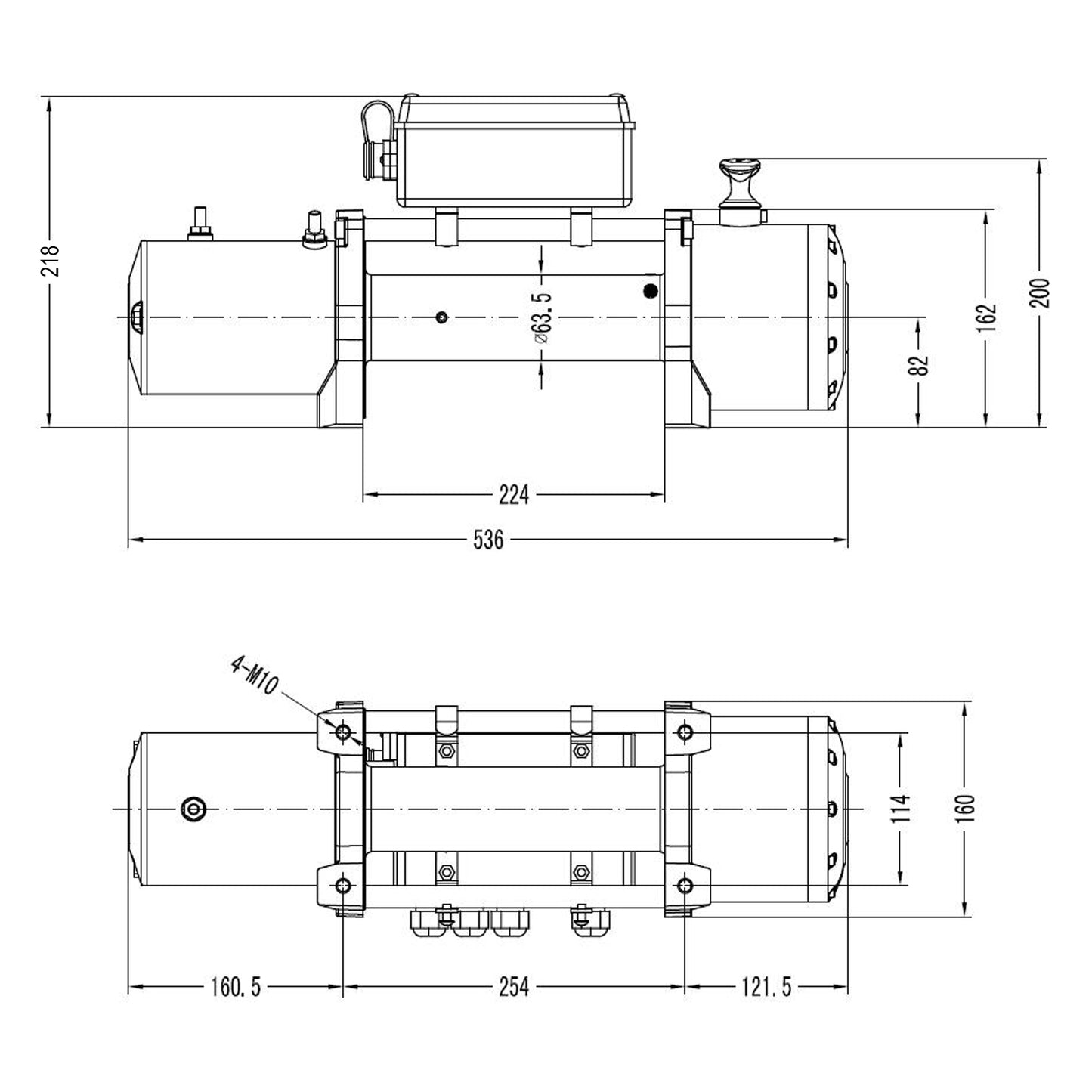

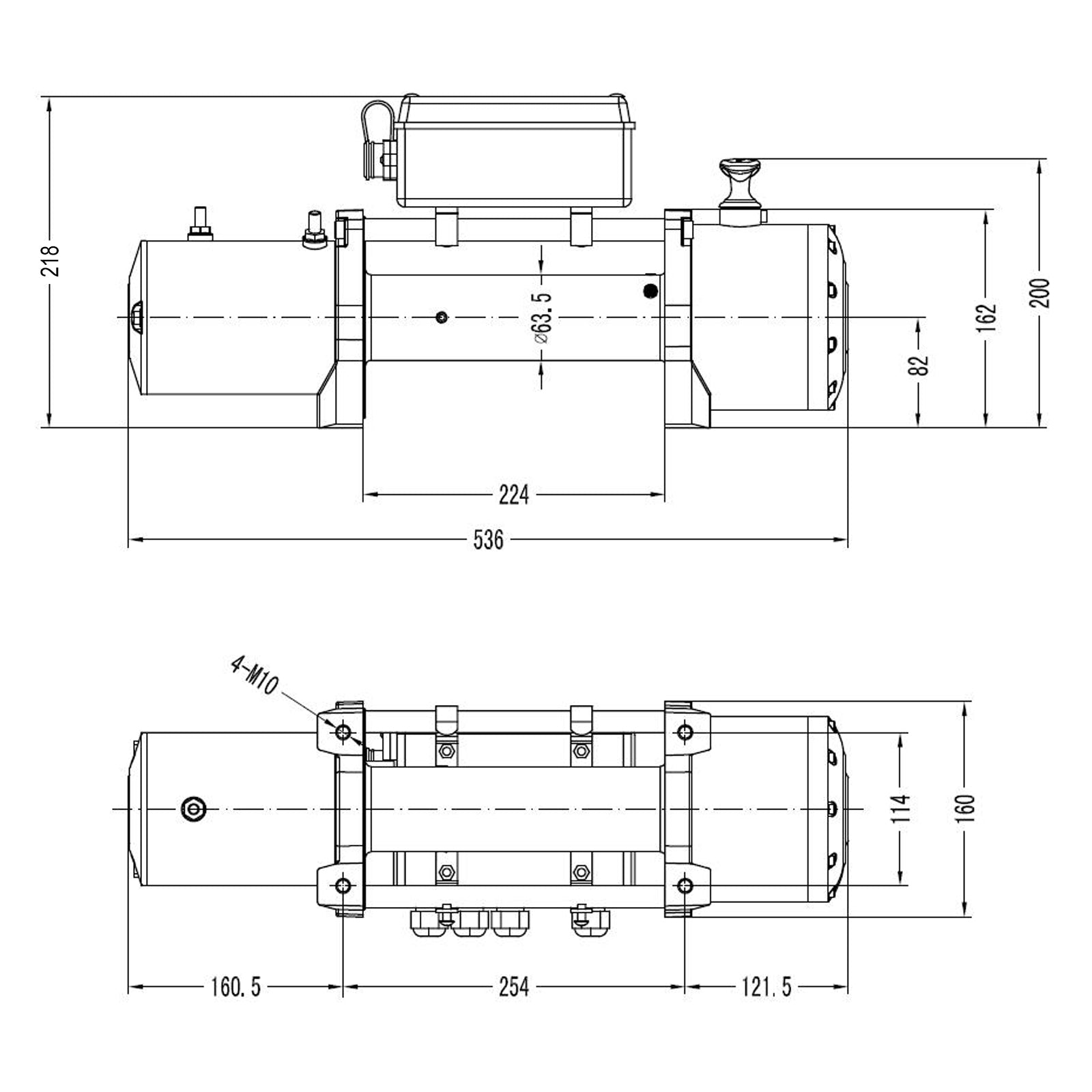

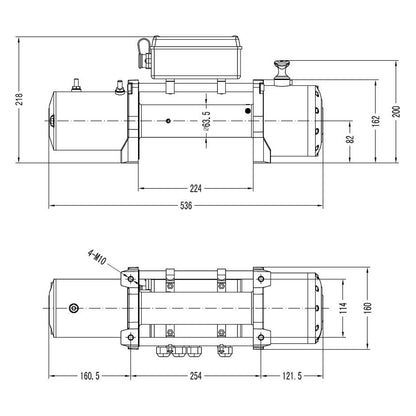

Samlede mål (LxBxH)	536 x 160 x 218 mm (21,3" x 6,3" x 8,6")
Montering, boltømning	10,00" ±0,015" x 4,50" ±0,010" (254 x 114,3 mm)
Motorstrøm	65-500 A
Kabelhastighed uden belastning	6,5 m/min (21,3 ft/min)



Trins trækstyrke	Trækstyrke (lb)	Trækstyrke (kg)	Samlet reb på tromle (ft/m)
1	13.500	6.123	20,4/6,22
2	10.010	4.540	41/12,0
3	8.840	4.009	71/21,0
4	7.410	3.361	85/24,0



Trækstyrke (lb/kg)	Kabelhastighed ft/min (m/min)	Motor (ampere)
0 (0)	21,3 ft (6,5 m)	65 A
2.000 (907)	11,5 ft (3,5 m)	126 A
4.000 (1.814)	9,4 ft (2,85 m)	175 A
6.000 (2.722)	7,9 ft (2,4 m)	230 A
8.000 (3.629)	6,5 ft (2,0 m)	280 A
10.000 (4.536)	5,8 ft (1,75 m)	355 A
13.500 (6.123)	4,1 (1,25 m)	415 A
